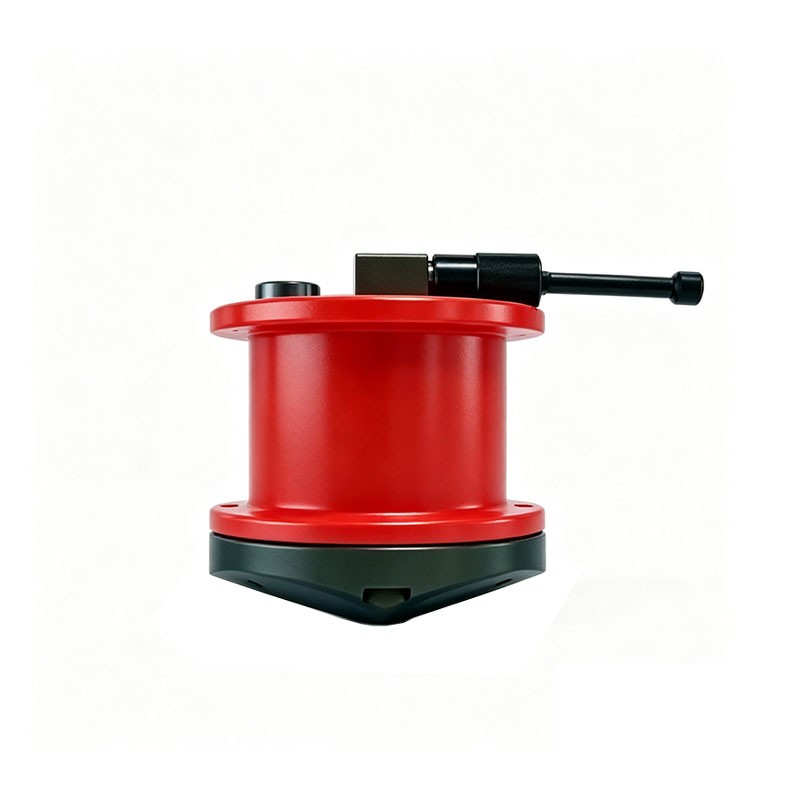

剖面多普勒海流计使用指南

剖面多普勒海流计，通常称为声学多普勒流速剖面仪，是一种利用声学多普勒原理测量水体不同深度层流速与流向的精密仪器。它能够在走航或定点条件下，一次测得一个剖面上多达上百层的三维流速分量和绝对方向，且对流场不产生任何扰动，也不存在机械惯性和磨损。

本指南旨在提供该类型仪器的通用操作规范，适用于走航式、自容式及直读式等多种工作模式。操作人员在实际使用前，应仔细阅读具体型号的厂家手册，并以当地安全规程为准。

一、系统认识与准备

1.1 基本组成

典型的剖面多普勒海流计系统包括：

换能器：发射和接收声波，内部完成波束形成与信号处理。常见为四波束Janus结构，倾角20°或25°，部分新型号配有第五垂直波束用于测量垂向流速或波浪。

甲板单元/接口盒：为水下换能器供电，并负责数据传输与指令转发。

数据采集计算机：安装采集软件和后处理软件。

配套传感器：通常内置温度、压力、姿态传感器；部分型号支持外接GNSS进行底跟踪或走航测量。

1.2 使用前检查

外观与硬件：确认换能器声学窗无损伤，切勿将换能器直接放置于硬质表面。检查水密接头、O型圈是否完好，涂抹适量硅脂。

线缆与供电：检查所有外部接线正确无松动，确认电源电压与设备要求匹配。使用AC适配器时，确保接地良好。

软件准备：安装对应的采集软件，并确认计算机COM口或网络设置正确。

二、通讯设置与自检

2.1 建立通讯

打开采集软件，选择对应的仪器类型。选择通讯端口和波特率，不确定设置时可使用软件自带的自动检测功能。发送唤醒命令，若无响应，使用自动检测功能或检查线缆连接。部分型号通过以太网连接，可使用Telnet或网页界面进行配置与状态查看。

2.2 系统自检

在正式布放前，运行内置测试脚本，检查换能器、传感器和内部电路状态。测试结果保存在文本文件中，应确认所有项目通过。

三、参数设置

参数设置是获取有效数据的关键。以下为通用核心参数及设置原则：

3.1 深度单元与层数

深度单元大小：根据所用频率和作业需求选择。频率越高，可用最小单元越小。单元过小会增加噪声，过大则降低垂向分辨率。

单元层数：应使测量剖面覆盖所需的深度范围。计算公式为最大测量深度除以单元大小。

3.2 盲区与发射长度

盲区：换能器表面附近无法测量的区域。需根据频率设置。

发射长度：通常默认设置即可，与深度单元大小关联。

3.3 水体模式与模糊速度

水体模式：模式1适用于一般应用；模式5和8适用于浅水低速环境，可提高分辨率但牺牲量程。

模糊速度：根据预期最大流速设置。若流速可能超过默认值，需增大该值以避免速度模糊。

3.4 底跟踪与坐标变换

底跟踪：走航测量时启用，用于测量船速和获得对地流速。若底跟踪困难，可调整底跟踪ping数或深度设置。

坐标变换：根据安装方式选择，如东-北-上、波束坐标、船坐标。走航式通常选择东-北-上。

3.5 其他关键设置

盐度：根据作业海域设置，影响声速计算。

换能器深度：输入换能器声学面在水面以下的深度。

声速：可选择自动测量或手动输入。

四、安装与布放

4.1 安装方式选择

根据调查目的选择安装方式：

走航式：用于走航测流、断面流量测量。需确保换能器处于水面以下且水流无气泡干扰。

自容式：用于长期定点观测。需考虑电池续航、存储容量和回收方式。

直读式：通过电缆实时传输数据，适用于短周期监测或调试。

4.2 安装注意事项

方向标记：换能器上的波束3标记或X轴标记应指向船首或预定参考方向，并与软件中的朝向设置一致。

走航安装：若换能器与GNSS未安装在同一垂直轴上，需在软件中输入X/Y/Z偏移量进行校正。换能器安装角度也需在软件中设置。

自容布放：确保水密可靠，使用前进行压力测试。记录布放位置、水深和换能器朝向。

走航下放：换能器入水前确认水面以下，下放至预定深度后通知甲板停止。

五、数据采集与监控

5.1 启动采集

参数设置完成后，保存配置文件，启动发射。开始记录数据前，确认软件显示流速剖面和底跟踪状态正常。

5.2 实时监控

在采集过程中，应实时关注以下质量指标：

相关性：通常应大于阈值，过低表明信号弱或噪声大。

回波强度：应随深度平滑衰减。异常峰值可能指示气泡、生物或底质。

百分比良好：有效数据的比例。过低表明该层数据不可靠。

底跟踪状态：走航时确认底跟踪锁定稳定。若丢失，可调整底跟踪深度或ping设置。

部分软件提供实时显示功能，可直观查看流速大小、流向、相关性和振幅剖面，并可自动跟踪底部。

5.3 数据存储与文件管理

原始数据通常以二进制格式存储。软件同时生成部署日志文件，记录了发送的命令和系统信息，应妥善保存以便后续数据解析。

文件命名应具有可识别性，避免不同航次数据混淆。

六、回收与数据导出

走航回收：测量结束后，发送停止命令，先停止记录再断开电源。将换能器收回至甲板并妥善固定。

自容回收：打捞后，清洁水密接头，连接通讯线缆，使用软件导出数据。导出前检查存储卡剩余空间和电池状态。

数据导出：使用厂家后处理软件将原始数据转换为通用格式，便于进一步分析。导出后验证数据完整性。

七、常见问题与注意事项

7.1 安全提醒

仪器虽符合电磁兼容和环保指令，但仍需遵循通用电气安全规范：检查电压额定值，使用接地插座，雷暴天气拔除电源。

在船上操作时，注意防滑、佩戴手套，避免被笨重设备或线缆绊倒。

声学换能器工作时，避免长时间近距离接触声学辐射面。

7.2 常见故障排查

7.3 通用注意事项

每次布放前，用淡水清洁换能器表面，避免盐结晶或生物附着影响声学性能。

自容式仪器的电池容量和存储空间应根据布放时长合理估算，预留余量。

参数设置一旦确认，应在航次日志中完整记录，便于数据解读和问题追溯。

不同品牌和型号的操作细节存在差异，本指南仅为通用参考，具体操作以厂家最新手册为准。
