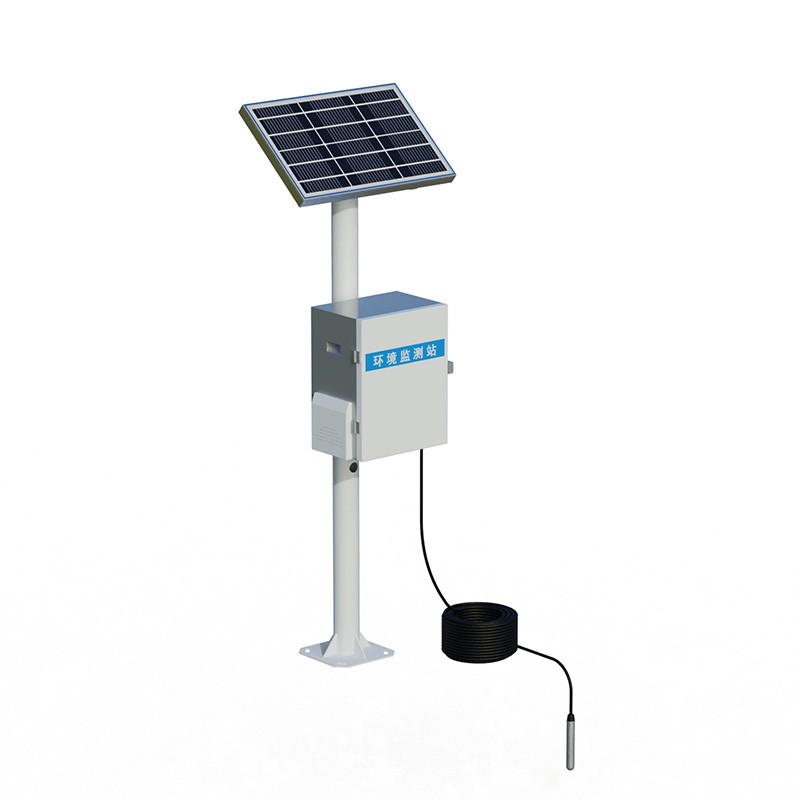

100米地下水位监测仪器使用指南

本指南适用于量程覆盖100米深度的投入式（静压式）地下水位监测仪器，涵盖安装、调试、数据采集及日常维护全流程。

一、安装前准备

1.1设备检查

通电前先进行外观检查：探头膜片应无凹陷、划痕或异物附着，电缆外皮无破损，各接头密封完好。用万用表测量供电电压，确认在设备额定范围内（常见为DC5～30V）。上电后观察采集仪指示灯状态，读取一组测试数据，确认水位、温度读数稳定，无跳变或乱码。

1.2工具与配件

需准备：铠装电缆（长度匹配实际井深并留有余量）、不锈钢配重块（重量≥500g）、防水接头、电缆卡箍、绝缘胶带、万用表。深井作业时应配备安全帽、安全带及绞车下放装置。

1.3现场确认

确认探头安装位置应位于监测井过滤器段以下1～2米处，远离抽水泵体至少3米，避开水流紊流区。采集仪应安装在井口附近干燥、通风、避光处，远离高压电线。

二、井下安装

2.1探头下放

在探头尾部安装配重块，用卡箍将电缆与配重块固定，确保探头垂直下沉。深井（超过50米）推荐使用绞车缓慢下放，下放过程中持续记录电缆入井长度，直至达到预设深度。下放时避免电缆与井壁摩擦，防止划伤。

2.2排气处理

探头到达安装深度后，轻提轻放2～3次，或用手轻拍探头外壳，使压力膜片与水体充分接触，排空内部残留空气。若有气泡附着，可能导致读数偏低或响应迟缓。

2.3电缆固定与密封

在井口处用卡箍将电缆固定在井壁支架上，预留1～2米余量以应对水位波动引起的拉伸。电缆穿出井口处需加装防水接头并做密封处理，杜绝雨水或泥沙渗入。

2.4深井承重保护

电缆长度超过100米时，应额外增设承重钢丝绳，将电缆与钢丝绳间隔固定，使拉力由钢丝绳承担而非信号电缆本身，防止电缆因自重拉伸损坏。

三、系统调试

3.1通电与参数配置

连接探头与采集仪，接通电源。通电后预热约15分钟，待读数稳定后再进行校准。通过本地软件或云平台配置以下参数：水位基准值、温度补偿模式、数据采集间隔（常用1分钟至1小时可调）、通信参数（如RS485地址、波特率或4G网络配置）。

3.2水位基准校准

使用便携式电测水位计测量井口至水面的实际深度，将该值输入采集仪作为参考基准。校准后对比仪器读数与人工测量值，偏差应控制在设备精度范围内（通常为量程的0.05%～0.1%）。

3.3数据传输验证

若采用4G/NB-IoT无线传输，确认信号强度充足（通常≥3格），检查数据能否正常上传至监控平台。采用RS485有线传输时，核对A/B接线极性，确认通信正常。

四、数据采集与存储

4.1数据记录模式

常见测报方式包括三种：定时测报（按设定间隔采集，如每1分钟或每小时一次）、变化量超值测报（水位变化超过阈值时触发采集）、应答式测报（响应远程指令采集）。根据监测目的选择合适的模式组合。

4.2存储与导出

仪器内置存储器可保存数万至数十万组数据，数据字段包括时间、水位、水温等。支持通过USB或无线方式导出数据，导出格式通常为表格文件，可直接用于分析。

五、日常维护

5.1定期巡检

建议每季度或每半年进行一次现场巡检，内容包括：读取仪器当前水位值并与人工测量值比对；检查电缆外皮有无破损、接头有无渗水；检查井口保护装置是否完好；记录电池电压。

5.2探头清洁

如探头长期浸没后出现读数漂移或响应迟钝，可将其提出井外清洁。使用中性清洁剂和软布擦拭膜片表面，清除泥砂或生物附着。严禁使用酸、碱或腐蚀性溶剂，严禁用硬物触碰传感器膜片。

5.3电池与供电

锂电池供电的仪器，应定期检查剩余电量。若采用太阳能板辅助供电，需清洁板面灰尘，检查充电效率。超低功耗设计的仪器在锂电池组供电下通常可实现3～5年免维护运行，但建议仍定期关注电压变化。

六、安全与注意事项

安装或拆卸仪器时，必须先断电后操作，严禁带电插拔传感器接头。深井作业时人员应佩戴安全防护装备，绞车操作需有专人监护。电缆接头处应贴防水警示标识，避免浸泡。仪器长期存放时应置于干燥通风处，避免阳光直射。

仪器应每年至少校验一次，校验合格后方可继续使用。出现探头膜片损坏、电缆绝缘下降或读数持续异常时，应停用并送修或更换。
