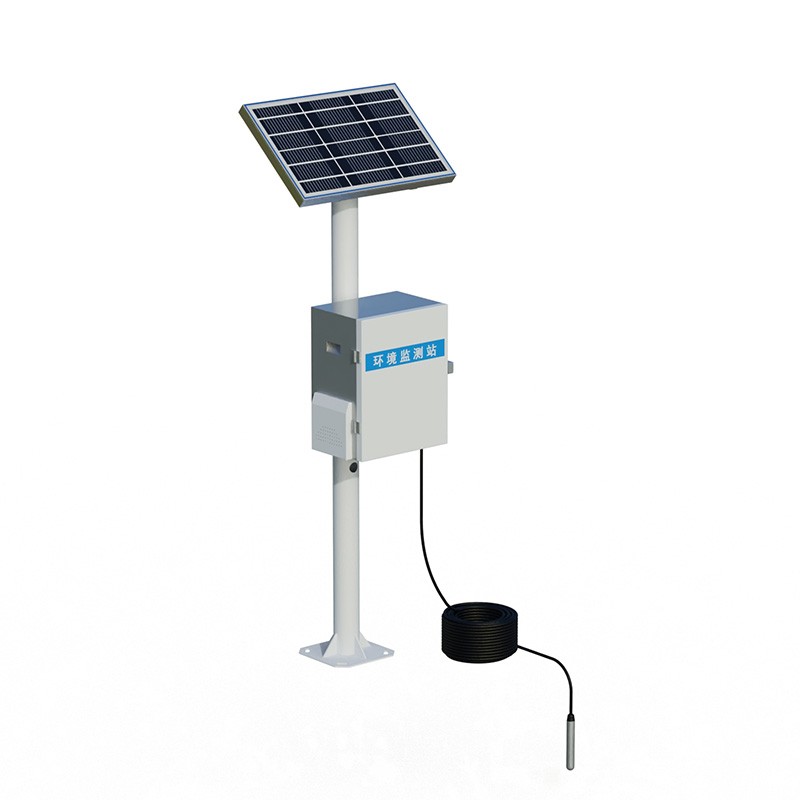

100米地下水位监测仪器校准

一、校准的目的与适用范围

100米量程地下水位监测仪器主要用于深井、孔隙水与岩溶水监测井的水位（埋深）连续观测，测量结果服务于水资源评价、超采区考核、地面沉降分析、工程渗流安全评价等。仪器在运行中存在传感器零点漂移、信号电路参数变化、安装条件改变、井内水温与水体密度变化等因素，会使示值偏离标准量值。校准的任务是确定仪器示值与标准量值之间的偏差，给出修正值或修正系数，使监测数据具备量值溯源性。

本内容适用于量程为100m、以静水压力原理工作的投入式压力水位计，同时涉及气泡式、浮子式、超声波与雷达式水位计在地下水监测中的校准要求；覆盖安装调试阶段的首次校准、运行期间的周期性校准、维修或更换部件后的校准，以及日常运维中的人工—自动比测。

二、校准依据

校准工作应以现行国家标准、行业标准、计量检定规程及产品技术说明书为依据，常用文件包括：

所用标准器与配套设备应在有效检定或校准周期内，其测量不确定度一般不大于被校仪器最大允许误差绝对值的三分之一。

三、100米量程仪器的关键技术指标

按照 GB/T 11828.2，水位计量程系列包含 100m，准确度等级与最大允许误差按量程是否大于10m 分别规定：

100m 量程按上表计算，1级、2级、3级对应的最大允许误差分别为 ±3cm、±10cm、±20cm。地下水监测工程技术标准对水位变幅大于10m 的传感器规定测量误差绝对值不大于量程的 0.2%，重复性误差不大于 1cm，浮子式水位计回差绝对值不大于 1cm。

100m 量程仪器在稳定性方面的要求包括：时间漂移不大于最大允许误差；温度漂移不大于最大允许误差；具备数据自记功能时计时误差不大于 ±2s/d；具有4mA～20mA 输出的变送器，其输出与水位量程应呈线性关系。

四、校准条件与标准器配置

环境条件。 实验室校准时，环境温度宜控制在 20℃±5℃，相对湿度不大于 85%；传感器接触的水不结冰。现场校准应避开强降水、井内水位剧烈波动时段，作业前确认井内无有毒有害气体、通风条件满足有限空间作业要求。

标准器与配套设备。 100m 量程校准推荐配置：

压力标准器的上限按 100m 水柱折算约为 0.98MPa（980kPa），实际取值应结合校准地重力加速度与水体密度确定。

五、校准前检查

核对铭牌与订货参数：量程 0～100m、输出信号形式、供电电压、介质密度约定值，确认与出厂检定证书一致。

外观与密封检查：探头外壳无破损、无腐蚀穿孔；透水滤砂网罩无淤泥堵塞；电缆护套完整，无机械损伤与护套开裂；防水接头无进水痕迹；井口密封装置完好。

通气与密封检查（投入式）：透气电缆导气管应通畅，将传感器浸入清水中加压至 1.5 倍量程并保压 10min，无渗漏为合格。

安装状态核查：探头悬挂深度与竣工资料一致；电缆无弯折受力；数据采集单元供电正常、信号传输稳定；对气泡式还需检查气源稳定性与管路密封性。

通电预热：按说明书规定时长预热，记录校准环境温度与水体温度；若水体含盐量或杂质浓度较高，应实测水体密度作为压力与水位换算的修正参数。

六、校准项目与实施方法

6.1 零点校准

将传感器置于大气压环境中（提出水面悬空或开敞水面、通气条件），待读数稳定后记录输出。对4mA～20mA 输出的压力变送器，零点对应输出 4.000mA；智能型仪器通过配套软件或按键执行零点标定并保存。连续记录不少于 10min，零点漂移量不应超过满量程的 ±0.1%。零点校准不得在加压过程中调整。

6.2 示值误差校准（压力比对法）

适用于实验室校准与现场原位校准。按使用状态放置传感器，感压面朝向与安装状态一致，连接压力标准器、压力源与被校采集单元，传压介质采用清洁干燥气体或液体。

校准点应包含测量范围上、下限，并在全量程基本均匀分布，不少于 6 个点（含零点与满量程点），推荐取量程的 0%、10%、30%、50%、70%、90%、100%。各点对应的标准压力按「标准压力 = 水体密度 × 当地重力加速度 × 模拟水柱高度」确定。

自量程下限起缓慢输入各点标准压力至上限，完成正行程；关闭导压管阀门耐压 1min 后，反向依次输入各点压力至下限，完成反行程。输入压力时应缓慢接近校准点，避免过冲；校准过程中不得敲击或振动传感器。各点压力稳定后同步记录标准压力值、设备显示值与上位机接收值。

6.3 标准液位装置法

适用于实验室条件下传感器本体的校准。将传感器垂直固定于标准液位检定装置内，探头完全浸没，电缆无弯折受力。按量程均匀选取不少于 5 个校准点（量程的 0%、25%、50%、75%、100%），由低至高缓慢注水，稳定后同步读取标准液位值与设备示值；达到满量程后由高至低逐点放水，完成反行程测量。

6.4 温度漂移与温度补偿校准

在 4℃～40℃ 水温范围内选取不少于 3 个温度点，每点稳定后读取水位示值，计算各温度点相对于参考温度点的示值偏差。对带温度补偿功能的传感器，应核验补偿算法输出的修正量与实际偏差的一致性。当水温变化在 ±3℃ 范围内时，时间漂移量绝对值应符合标准规定；水温变化 4℃～40℃ 时，温度漂移量绝对值不应超过最大允许误差。

6.5 重复性、回差与分辨力

重复性：选取量程 50% 附近作为实验点，在相同条件下重复测量不少于 6 次，按贝塞尔公式计算实验标准偏差，其值不应大于最大允许误差绝对值的 0.5 倍。

回差：同一校准点正、反行程示值之差的绝对值即为该点回差，取各点最大值作为结果。

分辨力：在零点附近与量程中部以微小增量输入标准压力，记录仪器能够产生可察觉示值变化的最小输入变化量，其结果应与铭牌分辨力一致。

6.6 信号传输误差

对 4mA～20mA 输出，在各校准点同步测量输出电流，并按「水位值 = 量程下限 +（实测电流 − 4）除以 16 × 量程跨度」折算水位值，折算结果应与设备显示值或上位机接收值比较。对 RS485、Modbus 等数字量输出，将采集单元读数与传感器标准量值直接比较。

七、数据处理与结果判定

示值误差为各校准点正行程或反行程示值与该点模拟水柱高度（或标准液位值）之差，取各点正、反行程误差中绝对值最大者作为结果，末位与被校仪器示值末位对齐。

修正值为标准量值减去仪器示值，通常以各校准点的修正值列表或最小二乘法拟合的修正系数给出。当示值存在系统性偏差时，可通过配套调试软件或硬件调零、量程迁移功能进行修正，修正后应按 6.2 条重新校核全部校准点。

判定规则：示值误差、重复性、回差、温度漂移、计时误差等各项均不大于相应允许限值时，判定为合格；任一项超差即判定为不合格，并注明超差项目与校准点。

100m 量程误差控制示例（按不同准确度等级）：

八、校准周期与触发条件

压力式、陶瓷电容式、超声波水位计建议每 12 个月校准一次；

雷达（导波）水位计建议每 24 个月校准一次；

自动监测仪器应每年与人工监测比测一次；人工监测所用布卷尺、钢卷尺、测绳、导线等测具应每半年校测一次；

发生探头或线缆更换、井壁坍塌、滤水段堵塞、电缆护套损伤、长期浸泡于腐蚀性介质、井口密封失效、监测数据出现异常跳变或长期趋势不合理等情况时，应及时安排校准。

九、现场安全与作业要求

深井作业属于有限空间作业，作业前应检测氧气含量与有毒有害气体浓度，做好通风与监护；探头下放与提升使用专用绞车，作业人员佩戴安全带与防坠装置；检修与调试前切断电源，潮湿环境下采取防触电措施；标准器搬运与加压操作应固定牢靠，加压过程严禁人员处于承压部件轴向前方；校准数据应完整记录并归档，内容包括仪器编号、校准日期、标准器证书编号、环境条件、各点正/反行程数据、计算结果、判定结论与操作人签字，保存期限不少于两个校准周期。
