明渠流量监测系统使用指南

明渠流量监测系统用于对渠道、河道等开放水路的水流量进行连续或周期性测量，广泛应用于灌区计量、污水排放监测、工业用水管理及市政排水调度等场景。本指南旨在帮助操作人员正确使用该系统，确保监测数据的准确性与设备运行的稳定性。

一、系统构成与工作原理

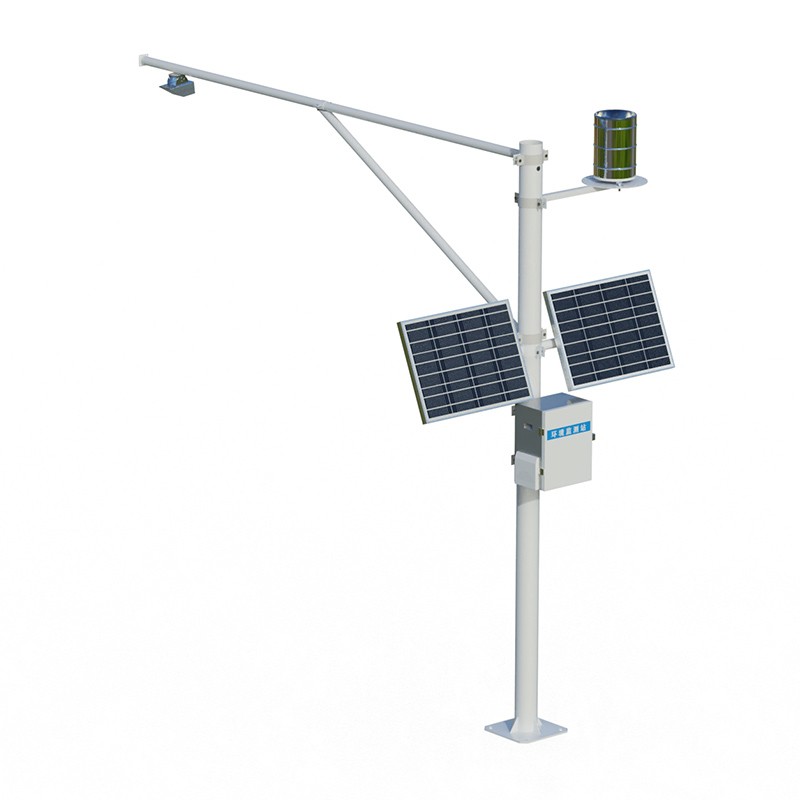

一套完整的明渠流量监测系统通常由水位/流速传感器、数据采集仪、通信模块和供电单元组成。根据测量原理不同，常见类型包括超声波时差法、多普勒法、三断面能量守恒法及堰槽法等。

以超声波明渠流量计为例，其基本工作逻辑为：传感器测量水位，必要时同步测量流速，数据采集仪根据已置入的渠道几何参数，按照预设的数学模型计算瞬时流量，并对时间积分得到累积流量。数据通过无线网络传输至云平台或监控中心，用户可在终端查看实时数据与历史曲线。

二、安装要点

选址原则：监测断面应选在渠道顺直、水流平稳、无淤积的渠段。采用标准断面量水时，顺直段长度宜大于最大水深的20倍，测量断面宜设于靠近下游5倍最大水深位置。应避开弯道、闸门、泵站等易产生紊流的区域，安装位置与上下游干扰源保持足够距离。

传感器安装：超声波探头发射面应与水面保持平行，安装高度需确保最高水位时探头到水面距离大于盲区值，通常200mm以上。采用堰槽法时，量水堰槽的中心线须与渠道中心线重合，堰槽与渠壁、渠底连接处应密封防漏。多普勒或电磁式流速传感器的安装位置应避开淤积和水草聚集区。

电气与防护：信号电缆应采用屏蔽线，户外部分穿管埋地保护，埋深不低于20cm。主机安装于通风、无腐蚀性气体的环境中，室外安装需加装密封机箱。供电优先采用市电并配备蓄电池，无市电时采用太阳能供电系统，太阳能板需定期清洁以维持充电效率。

三、参数设置与校准

系统投运前，需在数据采集仪中准确录入渠道参数，包括渠道类型、底宽、边坡系数、渠底高程、传感器安装高程等。对于堰槽法，还需输入堰槽类型及喉道宽度、堰高等关键尺寸。参数错误将直接导致流量计算偏差，录入后应复核确认。

零点校准：在渠道无水或水位已知且静止的条件下，比对人工测量水位与仪器读数，偏差超过允许范围时进行零点修正。精度验证：可采用便携式流速仪或标准液位装置进行比对测试，流速比对误差宜控制在±5%以内。根据相关规定，明渠堰槽流量计的检定周期为2年，在线运行的超声波明渠流量计每季度应至少进行一次比对试验。

四、日常维护与保养

日常巡检应关注以下方面：

探头清洁：用软布蘸清水擦拭水位计、流速传感器表面，去除灰尘、藻类或油污。污水场景中如有油垢，可用稀释中性清洁剂轻擦，严禁硬物刮擦。

环境清理：清除渠道周边杂草、漂浮物及探头下方的遮挡物，确保水流通道畅通。

供电检查：查看太阳能板表面是否积灰，蓄电池电压是否正常，接线端子有无腐蚀。

通信状态：确认信号强度正常，数据上报无中断。

定期深度保养包括：水位计零点复核、流速传感器比对校验、蓄电池内阻与容量检测、线路绝缘测试及接线端子紧固。固件如有更新版本，及时升级以修复潜在问题。

季节性防护：汛期前全面清理渠道障碍物，检查防雷接地，接地电阻一般要求不大于4Ω。寒冷地区冬季需关注探头结冰风险，必要时加装防护措施或调整采样频率以节省电量。

五、数据查看与常见问题

用户可通过云平台或手机APP查看实时流量、累积水量及历史曲线，多数系统支持数据导出与报表生成功能。常见异常及排查方向：

数据持续为零或异常偏低：检查探头是否被泥沙、杂物遮挡，确认渠道参数是否被误修改。

数据波动剧烈：可能是水面波动或电磁干扰所致，可启用设备内置滤波功能，延长单次测量时间，或检查传感器安装是否牢固。

通信中断：检查天线连接、SIM卡状态及信号强度，确认供电是否正常。

流量计算偏差增大：在排除传感器污染因素后，应重新核对渠道断面参数，必要时进行现场比对校准。

六、安全注意事项

设备安装与维护时应确保人身安全，避免在渠道行水期间进行涉水作业。电气连接须由专业人员操作，雷雨天气避免检修户外设备。监测设施应满足防洪标准要求，安装位置不应被洪水淹没或冲毁。
