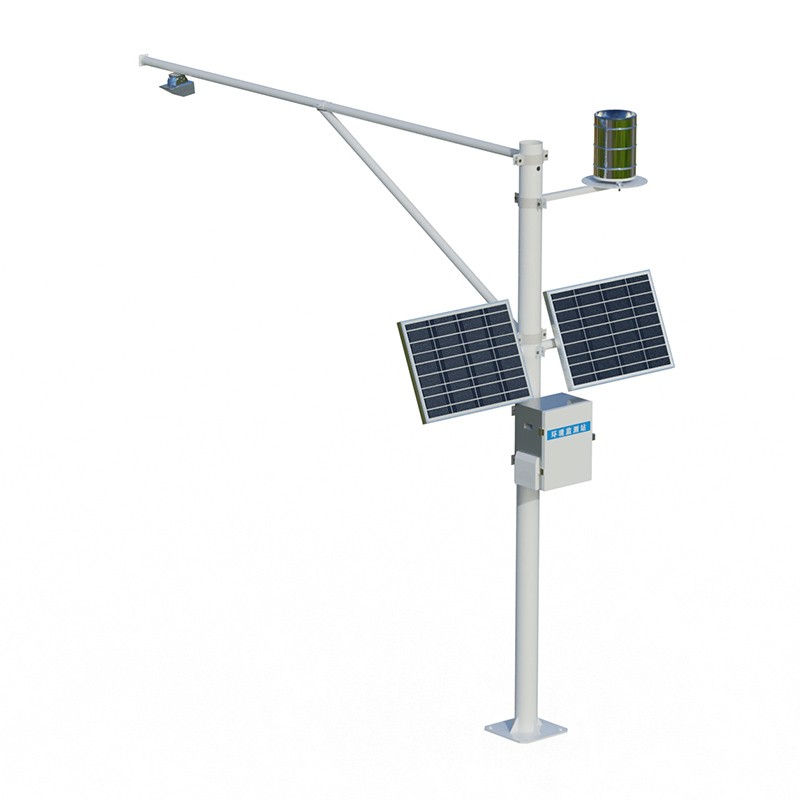

明渠流量监测系统校准

一、校准的对象与目的

明渠流量监测系统由水位传感器、流速测量单元、断面几何参数与流量计算模型、数据采集与传输单元组成。系统输出包括瞬时流量、累计流量、水位与流速过程数据。

流量数值通过水位—流量关系或流速—面积关系换算得到，因此系统误差由水位测量误差、流速测量误差、断面尺寸偏差和模型参数偏差共同构成。渠道淤积、边坡变形、堰槽磨损、传感器零点漂移、测流垂线位置变化都会改变换算关系。校准的作用是识别这些偏差的量值，通过参数修正或设备调整使系统示值回到允许误差范围内，并出具可追溯的校准记录。

二、依据文件与计量溯源

校准工作应依据现行有效的规程规范执行，主要包括：

标准器须具备在有效期内的计量检定或校准证书，其测量不确定度或准确度等级应优于被校系统允许误差的绝对值，一般要求标准器最大允许误差不超过被校设备最大允许误差的三分之一，流速类标准设备应高出被校设备 1～2 个准确度等级。

校准周期按规程与行业要求确定：明渠堰槽流量计检定周期一般为 2 年；用于水污染源在线监测的超声波明渠流量计，运行中每季度至少开展 1 次比对试验；承担计量交接、水资源税（费）核算等用途的系统，应按合同约定的更高频次执行。渠道清淤、改建、堰槽拆换、传感器移位、遭遇洪水冲刷后，应提前安排一次校准。

三、校准前准备

资料与参数核对。 调取系统设计图纸、堰槽规格尺寸、喉道宽度、堰顶高程、渠道纵坡与比降、水位—流量率定表、历史校准报告，逐项核对现场实际尺寸与录入系统的参数是否一致。

现场条件确认。 校准断面应选在渠道顺直段，避开闸门、跌水、弯道、取水口、汇流口与出水口；上游平直段长度一般不小于渠宽的 5～10 倍（按水力半径计，上游 10～20 倍、下游 5～10 倍），水流均匀、无回流与漩涡。校准期间流量波动宜控制在 ±5% 以内，避开降雨、泄洪、泥沙剧烈运动时段。

设备检查。 检查堰槽槽体有无裂缝、变形、淤积与附着物；检查传感器支架是否松动、倾斜，探头表面是否清洁，供电与通信链路是否正常；核查防雷接地、电缆密封与绝缘电阻。

四、校准项目

1. 水位（液位）单元校准

用水准仪或钢卷尺测定渠底、堰顶、传感器安装基准面的高程关系，确定水位零点。将经检定的标准水位计与被校传感器置于同一观测位置，在测量范围内选取不少于 3 个液位点，一般对应最大流量的 20%（或水位不低于 100 mm）、50%、100% 附近，逐点比对示值。

计算各点示值误差与重复性。对超声波水位计，各点误差一般不超过 ±3 mm；安装静水井或导波管时，应同步核查井内水位与渠内水位的传导一致性。

2. 流速单元校准

在静水或无流动条件下读取流速示值，检查静水零漂。在有流条件下，用标准流速仪在被校设备测流垂线上的规定测点进行同步测量，比较各流速点的示值误差、重复性与线性度。多普勒类设备还应核查声速修正所用的水温参数示值误差，以及散射体条件是否满足信号反射要求。

3. 流量示值误差校准

流量校准点应在 20%～100% 最大流量范围内均匀选取不少于 5 个点，包含 20% 与 100% 端点，且对应液位不低于 100 mm。逐点调节流量并稳定 10～15 min 后开始读数，每点在 1 h 内读取不少于 5 次，取算术平均值作为该点示值流量。

各点相对示值误差按被校系统示值流量与标准流量之差占标准流量的百分比计算，取各点误差绝对值的最大值为系统基本误差，并按各点多次读数评定重复性。

4. 断面几何与模型参数复核

测量实际水面宽度、水深、边坡系数与渠底高程，按矩形、梯形或 U 形断面公式重新计算过水面积；核对系统中堰槽类型、喉道宽度、堰高、收缩比、流量系数、流速修正系数等录入值。参数错误属于系统性偏差，仅靠系数修正在部分量程点有效，须先更正参数再重新校准。

5. 输出与辅助功能核查

核查模拟量输出误差、累计流量与瞬时流量的一致性、数据采样间隔与存储、上传数据与时间戳的一致性、时钟误差，以及断电后累计值与参数保持功能。

五、现场常用校准方法

流速面积法。 在选定断面布设若干条测流垂线，按规范确定测点位置：一点法取相对水深 0.6 处流速，两点法取 0.2 与 0.8 处流速的均值，深水槽段可采用三点法。每条垂线每测点观测时间不少于 1 min，记录不少于 10 组有效读数取平均。断面平均流速按各垂线平均流速与其控制子宽度的加权平均值计算，标准流量等于过水面积与断面平均流速的乘积，过水面积按实测水位与断面几何逐段计算。人工测流与被校系统数据的时间差应控制在 ±2 min 以内，每级水位重复 3～5 组取均值。

容积法。 适用于小流量场合。将水流全部导入经标定且容积已知的容器，用秒表记录承接时间，标准流量按容器容积除以承接时间计算。承接时间应足够长以减小启停与计时误差，宜连续进行多次取平均。该方法直接给出体积流量，可作为现场核查的参考依据，但仅适用于流量较小、能够完全截流的断面。

标准设备比对法。 使用便携式明渠流量计或经检定的标准流速仪与被校系统同步测量同一断面的水位与流量。便携设备须与现场采用相同的堰槽类型和几何参数，安装在同一观测断面并保持探头水平。同步记录累计流量初值与终值，按两设备累计流量差值的绝对值占标准设备累计流量的百分比计算相对偏差。

标准装置检定。 实验室或具备明渠流量标准装置的场所，用水泵循环供水、调节阀控制流量，配合标准液位装置与标准流量计量设备，按 5 点法逐点检定，适用于首次检定、后续检定及仲裁性校准。

六、校准结果的判定与处理

各校准点的示值误差与重复性应满足系统技术指标或合同约定。参照相关规程，流量测量误差一般不超过 ±5%，具体限值以产品说明书、项目合同及适用行业规范为准。

判定不合格时，按以下顺序排查：

水位零点与安装高度，重新进行零点与斜率修正；

堰槽类型、几何尺寸与流量系数录入值，以实测尺寸更正；

渠道淤积量与断面变形量，按实测断面重算面积；

传感器姿态、探头污损与信号质量，清洁或调整安装；

流速修正系数与流量换算模型，经多点校准后给出修正系数。

调整后须在原校准点上复测，直至各点误差均满足要求。参数修正不得超出模型适用范围，且应完整记录修正前后的数值。

七、记录与报告

校准记录应包括：委托与系统信息（型号、编号、安装位置）、依据的规程规范、标准器名称与证书编号、环境参数（水温、气温、流量稳定性）、断面与堰槽实测尺寸、各校准点标准值与示值、误差与重复性计算过程、结论、校准日期与人员。

校准报告应给出明确的合格判定，并注明系统修正后的参数值、有效量程范围与下一次校准的建议时间。全部原始数据、记录表与报告按计量管理要求归档，保存期限不少于一个校准周期。

八、运行期间的期间核查

两次正式校准之间，建议每月开展一次功能自检与数据合理性核查：检查水位与流量过程线是否存在跳变、长时间恒定或方向矛盾；对比上下游站点的水量平衡；核查传感器信号强度、温度补偿值与电池电压。发现异常数据或工况突变时，应提前安排一次现场比对，不必等待固定周期。
