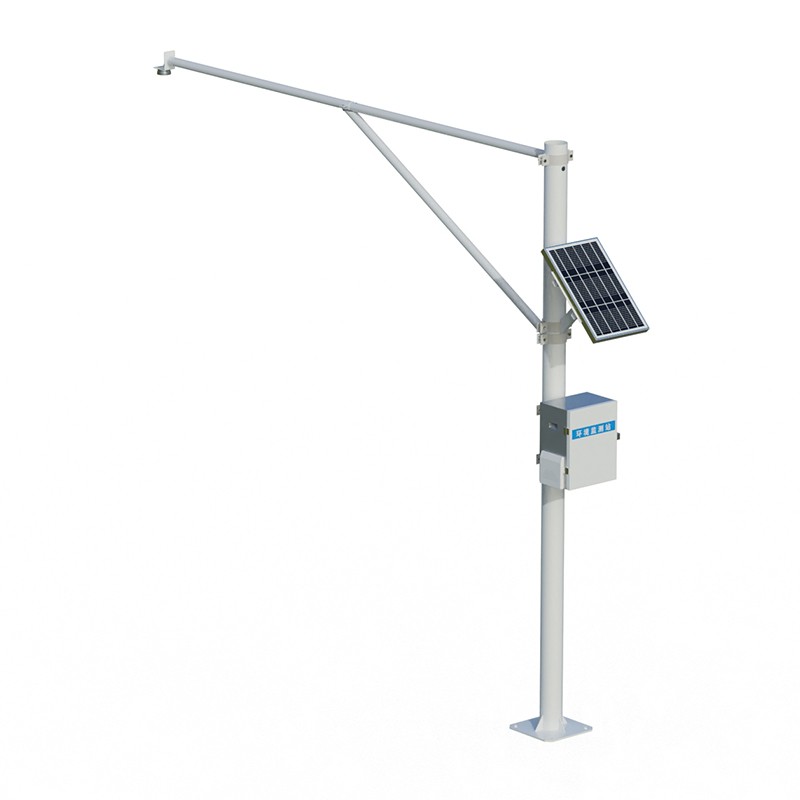

雷达水位监测站使用指南

一、设备原理与适用范围

雷达水位监测站是一种基于非接触式微波测距技术的水位测量设备。其核心原理是：天线发射高频电磁波脉冲，电磁波遇到水面后反射回波，设备通过计算发射与接收的时间差，得出天线到水面的距离，进而换算为水位高度。

该设备广泛应用于河流、湖泊、水库、灌区、城市排水管网及工业液位监测等场景。适用条件包括：断面相对稳定、雷达波覆盖范围内无遮挡、水流较为平顺。不适用于游荡性河道、漂浮物密集区域、水流紊乱或风浪过大的站点。

二、安装规范

安装质量直接决定测量精度，须重点把控以下环节：

安装位置选择。雷达波束须垂直照射水面，倾斜角度不超过3°。安装点应选在渠道顺直、水流平稳的直道段，避开弯道、陡坡、闸口和泵房等水流紊动区域。雷达波覆盖范围内不得有树木、建筑物、桥梁等障碍物。根据波束角计算，若水位计距离水面高度为h，则正下方至少0.11h的圆形范围内不可有障碍物。

高度预留。安装高度应根据历史最高水位加0.5至1米安全余量确定，同时确保最高水位不进入雷达盲区。盲区范围因设备型号而异，常见为天线末端0.5米以内。

固定与校准。采用不锈钢或铝合金支架，推荐三角支撑或壁挂式安装。使用水平仪调整设备底座，误差控制在±0.5°以内。野外场景需增加防风拉索，确保在水流冲击和风力作用下不发生位移。

三、参数配置

设备上电后，需通过面板按键或蓝牙APP进入设置菜单完成核心参数配置。

基础参数。设置距离单位、介质类型、空高和满量程。空标与满标是最核心的参数，二者配合定义4至20mA输出与RS485数字信号的水位线性对应关系。

盲区设置。手动设定盲区范围，用于屏蔽支架、墙体等近距离固定障碍物产生的干扰回波。注意：自定义盲区数值必须小于现场最高水位对应的空高，避免水体进入盲区导致测量失效。

信号优化。进入回波曲线界面，检查真实水位处是否有显著、稳定的回波峰值。对固定干扰物产生的虚假回波，使用虚假回波抑制功能进行标记和屏蔽。

滤波与阻尼。在风浪较大或水面波动明显的场景，适当增大阻尼时间，消除瞬时波动带来的数据跳变。

四、日常维护

雷达水位监测站为非接触式测量，无机械磨损，维护量较低。但仍需进行周期性巡检：

天线清洁。每月检查雷达探头表面，用软布蘸酒精擦拭灰尘、鸟粪等污染物。禁用硬质工具刮擦，以免损伤天线表皮。若安装环境存在腐蚀性气体或易结垢水质，应缩短清洁周期。

供电检查。太阳能供电系统需检查充电效率，应不低于85%，蓄电池电压维持在12.4至12.8V之间。检查接线端子有无松动或腐蚀。

通信验证。验证4G或GPRS模块联网状态，确认数据上传正常，断线重连时间应小于3分钟。

封冻期管理。水面封冻和流冰期不可使用雷达水位计，应切换至人工观测或其他测量方式。

五、常见故障排查

排查故障时，首先查看回波曲线，这是诊断问题的关键工具。健康的回波曲线呈现为一个高大、陡峭、孤立的峰值；若出现多个干扰峰或真实回波矮小，则需进一步排查。

数据恒定不变或死机。首先检查供电是否正常、保险丝是否熔断。若供电正常，可能是仪表进入了丢波故障安全模式，断电重启通常可恢复。

测量值跳动或不稳定。常见原因包括液面剧烈波动、天线有轻微粘附或冷凝、波束范围内有间歇性干扰物。可尝试增大阻尼时间，或检查并清洁天线。

显示值明显偏差。核对空高、量程等基本参数设置是否正确。检查4至20mA输出对应的上下限值是否与实际工况匹配。

通信中断。检查物联网卡是否欠费、信号强度是否足够，确认RS485接线极性正确。

重要提示：仪器发生故障时严禁自行拆开维修。复杂故障应联系厂家技术支持，准备仪表型号、序列号及故障现象描述。
