大坝渗流监测系统使用指南

1 系统概述与核心监测内容

大坝渗流监测系统是保障水工建筑物安全运行的关键技术手段，其核心目的在于掌握大坝坝体、坝基及两岸山体内部渗流场的分布与变化规律，及时发现潜在的渗透破坏风险（如管涌、流土、接触冲刷等），为工程的安全评估与养护维修提供科学依据。

1.1 主要监测内容

一套完整的渗流监测系统通常涵盖以下几类关键物理量的观测：

渗流压力（渗透水头）监测：包括坝体渗流压力（用于绘制浸润线）、坝基扬压力以及绕坝渗流压力。通过测量坝体内部及坝基不同位置的水压力，分析防渗体与排水设施的工作效能。

渗流量监测：直接量测通过坝体、坝基及绕坝渗流的总流量或分区流量。渗流量的突变往往是渗流状态恶化的直接信号，其水质（浑浊度）的变化更是判断内部侵蚀的重要指标。

渗水水质监测：通过观测渗水的透明度及化学分析，判断是否存在因渗流导致的材料溶蚀或细颗粒流失现象。

1.2 适用场景

本指南适用于采用测压管或渗压计进行渗流压力监测的各类土石坝、混凝土坝及尾矿库坝体。监测系统的设计与实施需遵循相应的土石坝或混凝土坝安全监测技术规范要求。

2 监测仪器与设施选型

合理选择监测仪器是获取可靠数据的前提。选型需综合考虑坝型、材料渗透性、水头大小及监测目的。

2.1 渗流压力监测仪器

（1）测压管

测压管适用于作用水头较小、渗透系数较大的土体，常用于监视防渗体裂缝及进行浸润线观测。管材宜采用镀锌钢管或硬塑料管，内径一般不大于50mm。其透水段长度通常为1m~2m（用于点压力监测时小于0.5m），外部需包扎无纺土工织物以防止土颗粒进入，透水段与孔壁间应填满反滤料。

（2）振弦式孔隙水压力计（渗压计）

对于作用水头大于20m、渗透系数较小的土层，或需要监测不稳定渗流过程的部位，宜选用振弦式渗压计。其具备长期稳定性好、抗干扰能力强、信号传输距离远等优势，且通常内置温度传感器以便进行温度补偿。选型时，仪器的量程应与测点实际可能出现的压力相适应。

2.2 渗流量监测设施

渗流量观测通常采用量水堰法。在坝下游集渗沟末端设置三角堰或矩形堰，通过观测堰上水头来计算流量。对于不具备设堰条件的部位，也可采用容积法或流速仪法。

3 系统安装与埋设要点

安装质量直接决定监测数据的有效性，必须严格按照规程操作。

3.1 渗压计安装前准备

检验与零读数：埋设前必须对渗压计进行室内检验。每一支仪器在安装前都必须获取精确的零读数（初始读数），即在大气环境下的读数，并同步记录温度与气压值。

浸泡饱和：将渗压计透水石置于饱和清水中浸泡2小时以上，排除气泡，确保透水石充分饱和后方可安装。

3.2 埋设方法要点

测压管埋设：可随坝体填筑适时埋设或钻孔埋设。必须确保管壁与周围土体结合良好，管口应高于地面并加装保护装置，防止雨水与人为破坏。导管段应顺直、内壁光滑，接头采用外箍接头。

渗压计埋设：根据场景选择不同方式。在混凝土浇筑层面埋设时，需预留孔并在孔内铺细砂后放置仪器；在基岩面埋设时，需钻孔并放入装有细砂袋的仪器。

渗流量监测设施：量水堰应设在集渗渠的顺直段，静止观测井应紧靠堰板安装，确保水流平稳。

4 数据采集与观测方法

4.1 观测精度与频次要求

观测数据必须满足规定的精度指标，这是分析判断的基础。观测工作应结合上下游水位、降雨等环境量同步进行。在工程初次蓄水、水位陡变、强降雨或地震后，应加强观测频次。

4.2 人工观测操作要领

（1）电测水位计操作：将探头缓慢放入测管内，听到蜂鸣后立即停止并轻微抖动（排除管壁水珠导致的假信号），反复确认探头恰好接触水面时读取数值。若孔内同时埋有渗压计，应避免牵动电缆。

（2）压力表观测：当管内水位高于管口1.5m以上时使用。观测前应先排出管内气体，轻拍表盘使指针稳定后读数，估读到最小刻度的1/10。

（3）孔口水柱观测：当管内水位在管口1.5m以内时，使用钢卷尺从管口装置顶部量至管内液面，需连续两次观测取平均。

4.3 自动化采集

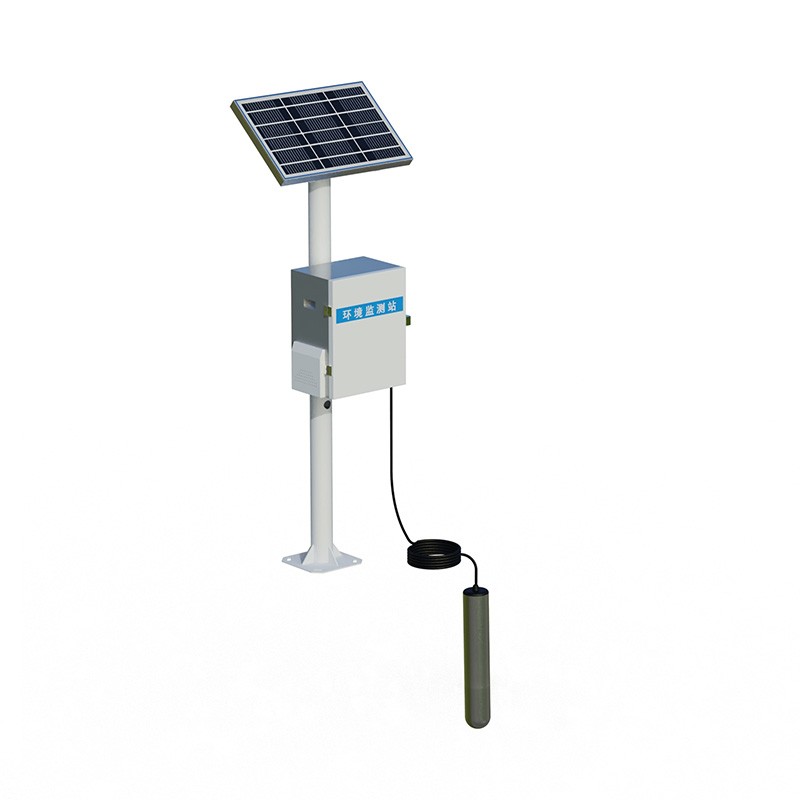

现代监测系统通常部署测量控制单元（MCU）连接渗压计与量水堰计。MCU按设定频率自动采集信号，通过4G/5G或光纤网络传输至监测中心平台。供电系统可采用市电或太阳能-蓄电池浮充方式，以适应偏僻监测点的需求。

5 数据处理与异常识别

5.1 基础计算

测压管水位计算：无压测孔水位 = 孔口高程 + 孔内水柱高度。若使用压力表，需根据压力值换算水头并加上表盘中心高程。

渗流量计算：根据量水堰的类型（三角堰/矩形堰）及实测堰上水头，利用相应的水力学公式计算流量。

5.2 异常模式识别

单纯的数据记录并不产生安全价值，关键在于识别异常信号。以下模式需引起高度警惕：

5.3 多源数据融合趋势

现代渗流监测强调多种手段的交叉验证。将传统测压管数据与分布式光纤测温、高密度电法等空间探测技术结合，可显著提高早期发现渗流隐患的能力并降低误报率。当渗压计读数与量水堰流量趋势出现矛盾时，往往指向仪器故障或局部渗流通道的突变，需进行现场核查。

6 日常维护与系统管理

定期校验：电测水位计的测绳长度标记应每隔1~3个月校正一次；管口高程在监测初期应定期校测，中后期至少每年校测一次。

设施保护：观测前后均应检查孔口装置是否完好，有无渗水或堵塞。观测完成后必须及时盖好保护盖，防止雨水与杂物进入。

档案管理：每次观测的原始数据、仪器参数、考证表均应归档。当更换仪器时，必须进行新旧仪器的比测，建立换算关系，确保数据序列的连续性。

系统运行管理：监测系统应定期进行运行维护，包括传感器灵敏度检查、通信链路测试及数据完整性审查，确保系统在关键时刻能够准确获取、传输和报送数据。

渗流监测是洞察大坝内部状态的“眼睛”。严格遵循规程操作、注重数据的横向对比与趋势分析，方能充分发挥其在工程安全管理中的预警作用。
