大坝渗流监测系统校准

1 校准的目的

大坝渗流监测数据是确定浸润线位置、核算渗透坡降、统计渗流量和开展安全评价的直接依据。监测数据偏离真值的影响因素主要包括：

传感器零点与灵敏系数随时间发生漂移；

温度变化引起输出偏移，温度补偿参数失配；

电缆、接插件绝缘性能下降，引入干扰信号；

测压管透水段淤积、堵塞或滤层失效，导致水位响应滞后；

量水堰堰口变形、堰槽沉降、水尺或测针零点高程改变；

采集模块模数转换精度变化、量程与滤波参数设置错误；

测点安装高程、基准水位等参数录入与实际不符。

校准通过量值溯源和现场比对，识别上述偏差量，确定修正值或判定设施失效状态，使监测数据在时间上连续、在空间上可比、在量值上可追溯。

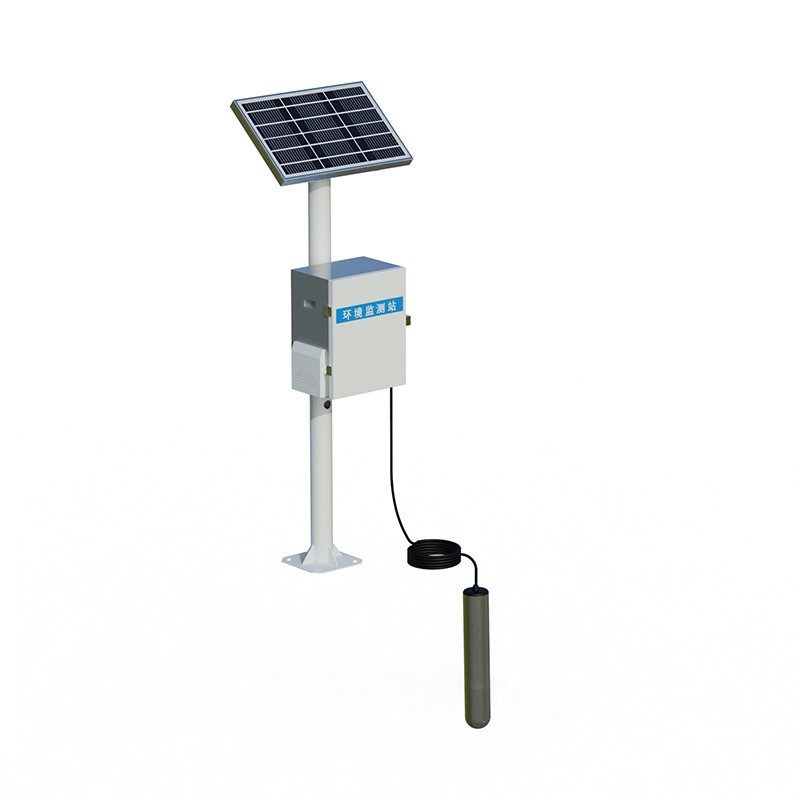

2 校准对象与系统构成

3 校准分类

室内率定。仪器出厂或投入使用前，在实验室条件下用标准器具测定零点、灵敏系数、线性度、重复性、迟滞和温度特性，出具率定系数与检定证书。

安装埋设前检验。仪器到达现场后、埋设安装前，核查外观、电缆完整性、绝缘电阻、密封性能，并复核出厂率定系数。振弦式渗压计的透水部件应在水中浸泡不少于 2 小时使其充分饱和，并在水中组装，避免残留气泡阻碍压力传递 。

原位比测校准。设施安装完成后，用经检定的便携式标准器具在现场与自动监测值同步比对，确定包含安装条件在内的系统级偏差。

周期性校准与检查。运行期内按规定周期开展的复校、校测和有效性检验。

4 校准项目与方法

4.1 渗压计（孔隙水压力计）

外观与线路。检查外壳变形、锈蚀、渗漏，电缆标识与护套完整性，接线端子紧固与密封状况，测量芯线与屏蔽层、芯线与壳体间绝缘电阻。

零点校准。将传感器与标准压力校验装置连接，排净管路内气泡，在无外部水压条件下记录初始零位输出，与出厂零位参数比较。埋设于钻孔或测压管内的渗压计，应结合大气压补偿参数同步校核零位基准 。

示值校准。按量程均匀选取不少于 5 个校准点（如 0%、25%、50%、75%、100%），从零逐级平稳升压，每级稳压时间不少于 60 s，记录各点标准压力值与传感器输出值；达到满量程后逐级降压回零，同步记录下行数据 。据此计算各点示值误差、线性度、重复性和迟滞误差。差压型设备应同步校准参考端压力补偿参数 。

温度参数校准。用标准温度计比对传感器内置温度测值，校核温度测量误差。温度参数用于渗压数据的温度补偿计算，误差偏大时应同步修正 。

评定。各项指标满足设备技术条件和规范要求时保留使用并记入档案；示值误差超差但在修正能力范围内的，通过采集设备施加线性修正；非线性严重、迟滞过大或绝缘性能不合格的，应更换。

4.2 测压管

管口高程校测。采用水准测量方法测定管口高程，与考证表核对。管口高程是水位换算的基准，发生变化时必须更新并记录变更时点。

淤积高度检测。采用铅锤测距法：将系有铅锤的测绳放入管内，铅锤触底后轻提轻放 2～3 次确认触底，读取管口处测绳刻度，用考证表中的孔深减去该刻度即得淤积高度，淤积高度在 0.5 m 以内为合格 。

灵敏度试验。检验采用注水法或放水法，宜在库水位稳定期进行 。

注水法适用于管中水位低于管口的情况：先测定管内初始水位，再向管内注入清水。进水段周围为壤土料时，注水量相当于每米测压管容积的 3～5 倍；为砂砾料时为 5～10 倍 。注水后持续观测水位，直至恢复或接近注水前水位，并绘制水位下降过程线。恢复时间判别标准如下 ：

放水法适用于管中水位高于管口的情况：先测定管内水位（压力），放水至放不出为止，按一定时间间隔观测水位回升，直至回升至接近原水位并稳定 2 h，判别标准与注水法相同 。

水位长时间不能恢复至原水位的，判定透水段存在堵塞；注水后水位不上升或上升很少且下降很快的，应核查滤层失效或与上下游贯通的可能 。

人工比测。用经检定的便携式水位计实测管内水位作为基准值，与自动化采集值同步比对，计算偏差。偏差超出允许范围时，核查安装高程录入参数、传感器零位设置，修正高程参数与基准偏移量；仍不能满足要求的，校准或更换设备 。

4.3 量水堰与渗流量

渗流量按流量大小选择方法：流量小于 1 L/s 宜采用容积法；1～300 L/s 宜采用量水堰法；大于 300 L/s 或受落差限制不能设堰时采用流速法，将渗漏水引入排水沟测流 。

堰槽与堰板检查。核查堰槽位于排水沟直线段、断面为矩形、两侧墙平行铅直、槽底与侧墙砌护无渗漏；堰板与侧墙及来水流向垂直、平整水平，高度大于 5 倍堰上水头；堰口水流形态为自由式，不受客水干扰 。

堰口高程与水尺（测针）零点校测。测读装置应设在堰口上游 3～5 倍堰上水头处，水尺或测针零点高程与堰口高程之差不应大于 1 mm，尺身保持铅直 。堰口高程及水尺、测针零点应定期校测，每年至少 1 次 。

水位测量单元校准。用经溯源的水位标准器或量块比对堰上水位计示值，水尺读数精确至 1 mm，测针读数精确至 0.1 mm，堰上水头两次观测值之差不应大于 1 mm 。一体化量水堰计应在土建、堰体、传感器和二次仪表安装完毕并通水运行后，以整套系统开展现场校准 。

流量换算关系核查。核对实际堰型、堰口尺寸与所用流量公式的一致性，常用关系式为直角三角形堰 $Q=1.4H^{5/2}$、边坡 1∶0.25 的梯形堰 $Q=1.86bH^{3/2}$，其中 $H$ 为堰上水头（m），$b$ 为堰口底宽（m），$Q$ 为渗流量（m³/s）。清理堰板附着杂物与栏栅前漂浮物，保持流态稳定。

容积法与流速法校核。容积法充水时间不应少于 10 s，平行两次测量的流量差不应大于均值的 5% ；流速法测速沟槽长度不应小于 15 m 的直线段，断面一致并保持一定纵坡，不受客水干扰 。

4.4 数据采集与传输单元

核查数据采集仪的量程设置、采样频率、滤波参数，校核采集模块模数转换精度；测试多通道切换一致性、本地存储与远程上传功能，验证采集终端读数与平台端数值的一致性 ；检查系统时钟同步、通信误码率、供电电压与防雷接地状况。

5 误差评定与结果处理

校准数据处理应逐点计算示值误差，汇总线性度、重复性、迟滞和综合误差，与设备技术条件、监测技术文件规定的允许误差比较，并按下列原则处置：

误差在允许范围内： 记录校准前后读数与修正参数，数据序列连续使用；

存在固定偏差： 核查安装高程、基准值、零位设置等录入参数，修正参数并在资料中注明修正时点；

误差超差但可修正： 重新率定并通过采集设备施加系数修正，修正后应复测验证；

设施失效： 渗压计更换、测压管冲洗或补设、堰槽修复。补设或改造后应与原设施建立联系，通过同期比测保证监测数据的连续性 。

6 校准周期与作业条件

周期。渗压计等传感器在稳定环境下校准周期一般为 1 年，现场条件复杂或变化较大时宜缩短至 6 个月；发现数据异常时应随时校准 。量水堰堰口高程及水尺、测针零点校测每年至少 1 次 。测压管灵敏度检验与淤积检测应在库水位稳定期进行 。具体周期还应满足工程监测技术文件和合同约定。

标准器具。标准压力校验仪、标准液位装置、标准流量计、标准温度计等应在有效检定或校准周期内，准确度等级高于被校准设备一个等级 。

作业条件。避开强降雨、泄洪放水、库水位剧烈波动、大风及昼夜温差大的时段；埋设于混凝土结构内的设备应在水化热完全消散后校准 ；在线监测站点校准前应完成数据备份，制定作业时段计划，避免影响关键工况监测 。

安全。井下、管口及临水作业落实防护，防止人员坠落和落物伤人 。

7 校准记录与档案

校准记录应包含：测点编号、仪器型号与出厂编号、安装高程、基准值、校准前后输出值、标准值、各项误差与修正系数、环境条件（气温、水温、大气压力）、标准器具名称编号与检定证书号、校准日期与作业人员、结论与处置意见。

校准完成后应形成校准报告和校准证书，连同测压管考证表、量水堰考证表一并纳入监测系统技术档案，与历史监测数据合并整编，用于浸润线、渗透坡降和渗流量的趋势分析与监控指标复核。
