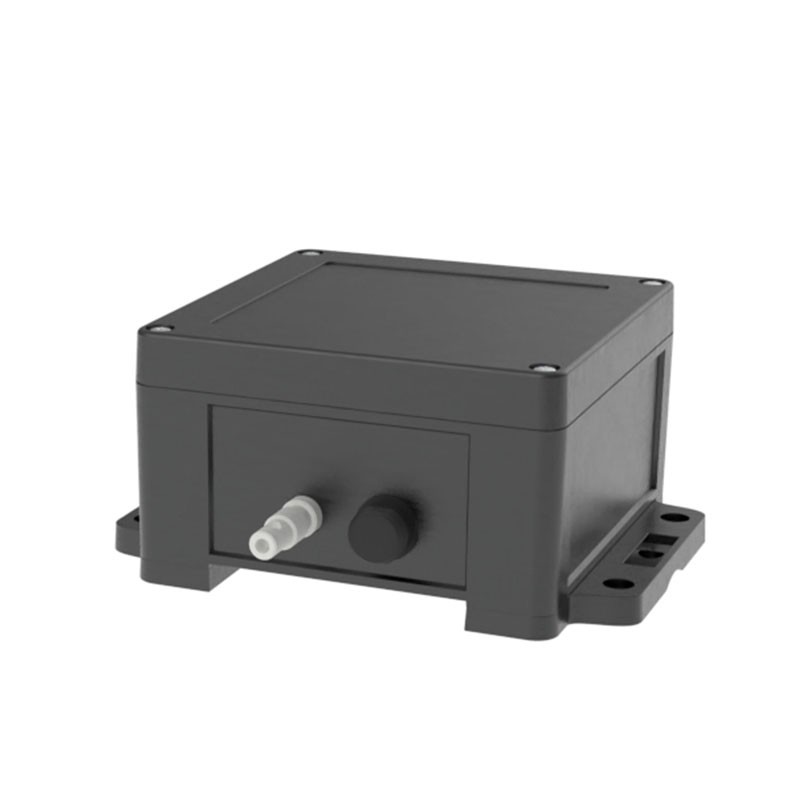

裂缝监测仪使用指南

裂缝监测是结构健康监测的重要环节，广泛应用于桥梁、隧道、大坝、建筑及混凝土路面等工程领域。本指南旨在提供裂缝监测仪的通用操作规范，涵盖设备认知、安装布设、数据采集及日常维护等核心内容，适用于振弦式测缝计、裂缝测宽仪及无线裂缝监测系统等常见设备类型。

一、设备认知与选型
裂缝监测仪主要分为表面测缝计（裂缝计）和裂缝测宽仪两大类。表面测缝计用于长期监测裂缝的开合度变化，通常采用振弦式传感器，可同步测量环境温度。裂缝测宽仪则用于定量检测裂缝宽度，通过摄像探头放大裂缝图像进行读数。

选型时需注意：根据裂缝预估最大开合量选择量程，建议留30%余量；野外环境优先选用不锈钢外壳、防护等级达IP68的耐低温型号。对于需要长期自动化监测的场景，可选择支持无线传输的振弦式无线裂缝计。

二、安装前准备与检查
安装前必须对仪器进行完好性检查。对于振弦式测缝计，将传感器连接读数仪后，用手轻拉或推传递杆，观察读数是否正常变化。出厂时传递杆通常被拉出约50%量程并用支撑管固定，检查前需取下支撑管，此时振弦频率模数应稳定在4000—5000之间。

使用万用表检测电缆通断：黑红芯线间电阻应约为180±10Ω（需加上电缆电阻），绿白芯线在25℃时电阻约为3000Ω。任何导线与屏蔽线之间的绝缘电阻应超过50兆欧。

三、安装布设规范
安装位置应选在裂缝最宽处或最具代表性的位置。测缝计安装时必须平行于被测结构表面，并垂直于裂缝走向。

标准安装步骤：先将测缝计拉伸至仪器读数在20—30mm处（确保能测量拉伸和压缩两个方向的变形量程），定好打孔位置；用电锤钻孔并清除孔内杂物，植入膨胀螺丝固定连接端座；将测缝计本体安装于端座上；记录仪器编号及安装位置，装置标识牌。

对于混凝土内部埋设，需先在浇筑模板上固定护管，待混凝土凝固拆除模板后安装测缝计，调整初始值并记录基准读数。电缆应松弛敷设并避免跨缝布置，防止裂缝开合拉断电缆。

四、数据采集与读数
人工测读时，使用专用读数仪连接电缆，待数显稳定后取平均值。反复测试数据变化量在1Hz以内可认为读数稳定。测量时需保持接头干燥，两根导线相互分开避免接触。

振弦式测缝计的变形量由标定系数与频率模数变化量共同确定，具体换算关系参见仪器出厂标定资料。

自动化监测系统通过无线测量仪自动采集数据并上传至网络平台。裂缝测宽仪则通过探头拍摄裂缝图像，转动摄像头使图像与刻度尺垂直后读取宽度值，使用前需用标准刻度板校验，误差小于0.02mm方可正常使用。

五、日常维护与故障排查
仪器应避免人为撞击和强烈震动，不得擅自打开维修。裂缝测宽仪的光学镜头需定期用专用镜头布清洁，避免灰尘影响成像质量。

常见故障及处理：读数不稳定时，检查传感器是否受震动或连接线是否松动；读数不正确时，排查量程是否超限、电池是否老化；无线设备不上传数据时，检查是否执行入网操作。长期不使用时，应取出电池防止漏液损坏电路。若上述排查均无法解决，需返回厂家维修。
