智能光电测沙仪使用指南

光电测沙仪是一种基于光学原理快速测定水体含沙量的现代化监测设备，已广泛应用于河流、渠道、水库、航道等场景的悬移质泥沙监测。与传统的“人工取样+实验室烘干称重”方法相比，光电测沙仪可将原本耗时数小时甚至更长的测验流程缩短至分钟级，实现原位、实时、连续的含沙量监测。

本指南旨在提供通用的操作规范与技术要点，适用于常见型号的浸入式或投入式光电测沙仪。具体操作时，请务必结合设备厂商的正式说明书及当地水文规范执行。

一、工作原理

光电测沙仪的核心原理基于光与悬浮泥沙颗粒的相互作用。当光束穿过含沙水体时，悬浮颗粒会对光线产生散射和吸收，导致光的强度发生衰减。水体含沙量越高，对光的衰减作用越显著。

仪器通过检测透射光或散射光强度的变化，结合预先建立的标定关系，换算出水体的含沙量数值。目前主流设备多采用红外散射光检测技术，具有较强的抗干扰能力和良好的稳定性。

需要特别注意的是，泥沙颗粒的粒径组成会影响测量精度。在悬移质平均粒径变化较大的水体中，光学法的测量误差可能显著增大。因此，光电测沙仪更适合应用于泥沙粒径相对稳定的河段，并需定期与传统的取样法进行比测校验。

二、系统组成

典型的光电测沙仪系统通常包含以下部件：

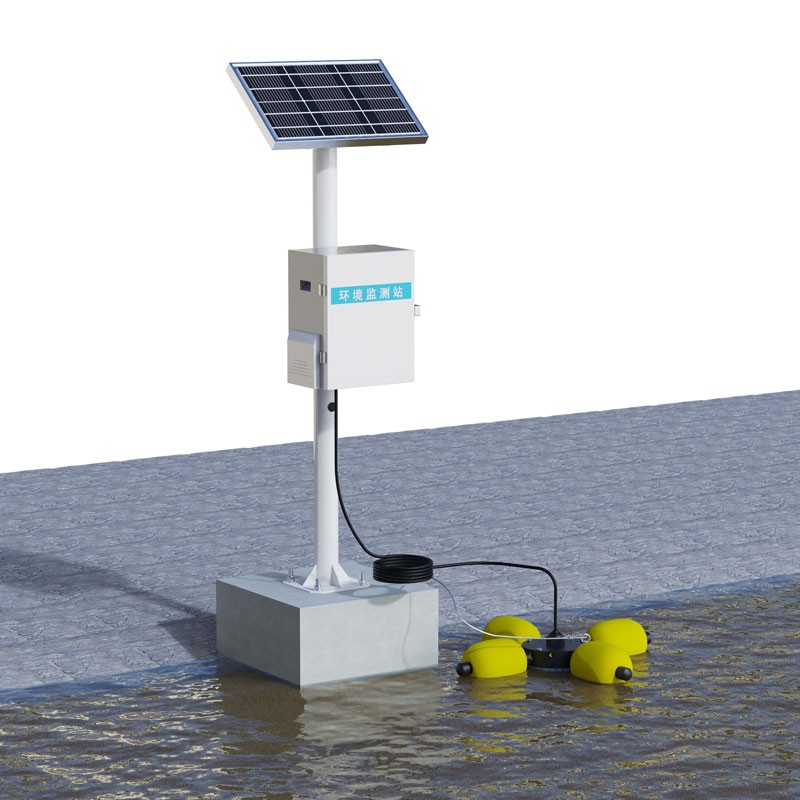

传感器（测沙头）是核心检测部件，内置光源和光电探测器，材质多为316L不锈钢，耐腐蚀。数据采集仪负责采集传感器信号并处理转换为含沙量数据。供电系统采用12至24V直流供电，野外场景常配太阳能板与MPPT控制器。数据传输模块支持RS485等信号，通过物联模块上传至云平台。安装支架或浮体用于现场固定与部署，确保传感器浸入适当深度。部分型号配备自清洁装置，定期清扫光学窗口，防止生物附着和泥沙淤积。

三、安装与部署要点

1. 安装位置选择

选择具有代表性的监测断面，能够反映水体含沙量的整体状况。应避开水流湍急、漩涡明显或杂物聚集的区域，确保仪器安装牢固，能够抵御水流冲击。同时，清除传感器周围的水草和杂物，避免遮挡光学窗口。

2. 安装方式

根据现场条件，可选择立杆支架固定、浮体投放或平台安装等方式。传感器通常采用NPT3/4螺纹接口进行固定，浸入水中时应确保光学窗口完全没入水面以下，且不与底部沉积物接触。

3. 线缆连接与防水

连接传感器与采集仪之间的信号线和电源线时，务必做好接头处的防水处理。水下部分线缆应固定妥当，避免因水流冲刷造成磨损或脱落。

四、操作流程

1. 开机与预热

接通电源后，检查显示屏或指示灯是否正常。仪器需要预热15分钟至半小时，待光源和电路达到稳定工作状态后再进行正式测量。

2. 校准

校准是确保数据准确的关键环节。零点校准是将传感器置于洁净清水中，调节读数至零点或设定基准值，部分设备在清水中需将显示调节至特定数值，具体以设备说明为准。满度或跨度校准是使用已知含沙量的标准溶液或通过取样比对进行校准。长期使用后出现误差时，应及时重新标定。

3. 参数设置

根据监测需求，在采集仪或云平台上设置采样频率和数据上传间隔。沙峰期可适当加密采样频次，以精细捕捉含沙量的变化过程。

4. 测量与数据管理

启动测量后，仪器自动采集并上传数据。数据可通过云平台实时查看，也可在本地存储中导出历史记录。系统通常支持断点续传功能，通讯恢复后自动补传中断期间的数据。

五、适用范围与限制

光电测沙仪并非在所有场景下都能获得理想效果。使用前应了解以下限制。

适用条件包括含沙量相对较低且变化范围有限的水体，悬移质粒径组成相对稳定的河段，以及需要连续监测、对时效性要求较高的场景。

不适用或需谨慎使用的情况包括含沙量极高、超出设备量程上限的水体，泥沙粒径剧烈变化的水体，以及光学窗口极易被油污或生物严重附着的环境。在这些情况下，光电法的测量误差可能显著增大，应以传统取样法为准或进行更频繁的比测校验。

六、维护与保养

定期清洁是保证光电测沙仪长期稳定运行的核心维护工作。光学窗口表面的泥沙淤积、藻类附着或油污会直接影响测量精度。应定期使用软布或专用毛刷清洁窗口，避免使用硬质工具刮擦。

配备自清洁装置的型号可设定自动清扫周期，但人工定期检查仍不可少。此外，应定期检查供电系统状态、线缆连接可靠性，以及数据传输是否正常。建议建立定期比测制度，将光电测沙仪的读数与人工取样烘干结果进行对照，及时发现并修正系统偏差。

七、安全注意事项

安装和取出传感器时，注意水流情况，确保人员安全。电气连接前确认电源电压与设备要求一致，避免损坏仪器。在雷雨天气或水流湍急时段，尽量避免下水作业。设备报废或更换时，按当地环保要求处理，避免污染水体。
