流量实时监测设备校准

一、概述

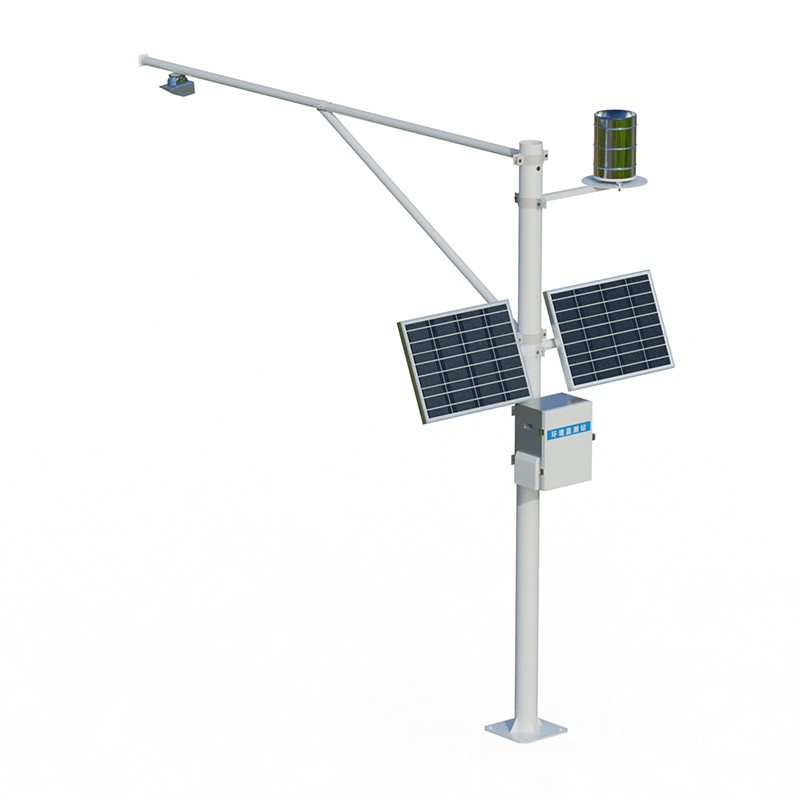

流量实时监测设备指安装在工艺管道或开放渠道上、连续输出瞬时流量与累积流量信号的计量装置，通常由一次仪表（流量传感器/变送器）与二次仪表（流量积算仪、显示单元或数据采集模块）组成。常见类型包括电磁流量计、涡街流量计、超声流量计、科里奥利质量流量计、涡轮流量计、差压式流量计（含节流装置）、转子流量计、明渠流量计等。

校准是在规定条件下，将设备的示值与已知量值的标准器示值进行比较，确定示值误差并建立量值溯源关系的一组操作。其目的包括：确认设备是否满足使用要求的准确度等级；获取修正值或修正曲线；判定设备是否需要调整、维修或报废；为测量结果的不确定度评定提供依据。

校准与检定的区别在于：检定是法制计量行为，具有强制性，结论为合格或不合格；校准是自愿溯源行为，结论通常以校准证书形式给出示值误差与测量不确定度，不直接作合格判定，除非委托方另有要求或依据特定规范给出符合性声明。

二、计量特性与评价指标

校准通常围绕以下指标展开：

示值误差：各校准点上设备示值与标准值之差，可用相对误差或引用误差表示。

准确度等级：按规程或制造商技术规范划分的等级，如 0.2 级、0.5 级、1.0 级、1.5 级等。

重复性：同一校准点在相同条件下多次测量所得结果的一致程度，一般用相对标准偏差或极差表示。

零点漂移（零点稳定性）：在零流量条件下输出信号随时间的变化量。

量程比（范围度）：在满足准确度要求前提下，最大流量与最小流量的比值。

线性度：在整个量程内误差曲线偏离规定直线的程度。

响应时间：输入流量发生阶跃变化后，输出达到规定比例稳定值所需的时间。

长期稳定性：相邻两次校准之间示值误差的变化量，是确定校准周期的核心依据。

三、校准条件

3.1 环境条件

温度、相对湿度、大气压力、电源（电压、频率、谐波）、电磁兼容性、振动、外界磁场等应满足规程或制造商规范的要求。存在爆炸性环境的场所需在断电、置换、动火审批等安全措施到位后作业，或使用本安型校准设备。

3.2 标准器与配套设备

标准器的不确定度一般应不大于被校设备最大允许误差绝对值的 1/3（部分规程规定为 1/2，按具体规范执行），且具备有效的溯源证书。典型配套设备包括：标准流量计、标准体积管、称重装置、标准容器（量器）、压力表与压力变送器、温度变送器、密度计、计时器、精密电流表/电压表、频率计、过程校验仪、数据采集器等。

3.3 安装与工艺条件

前后直管段长度符合规程或说明书要求；

管道满管，无气泡聚集或沉积；

阀门、弯头、变径、泵等扰流元件远离测量位置；

密封良好，无泄漏；

接地与屏蔽符合电气安装要求；

被测介质的温度、压力、黏度、密度、电导率、含气率等参数处于设备适用范围内，并如实记录。

四、校准方法

按量值传递方式，可分为实流校准与干式校准两类。

4.1 实流校准（优先采用）

标准表法：将被校设备与一台或多台标准流量计串联安装在同一管路中，在同一时段内比较两者的累积流量或瞬时流量。适用于现场在线校准，效率高，对生产影响小。标准表可选用电磁、涡轮、容积式、科里奥利等类型，选型时需保证其在本次校准流量点上的不确定度满足要求。

容积法（标准容器法）：使流体在稳定流量下注入已知容积的标准容器（如一等标准金属量器），记录注入时间与容器液位，计算标准体积流量。适用于水、低黏度液体的中小流量校准。

质量法（称重法）：用衡器称量规定时间内通过被校设备的流体质量，结合介质密度换算为体积流量，或直接与质量流量计比较。质量法不确定度较低，常用于液体和高压气体的高准确度校准。

标准体积管法：利用体积管中已知标准容积段与球（或活塞）通过两个检测开关的时间间隔计算标准流量，广泛用于油品大流量校准与在线检定。

便携式超声流量计比对法：将经校准的便携式时差法超声流量计作为标准表，在管道外或插入式安装，与被校在线流量计进行短时段比对。适用于大口径、不可断流的现场核查，不确定度受管道壁厚、衬里、流态剖面影响较大。

节流装置与差压变送器的分项校准：差压式流量计可分别校准节流装置的几何尺寸、差压变送器、压力与温度变送器，再按流出系数与可膨胀性系数计算流量。此属干式校准，整体不确定度通常高于实流校准。

4.2 二次仪表与信号通道校准

对流量积算仪、转换器、输入模块，可采用标准信号源注入法：输入标准电流（如 4～20 mA）、电压、脉冲频率或电阻信号，检查显示值、累积值与输出信号。此项可单独进行，也可与一次仪表整系统联校。

五、校准点与校准流程

5.1 校准点选择

一般不少于 3 个流量点，推荐 5 个，覆盖量程的 10%、25%、50%、75%、100% 附近；

包含使用中的常用流量点；

对量程比大的设备，增加下限流量点；

每个校准点重复测量不少于 3 次，重复性评定时可增加至 6 次以上；

零点检查应在允许条件下单独进行。

5.2 典型流程

收集设备信息：型号、规格、出厂编号、量程、准确度等级、介质、安装位置、上次校准记录与历史漂移数据；

检查标准器证书有效期与溯源链完整性；

现场安全确认与工艺配合确认；

外观、接线、接地、密封、标识检查；

预热与零点调整；

按校准点由低到高（或规程规定的顺序）进行示值测量，同时记录介质温度、压力、密度、电导率等参数；

计算示值误差、重复性、修正值，必要时拟合修正曲线；

进行测量不确定度评定；

若超差，按设备说明书进行调整（如零点、量程、仪表系数 K 系数、阻尼时间），调整后必须重新校准；

出具校准证书或校准报告，粘贴状态标识；

更新设备台账与校准计划。

六、数据处理与不确定度

6.1 示值误差计算

单次测量的相对示值误差，等于被校设备示值减去标准值所得的差值，再除以标准值，结果以百分数表示。标准值应为同一测量时段内标准器给出的流量值，两者的取样时间须严格同步，且均已按介质温度、压力等参数换算到同一状态。

同一校准点进行多次测量时，取各次相对示值误差的算术平均值作为该点的示值误差；重复性用单次测量的实验标准偏差或极差表示。

对于以脉冲或频率输出的设备，应先按仪表系数换算为流量值，再进行比较，必要时对仪表系数进行修正。体积流量与质量流量相互换算时，应使用实测密度，并注明所采用的介质状态（温度、压力）条件。

6.2 不确定度来源

主要来源包括：标准器的不确定度、标准器的长期稳定性、重复测量引入的不确定度、分辨力、计时误差、介质参数（温度、压力、密度、黏度）测量误差、安装与流态影响、环境温度影响、数据采集与修约等。合成标准不确定度按各分量平方和的平方根计算，扩展不确定度取包含因子 k = 2（对应约 95% 置信水平），具体按所依据的规范执行。

七、结果判定与处置

各校准点示值误差均在最大允许误差范围内，且重复性满足要求：可继续使用，必要时在系统中置入修正值或修正系数。

部分校准点超差但呈系统性偏移：进行调整（校准仪表系数）后重新校准，调整前后的数据均应记录。

超差且无法通过调整修正：降级使用（限定使用量程或介质条件）、维修后重新校准，或报废更换。

无法确定误差原因：缩短校准周期，增加期间核查频次，排查安装、介质、供电、干扰等因素。

结果判定所依据的最大允许误差，优先采用国家计量检定规程、校准规范或行业标准；无明确规定时，可采用制造商技术规范或供需双方约定的指标。

八、校准周期与期间核查

校准周期一般定为 1 年，可依据以下因素调整：

设备类型与制造质量：科里奥利质量流量计、电磁流量计漂移较小，可延长；差压式、插入式、明渠式受安装与工况影响大，宜缩短；

使用频次与工况严酷程度：高温、高压、腐蚀性介质、含固颗粒、两相流会加速性能变化；

历史校准数据的漂移趋势：连续多个周期漂移量远小于最大允许误差，可申请延长周期；接近限值则应缩短；

计量风险等级：用于贸易结算、能源计量考核、排放监测、安全联锁的设备周期从严；

法规与体系要求：涉及强制检定、CNAS/CMA 认可、ISO 9001 与 ISO 10012 测量管理体系的设备，按其规定执行。

期间核查是在两次校准之间保持置信度的手段，可采用核查标准、留样重复测量、同管路冗余表比对、物料平衡核算、固定流量点定期比对等方式，频次可按季度或半年安排，对关键测点可提高频次。

九、记录与文件

校准记录应至少包含：设备标识信息、标准器信息及溯源证书编号、环境参数、介质参数、校准点及原始读数、计算结果、不确定度、判定结论、校准与核验人员签名、日期。校准证书应给出每个校准点的示值误差、扩展不确定度与包含因子，并说明是否与被测设备调整有关。

台账应记录每台设备的唯一编号、安装位置、量程、准确度等级、校准日期、有效期、校准机构、累计漂移历史、维修记录。电子台账宜设置到期预警。

十、常见问题与影响因素

现象	主要原因	处理方向
示值整体偏移	仪表系数漂移、零点漂移、介质密度设置错误	重新标定 K 系数，核对介质参数
小流量误差大	低于最小流量、信噪比低、层流影响	确认量程比，降低下限使用或换型
读数波动大	流态不稳、含气、脉动流、振动、接地不良	增加直管段、排气、加装阻尼、检查接地
空管仍有输出	零点未校准、电极污染、管道未满	零点调整、清洗电极、改安装位置
与物料平衡长期不符	安装位置不当、介质结垢、二次仪表量程设置错误	检查安装条件、清洗、核对参数设置
重复性差	泵或阀门扰动、气泡、电磁干扰	稳定工况、排除干扰源

十一、管理要求

建立流量测量设备台账与年度校准计划，明确责任人；

标准器与配套设备纳入溯源管理，不得超期使用；

校准工作由具备资质的机构或经培训授权的人员执行；

校准、调整、维修后均应形成记录，关键测点宜保留调整前后的比对数据；

对影响测量结果的安装改造、介质变更、工艺变更，应触发重新校准；

用于贸易结算、环境监测、安全联锁的设备，按相应法规执行强制检定或第三方校准。
