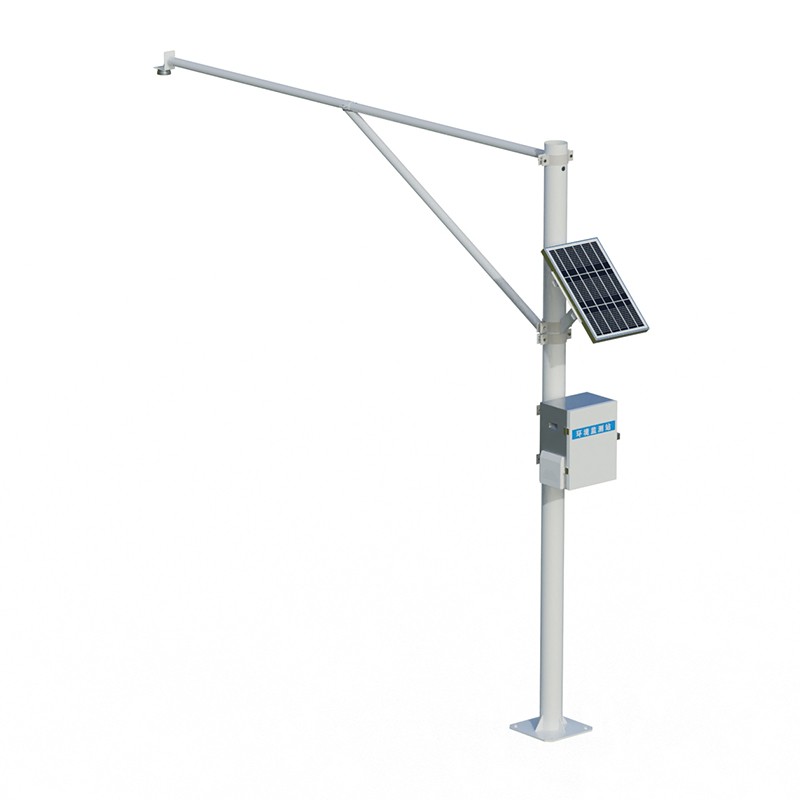

水位监测设备校准

一、目的与适用范围

水位监测设备在连续运行期间，测量结果会因电子元器件参数变化、机械部件磨损、环境温湿度变化、安装基础位移、探头结垢或生物附着等因素产生偏差。校准的作用是确定设备示值与标准值之间的差值，通过调整、修正或给出修正值，使测量结果具有可溯源性，保证监测数据的准确、一致与可比。

本文所述校准方法适用于水文、水利、市政、环保等领域常用的接触式与非接触式水位监测设备，涵盖设备安装后的首次校准、使用中的周期性校准，以及维修或更换部件后的复校。

二、术语与误差指标

示值误差：设备显示的水位值（或换算后的水位值）与参考标准值之差。

修正值：与示值误差大小相等、符号相反的值，用于对测量结果进行补偿。

重复性：在相同条件下对同一水位点多次测量，所得示值之间的一致程度。

最大允许误差（MPE）：技术规范或设备说明书规定的示值误差极限值。

分辨力：设备能够有效辨别的最小水位变化量。

三、校准条件

3.1标准器与配套设备

标准器的测量范围应覆盖被校设备的量程，其最大允许误差绝对值一般不大于被校设备最大允许误差绝对值的三分之一。常用标准器与配套设备包括：

经检定或校准的钢卷尺、激光测距仪、水准仪、全站仪；

标准水深校准装置（如校准水池、标准测井、可升降水位平台）；

高精度压力标准装置（用于压力式水位计的传感器校准）；

标准信号源或过程校验仪（用于输出信号与传输环节的校准）；

温度计、湿度计、气压计；

经校核的水尺或人工观测基准。

所有标准器应在有效检定或校准周期内，量值可溯源至国家计量基准。

3.2环境条件

校准时应记录环境温度、相对湿度、风速、大气压等参数。室外校准应避免强降雨、强风、水面剧烈波动及雷电天气；室内校准池应保持水面平稳。设备应在规定的工作环境下通电预热，预热时间按说明书执行。

3.3被校设备状态检查

校准前检查设备外观有无损伤、紧固件有无松动、电缆与接头有无破损或腐蚀、供电与通信是否正常、探头表面有无附着物。存在影响计量性能的缺陷时，应先处理后再校准。

四、校准项目与方法

4.1通用校准项目

外观与功能检查：铭牌标识、显示、按键、通信接口、报警与输出功能。

零点校准：将设备置于零点水位（或对应的零点状态），记录示值，计算零点误差。

示值校准（量程校准）：在量程范围内均匀选取校准点，一般不少于5个点（含零点、约25%、50%、75%、满量程点），其中应包含常用水位区间。

线性度校准：记录各校准点示值与标准值，计算各点误差与拟合偏差，必要时进行多点线性修正。

重复性：在常用水位点进行不少于6次重复测量，计算实验标准偏差。

迟滞（回程误差）：按上行与下行两个方向逐点测量，取同一校准点两次示值之差的绝对值。

稳定性（漂移）：在规定时间间隔内连续观测，记录示值随时间的变化量。

输出信号校准：对4mA～20mA、RS485、开关量等输出进行比对，验证水位值与输出信号的对应关系。

4.2典型校准布置

实验室/校准池法：将设备安装于可精确控制水位的校准池或测井上方，以标准测距装置确定水面至基准面的距离，逐点改变水位并同步记录设备示值。该方法不确定度小，适用于可移动或可拆卸的设备。

现场比对法：设备无法拆卸时，以经校核的水尺读数、高精度便携测距装置或临时布设的标准水位计作为参考值，在同一时刻同步采集参考值与被校设备示值，采集次数一般不少于3次，取平均值计算误差。现场比对应在不同水位条件下重复进行，以覆盖常用量程。

4.3安装基准与高程校核

水位值以某一基面（如黄海基面、假定基面）为参照时，应同时校核设备安装高程或零点高程。使用水准仪或全站仪测量基准点高程，核对设备内设置的安装高度、零点偏移、声速或雷达波传播参数等是否正确，避免因参数错误产生系统偏差。

五、常见类型设备的校准要点

浮子式水位计：检查浮子、平衡锤、绳索或钢带的灵活性与磨损情况，校核编码器转数与水位变化的对应关系，检查轮轴打滑与绳长伸缩。

压力式（投入式）水位计：校准传感器零点和满量程输出，核对大气压补偿通道是否通畅、通气电缆是否堵塞，测量水体密度变化对换算结果的影响。

超声波水位计：校核探头安装高度与波束角范围内有无遮挡，检查声速补偿设置（温度、湿度输入）是否准确，避免泡沫、漂浮物及强风影响。

雷达水位计：校核空高（探头至水面的距离）与水位换算关系，检查天线结垢、凝结水及安装角度，避免旁瓣干扰与虚假回波。

电子水尺/磁致伸缩/电容式水位计：按电极或感应节点分布逐段比对，检查分段线性与节点跳变。

六、数据处理与结果判定

按下列方式处理校准数据：

计算各校准点的示值误差：示值误差=设备示值−参考标准值。

取各点误差中的最大绝对值作为该设备的示值误差结果。

按规范评定测量不确定度，通常取包含因子k=2。

判定：示值误差不超过最大允许误差，且重复性、迟滞等指标符合规定时，判定为合格；超差设备应进行调整、维修或降级使用，调整后须重新校准。

对无法调整到合格范围但误差规律稳定的设备，可给出修正值或修正曲线，并在使用中按规定修正，同时注明适用范围。

校准结果应形成校准记录或校准证书，内容包括：设备名称、型号、编号、制造厂、校准日期、环境条件、所用标准器及其溯源信息、校准点数据、误差计算结果、不确定度、结论、校准与核验人员签字。

七、校准周期与复校条件

周期校准：一般不超过12个月。用于重要防汛、预警或计量结算的设备，以及工作环境恶劣、污染严重、水位变幅大的站点，周期可缩短至6个月或更短。

必须复校的情形：设备维修、更换核心部件或传感器后；设备遭撞击、浸水、雷击后；安装位置或基准高程发生变动后；监测数据出现异常跳变、长期漂移或与其他观测手段结果持续偏离时；停用超过规定期限后重新启用时。

期间核查：在两次校准之间，可用便携标准装置或人工水尺读数进行核查，记录核查数据，用于监控设备状态。

八、注意事项

校准点应覆盖设备实际常用的水位区间，避免只在理想水位点校准。

现场校准时，参考值采集与设备读数应同步，水面波动较大时应增加采集次数并取平均，同时记录波幅。

含泥沙、冰凌、漂浮物、水草或油污的水体，会对非接触式设备的回波和接触式设备的传感面产生影响，校准与使用时均需记录此类工况。

校准过程中不得随意更改设备内部未授权参数；确需修改的参数应在记录中注明修改前后的数值。

校准所用软件版本、通信协议、采样间隔、滤波与平均时间等设置应保持一致，并记入记录，便于结果复现。

全部校准原始记录应归档保存，保存期限按所在行业或单位的质量管理要求执行，一般不少于3年，重要站点应长期保存。
