地下管网水文监测系统使用指南

一、系统概述

地下管网水文监测系统是面向城市地下管网中的排水、供水、综合管廊等设施的水位、流量、压力、水质等参数进行实时监测的智能化系统。系统通过在管网关键节点部署传感器与数据采集终端，实现对管网运行状态的远程感知、数据传输与预警分析，为城市防汛排涝、管网运维、污水治理等工作提供数据支撑。

一套典型的监测系统通常由以下部分组成：传感器包括水位计、流量计、水质仪等，负责采集现场数据；数据采集终端即测控单元，负责信号处理与本地存储；通信模块支持4G、NB-IoT等无线远程传输；供电单元采用锂电池或太阳能供电；后方监控平台用于数据展示、分析与预警。

系统采用定时休眠与中断唤醒的工作模式。平时设备处于低功耗休眠状态，到达预设采集时间或接收到唤醒信号时快速唤醒，完成数据采集与传输后再次进入休眠，以延长电池使用寿命。

二、安装部署

安装前准备

开箱检查设备型号、规格及配件是否与清单相符。建议先在室内完成传感器连接和参数设置，测试采集与通讯功能正常后再到现场安装。准备螺丝刀、扳手、防水胶带、扎带等工具。

安装位置选择

监测点位应优先选择管网主干管交汇口、雨水排口、污水泵站出入口、易积水内涝点位等关键区域。安装位置应通风干燥、便于维护，避免阳光直射、雨淋及高温源。若安装于地下井室，需配备防水机箱，机箱底部垫高避免积水浸泡。在可能存在爆炸性气体的点位，应选用防爆型设备，设备防护等级井下不低于IP68。在管廊内，甲烷传感器应安装在靠近顶部位置，硫化氢传感器应安装在靠近地面位置，氧气传感器宜安装在廊道中间位置。

安装步骤

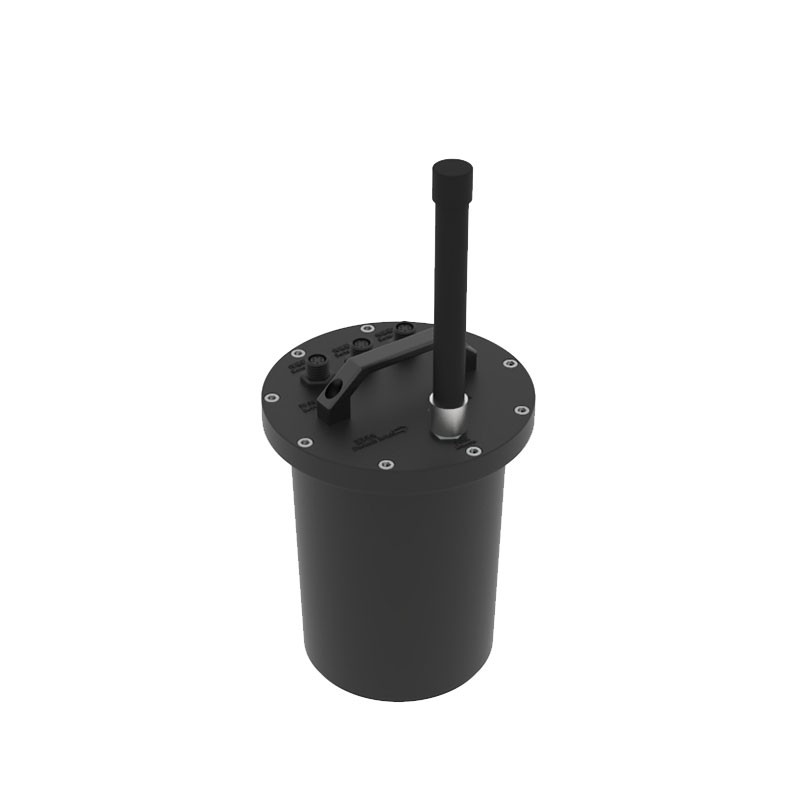

将采集终端牢固固定在监测井井壁、管道支架或专用安装架上。按接口说明正确连接传感器信号线，线缆采用屏蔽线。安装锂电池时注意极性。安装完成后检查各接口密封性，操作结束后用力拧紧盖体。通电测试，待设备稳定输出后再进行后续操作。

以排水管网为例，施工人员需做好安全防护后打开检查井，测量井内深度，将传感器缓缓放入井底指定位置，确保传感器与水体充分接触且安装牢固。

三、系统启动与参数配置

启动前检查

确认监测站点的传感器、数据采集器、通信模块等设备连接牢固，无松动、破损或脱落现象。检查电源供应是否稳定，确保设备处于良好的工作状态。

参数配置方式

可通过现场按键、磁控开关、蓝牙或远程平台进行参数配置。主要配置参数包括采集频率、上传频率、传感器量程、报警阈值、服务器地址、串口参数等。

配置建议

管网运行稳定时可采用较低采集频率以降低功耗；暴雨期或用水高峰期应适当提高采集频率。正常情况下的监测采样频率建议为15分钟一次，数据发送频率建议为60分钟一次；出现预警情况时，采样频率宜为5至10分钟一次；出现报警情况时，采样频率宜为1至3分钟一次。传感器量程建议比实际水位范围大百分之二十，预留波动空间。

四、日常操作与数据监测

数据查看

可通过设备液晶显示屏现场查看实时数据和运行状态，也可通过监控中心平台或手机APP远程查看实时数据、历史数据及设备状态。平台通常以图表、数字等形式直观展示各监测站点数据，支持按时间范围、监测站点等条件查询历史数据，并可导出为Excel等格式便于进一步分析。

数据上报与通信

系统支持多种通信协议，数据可通过无线网络透传至指定服务器。当通信异常时，系统自动本地存储数据，通信恢复后自动补报，确保数据完整性。

预警与报警处理

根据相关规范设置各监测指标的预警阈值。当数据超过预警阈值时，系统自动发出预警信息。操作人员应及时查看报警详情，包括报警站点、报警指标、报警时间等，并迅速采取相应措施。重点关注以下异常情形：液位异常升高，可能存在满管或积水风险；流量骤变，可能存在管道破损或淤堵；电导率异常，可能存在雨污混接或偷排。

五、维护与保养

日常巡检

建议建立每日数据监测、每周现场巡查、每月全面维保的运维机制，故障响应时限宜控制在12小时内。巡检时检查设备外壳是否完好、防水密封是否有效、电池剩余电量、信号强度，并核对监测数值是否正常。定期清理设备表面及传感器探头上的污垢。

传感器校准

水位计、流速仪、流量计等设备应每年至少校准1次。水质仪器每月至少进行1次实际水样比对试验，每季应进行重复性、零点漂移和量程漂移试验。新安装传感器需进行初始校准，日常使用中每1至3个月进行一次两点校准；若监测数据出现持续漂移，应立即开展校准。

电池更换

更换电池前确认管道无超压异常。使用原厂指定型号锂电池，注意极性正确，操作后确保密封完好。当电池电量低于百分之五十时，建议在1个月内完成更换。

数据管理

定期对监测数据进行备份，防止数据丢失。对于因设备故障或通信中断导致的数据缺失，可根据前后数据变化趋势进行合理补全；对于错误数据，需进行修正或标记。建议利用历史数据建立适合本地管网的水质或水位变化模型，通过模型预测变化趋势，提高管理的科学性和主动性。

六、常见故障处理

故障现象	可能原因	处理措施
设备无法上线	SIM卡异常、信号弱、服务器配置错误	检查SIM卡状态与信号强度，核对服务器地址配置
数据异常或跳变	传感器连接松动、未校准、量程设置不当	检查传感器连接，重新校准或调整量程
设备无法唤醒	电池电量耗尽	更换电池
防水失效	密封圈老化或破损	检查并更换密封圈
采样管路堵塞	杂物淤积	清理管路，必要时加装过滤装置
数据持续漂移	传感器老化或污染	清洁传感器表面，重新校准

故障处置应按照响应时间要求及时处理，优先保障居民集中区域、主干管网关键节点的设备恢复运行。针对系统识别后派发的工单，运维人员宜在2小时内完成现场处置。

七、注意事项

安装和维护应严格遵守安全操作规程，井下作业需做好安全防护，配备安全帽、安全带等防护装备。

设备应采取防腐和防雷措施，在雷雨季节为监测设备安装可靠的防雷装置。

传感器属于易损品，安装使用中需避免磕碰，按规定周期校准以确保数据准确性。

建议记录各监测点的配置参数，建立设备档案，便于日常管理和故障排查。

不同品牌、型号的设备在具体操作细节上可能存在差异。
