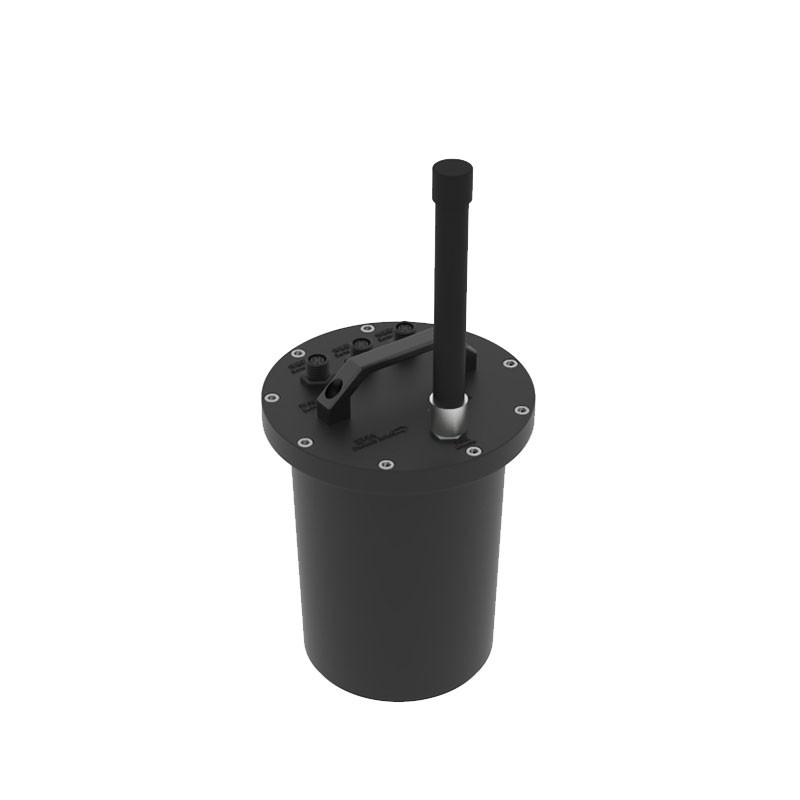

地下管网水文监测系统校准

1. 适用范围与目的

地下管网水文监测系统用于获取排水、雨水、污水及合流制管网内的液位、流速、流量、降雨量及相关水质参数。校准是在规定条件下，将监测设备的示值与计量标准复现的量值进行比较，确定示值误差、建立修正关系并评定测量不确定度的技术活动。

校准目的包括四项：确认设备量值溯源链完整；量化测量误差并给出修正值或修正系数；判定设备是否满足管网运行、内涝预警、排放核算与模型率定的精度要求；为设备维修、降级使用或更换提供依据。

本内容适用于在线监测站点、移动巡检设备及便携式比对仪器的首次校准、后续校准与期间核查。

2. 系统构成与校准对象

子系统	典型设备	主要校准参数
液位监测	投入式压力液位计、超声波液位计、雷达液位计、气泡式液位计	液位示值误差、零点漂移、温度影响
流量监测	多普勒超声波流量计、时差法流量计、电磁流量计、巴歇尔槽/堰槽配套水位计	流速示值误差、流量系数、液位—流量换算关系
降雨监测	翻斗式雨量计、光学雨量计、称重式雨量计	降雨强度示值误差、分辨力、翻斗计量误差
水质监测	pH 计、电导率仪、浊度计、溶解氧仪、COD/氨氮在线分析仪	示值误差、重复性、响应时间、漂移
辅助单元	数据采集传输仪、时钟模块、供电单元	时间同步偏差、模拟量采集误差、电压采集误差

液位与流量是管网水文监测的核心量，其校准结果直接决定液位过程线、流量过程线及排水模型参数的可靠性。

3. 校准依据与技术文件

校准应依据现行有效的国家计量技术规范、行业标准及设备技术说明书，主要包括：JJF 1001《通用计量术语及定义》、JJF 1059.1《测量不确定度评定与表示》、CJJ 68《城镇排水管渠与泵站运行、维护及安全技术规程》、GB 50014《室外排水设计标准》，以及各类型传感器对应的检定规程或校准规范。委托校准时，应在合同中明确依据文件、测量范围、校准点与不确定度要求。

4. 校准条件

4.1 环境条件

现场校准的环境温度、湿度、电磁干扰、振动应满足设备说明书要求。井下校准时，需记录井内温度、湿度、有害气体浓度与积水状况。实验室校准时，温度波动与水温控制按相应规范执行。

4.2 计量标准器

标准器的测量不确定度与被校设备最大允许误差的比值应不大于 1/3，并具备有效检定或校准证书。常用标准器包括：

液位：钢卷尺（配测深锤）、激光测距仪、水准仪、液位标准装置；

流速：便携式超声波流速仪、转子式流速仪、示踪剂法装置、容积法装置（标准容器与计时器）；

雨量：标准玻璃量器、滴定装置、标准雨量校准器；

水质：有证标准物质、标准缓冲溶液、标准浊度悬浊液、零气与标准气体；

电参量：标准信号源、万用表、高精度计时器。

4.3 安装状态要求

校准前检查设备安装位置的代表性：液位计应避开湍流区、跌水区与淤积面；流速仪应位于顺直管段，上下游直段长度满足说明书要求；堰槽应无变形、无杂物附着。检查电缆、接地、密封与防护等级（一般不低于 IP68），记录设备编号、安装高程与零点基准。

5. 校准项目与方法

5.1 液位

零点校准：排空或遮挡被测介质，或使用设备零点调整功能，使示值归零；记录零点偏差。

多点比对：在量程范围内均匀选取不少于 5 个校准点（含上限与下限附近点），用量尺或水准法测得参考液位值，与设备示值同步读取。

示值误差计算：误差 = 示值 − 参考值；重复性用同一校准点多次（不少于 6 次）读数的实验标准偏差表示。

温度影响：记录介质与空气温度，评估温度对压力式、超声波式液位计的影响量。

淤泥与泡沫条件：对超声波式设备，记录井内泡沫、水汽与附着物对测量的影响。

5.2 流速与流量

流速比对法：将标准流速仪与被校设备置于同一断面同一垂线，同步采集不少于 30 组数据，计算平均流速的相对示值误差。

容积法：在可断流或可集水的管段，测量规定时间内流入标准容器的水体体积，与设备累计流量比较，计算流量误差。适用于小流量、泵站前池与末端排放口。

示踪法：采用示踪剂（如食盐溶液或荧光示踪剂）在上游投放，在下游检测浓度过程线，计算流量，用于校验大管径、低流速或多流态管段。

堰槽法：对巴歇尔槽、三角堰等标准量水建筑物，实测水头并按标准公式计算流量，与设备输出值比对，确定流量系数或修正系数。

断面参数核验：复测管道内径、断面形状与坡度，核验设备内置的断面—液位—流量转换参数。断面淤积将直接导致流量系统偏差，应同步记录淤积厚度。

5.3 降雨量

按设备类型采用容积法或滴定法：以标准量器向雨量计注入定量水，设定不同降雨强度（如 0.5、1、2、4 mm/min），比较注入量与设备记录的降雨量，计算各强度下的示值误差。同时检查翻斗计数、干簧管信号输出与记录时间的一致性。

5.4 水质参数

使用有证标准物质或标准溶液，在测量范围内选取低、中、高三个浓度点进行校准。pH 计采用两点或三点标定（如 4.01、6.86、9.18 缓冲液）；浊度计采用零浊度水与标准浊度液；溶解氧采用零氧溶液与饱和溶氧水或标准气体。记录响应时间（T90）、24 h 漂移与重复性。

5.5 采集与传输单元

用标准信号源向采集模块输入 4～20 mA 或 0～5 V 标准信号，检查采集值与输出值的一致性；对 RS485、模拟量通道逐通道校核。时钟同步偏差采用标准时间源比对，要求偏差一般不超过 30 s；对事件触发型监测，时钟偏差应进一步收紧。

6. 数据处理与结果表达

6.1 误差计算

绝对误差：Δ = 示值 − 参考值

相对误差：δ = Δ / 参考值 × 100%

引用误差：γ = Δ / 量程 × 100%

6.2 修正关系

当示值误差呈系统性偏移时，给出修正值或修正系数，写入设备配置或数据平台。当误差随量值非线性变化时，采用分段修正或拟合回归方程，并注明适用区间。修正后剩余误差应重新评定。

6.3 测量不确定度

识别不确定度来源：标准器引入的不确定度、参考值测量重复性、安装偏离、环境因素、分辨力与被校设备短期稳定性。按 JJF 1059.1 的规定计算合成标准不确定度与扩展不确定度（一般取 k = 2），在证书中给出。

6.4 校准结果判定

依据合同或技术规范规定的最大允许误差进行判定：

合格：示值误差在最大允许误差内，可继续使用；

限用：部分量程或工况超差，给出限定使用范围与修正值；

不合格：超差且无法通过调整或修正消除，应维修、降级或报废更换。

判定中应区分"符合性判定"与"合格评定"，前者需考虑不确定度对判定区间的影响。

7. 校准周期与期间核查

建议校准周期：液位计、流量计 12 个月；雨量计 12 个月或在汛期前后各一次；水质在线分析仪 3～6 个月；数据采集单元 12～24 个月。出现下列情形应立即复校：设备维修或更换核心部件、发生淹没或撞击、数据出现无法解释的阶跃或漂移、管网工况发生显著改变（如上游改扩建、断面淤积造成断面参数失效）。

期间核查采用稳定的核查标准或便携比对设备，在两次校准之间定期检查关键参数，记录核查数据并绘制控制图，以识别漂移趋势。汛期前应完成全部在线站点的功能检查与关键参数比对。

8. 现场安全要求

井下作业属于有限空间作业，执行"先通风、再检测、后作业"程序：开启井盖后强制通风，检测氧气、硫化氢、甲烷与一氧化碳浓度，合格后方可下井；作业期间持续通风与监测，井口设专人监护；作业人员佩戴全身式安全带、救生绳、防毒面具与防护服；井下使用防爆照明与防爆工具，禁止明火；雷雨、暴雨与管网高水位运行期间禁止下井。电气作业切断相关电源并挂牌上锁。

9. 校准记录与档案

校准记录应包括：设备名称、型号、出厂编号、安装位置与高程；校准依据、日期、地点与环境条件；标准器名称、编号与证书有效期；校准点、参考值、示值、误差、修正值；不确定度评定过程与结果；校准人员与核验人员签字；现场照片与异常说明。

档案应保存设备的历次校准数据，建立误差随时间的趋势曲线，用于优化校准周期与判断设备老化。校准数据应作为管网水文模型的输入约束条件与排水量核算的溯源凭证，与在线监测数据一并归档管理。

10. 常见偏差来源与控制要点

偏差来源	表现	控制措施
断面参数失配	流量随液位系统性偏高或偏低	复测断面尺寸与坡度，更新设备内置参数
淤积与沉积	低液位时液位偏高、流速偏低	清淤后复校，记录淤积厚度并修正高程基准
安装位置不当	数据波动大、无规律跳变	迁移至顺直段，避开跌水、汇流与泵站回水影响区
满管与非满管切换	流速仪在满管时误差突增	明确设备适用流态，满管段改用压力式或电磁式测量
温度漂移	冬夏数据存在系统性差异	启用温度补偿，冬季与夏季分别校准并对比
生物附着与污堵	光学与电极类信号缓慢衰减	定期清洗探头，缩短水质类设备校准周期
时间不同步	上下游流量过程无法关联	定期校时，统一平台时间基准

以上内容为地下管网水文监测系统校准的通用框架。具体执行时，应结合设备类型、管网工况、数据用途（运行调度、内涝预警、排放计量或模型率定）确定校准点密度、最大允许误差与不确定度要求，并在校准方案中明确。
