边坡监测雷达使用指南

一、设备概述与适用范围

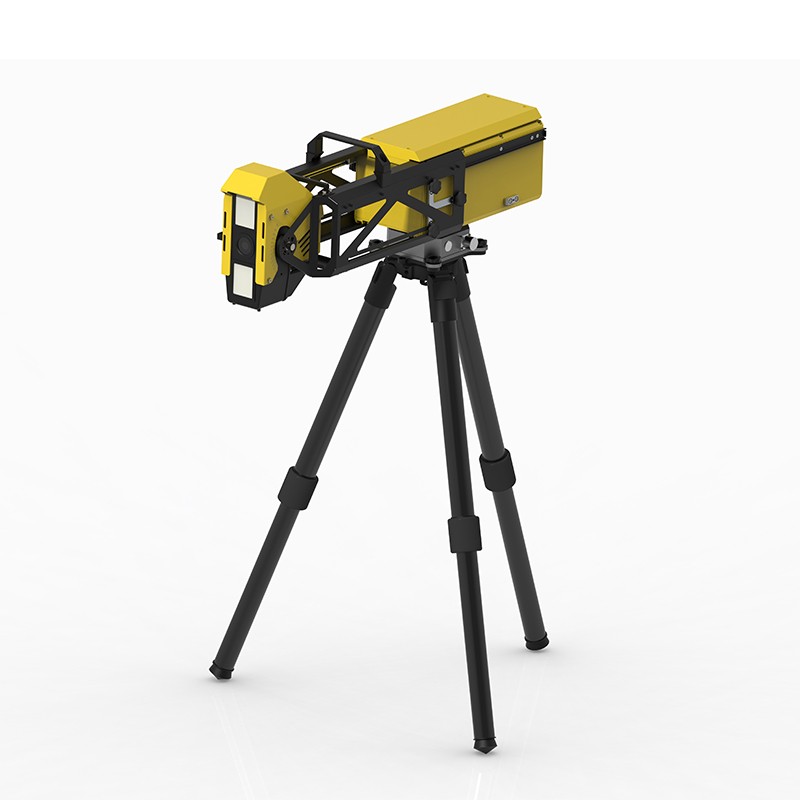

边坡监测雷达是一种基于地基合成孔径雷达与差分干涉测量技术的非接触式形变监测设备，通过向边坡发射高频微波并接收回波信号，记录回波的振幅与相位信息，反演坡体沿雷达视线方向的微小位移，监测精度可达亚毫米级。该设备适用于露天矿山边坡、公路铁路边坡、滑坡地质灾害、水利大坝等场景的长期固定监测，具有全天时、全天候、大范围、高精度的面域监测优势。

本指南适用于固定式边坡监测雷达系统的设备安装、操作使用、数据管理、预警处置及日常维护，面向设备操作人员、监测技术人员及现场管理人员。

二、安装与部署

2.1 选址原则

安装位置的选择直接影响监测效果，应遵循以下原则：

通视条件：雷达安装位置须与观测目标保持通视，中间不得有山体、建筑物等遮挡。

避开反射干扰：应远离房屋、围墙、广告牌及大面积平静水面等信号反射物，以免产生多路径误差。

避开电磁干扰：远离高频电磁发射设备、雷击区，避开振动干扰及地表沉陷区域。

地基稳定：确保雷达监测点地基稳定，不受被测区域滑坡风险波及。

覆盖范围：测算监测主机架设点到被测区域最远点的直线距离，确保设备遥测参数完全覆盖整个监测区域，避免出现监测盲区。

单台边坡雷达距离目标边坡的最远距离一般不大于4000米，水平监测范围覆盖角度一般不大于120度，具体应根据设备性能与现场条件确定。

2.2 安装步骤

现场勘察：划定被测区域边界范围，排查视野遮挡、电磁干扰源等影响因素。

基础施工：在选定位置建设稳固的设备安装基座，确保水平度和牢固度。

主机安装：将雷达主机牢固固定在安装支架或基座上，确保设备水平，安装时需记录倾斜角度。

连接线缆：连接数据采集单元、能量供给单元和数据记录处理单元之间的电缆和数据线，注意接头处防潮处理。

供电接入：通过稳压电源和不间断电源为设备和计算机供电。

软件安装：安装雷达监测软件，进行系统配置和参数设置。

安装完成后应进行系统联调，确认雷达信号正常、数据采集与传输畅通、各项功能运行稳定后方可投入正式监测。

三、操作使用

3.1 开机与启动

检查电源线与稳压电源的连接是否正常，确认电源正负极未接反、电压正常。依次启动供电单元、雷达主机、数据记录计算机，启动监测软件并检查软件与雷达设备的通讯连接，确认雷达传感器工作状态指示灯正常。

3.2 参数设置

根据监测需求设置数据采集频率、扫描范围、预警阈值等参数。数据采集频率一般应不低于每小时一次，重点区域可加密。扫描模式可选择全区域扫描或重点区域高分辨率扫描。

3.3 实时监控

启动数据采集后，通过软件界面实时查看形变数据、位移曲线及形变图像。监测数据通常以颜色区分形变方向，红色表示靠近雷达，蓝色表示远离雷达。系统自动将监测数据实时记录到计算机。

3.4 关机与断电

先关闭监测软件，停止数据采集，再按顺序关闭雷达主机、计算机及供电单元。如遇临时停电，应提前通知相关部门并采取相应措施保障设备正常运行。

四、数据采集与预警管理

4.1 数据采集要求

数据采集频率应不低于每小时一次，数据应实时上传至云端平台，并通过预设算法自动触发预警信号。

4.2 预警阈值设置

预警阈值的设置应结合边坡变形破坏的阶段性特征，合理规避无效预警。建议雷达安装完成后试运行不少于30天的监测数据，结合匀速变形阶段的平均速度及位移量，按照不同的形变速率设置预警阈值，将边坡安全等级划分为蓝、黄、橙、红4个等级。

阈值设定可参考以下经验范围：硬岩边坡速度预警阈值约为1~5mm/h，软岩边坡约为10~50mm/h，破碎岩土体约为20~200mm/天。具体数值应根据实际地质条件和历史监测数据动态调整。

4.3 预警响应

预警值应结合年度边坡稳定性分析报告设置，并根据实际情况动态更新。触发预警后，应立即组织技术人员对预警数据进行复核和现场核实，确认边坡实际状态，必要时启动应急预案。对于误报情况，应及时分析原因并调整参数设置，消除报警后做好记录。

五、日常维护与保养

5.1 维护周期

日常巡检：建议每周或每两周进行一次远程数据检查及外观快速确认。

定期维护：建议每季度或每半年进行一次现场实地保养。

极端天气后：在经历暴雨、大雪、强风或地震等极端天气后，应立即进行专项检查和校准。

5.2 硬件保养要点

天线罩清洁：使用柔软干布或中性清洁剂擦拭天线罩，清除灰尘、鸟粪、苔藓或积雪。严禁使用腐蚀性溶剂。常规环境下每月一次外观清洁，每季度一次深度清洁；矿山、风沙大等恶劣环境应缩短至每15~20天一次。

密封性检查：检查雷达机箱的防水密封圈是否老化、破损，确保机箱内部干燥无进水迹象。

紧固件检查：检查雷达支架、固定螺栓及接地线是否松动，防止因振动导致紧固件松脱影响指向精度。

供电系统维护：清理太阳能板表面灰尘污渍，检查蓄电池电压及端子腐蚀情况，检查线缆接头防水处理是否完好。

防雷接地检测：每年雷雨季节前，必须检测接地电阻值是否符合设备防雷接地要求，检查避雷针及浪涌保护器是否有效。

植被清理：清除雷达视场范围内的杂草、灌木及树枝，避免植被生长遮挡雷达波束或干扰测量结果。

5.3 软件与数据维护

数据完整性检查：定期检查系统运行日志，查看是否存在断点、丢包或异常中断记录，将雷达监测数据与人工巡检结果或其他传感器数据进行交叉比对。

数据库备份：定期对历史监测数据进行异地备份，防止数据丢失。

报警阈值复核：根据边坡地质条件的变化，评估并调整预警阈值，确保报警灵敏度和误报率处于合理范围。

六、安全注意事项

操作人员应经过专业培训，持证上岗，熟悉设备基本原理、操作规范及日常维护要求。

清洁维护作业前必须断开设备供电电源，切断通信模块，严禁带电操作。雷雨、大风、浓雾、高温暴晒天气禁止开展现场清洁工作。

高处、临边边坡作业必须落实安全防护措施，确认作业区域无落石、滑坡风险。

清洁天线罩时严禁高压水枪直接冲洗，不得改变雷达原有安装角度和俯仰方位，清洁完成后需复核监测瞄准方向。

设备安装位置应远离高危边坡区域，确保人员和设备安全，严格按照电气安全规范操作。

七、常见故障及处理

故障现象	可能原因	处理建议
无数据上传	断电、通信故障、存储卡满	检查电源指示灯；重启设备；检查SIM卡及信号强度；清理存储空间
数据跳变或噪声大	天线遮挡、电磁干扰、机械松动	检查天线罩清洁度；排查电磁干扰源；检查紧固件和线缆连接
监测精度下降	天线罩积污、安装角度偏移	清洁天线罩；复核安装角度；必要时进行设备校准
通信中断	通信天线遮挡、模块故障	检查通信天线安装位置及紧固情况；重启通信模块

如清洁或维护后监测数据出现异常偏差，应立即暂停数据采集，开展设备检查校准。对于复杂故障，应及时联系设备厂家技术人员进行处理。
