泥沙自动监测仪使用指南

一、概述

泥沙自动监测仪可实现含沙量的实时在线监测，将传统人工取样烘干流程缩短至分钟级。该设备广泛应用于河流、渠道、水库、湖泊等水体的悬移质泥沙监测，以及坡面径流场、小流域控制站、矿山边坡、工程建设区的水土保持监测工作。设备的正确使用与定期维护对数据准确性至关重要。

二、工作原理与系统组成

工作原理

泥沙自动监测仪主要通过光学检测技术工作，即发射特定波长的光穿透水体，利用悬浮颗粒物对光的散射或吸收特性，将光强度变化换算为含沙量。部分设备采用称重原理，通过测量径流泥沙重量实现监测。其他技术还包括声学法和激光衍射法等。

系统组成

设备通常由传感器、数据采集主控机、流量传感器、供电系统、数据传输模块及雨量计构成。传感器负责采集含沙量信号，主控机处理数据，流量传感器捕获径流总量，供电系统可采用市电或太阳能，数据传输模块将信息上传至云平台。

三、安装与部署

安装前准备

安装前应进行现场勘察，了解水文条件、水流速度、水深、水位变幅及含沙量分布特性。检查设备及附件是否完好，确认所有部件齐全且功能正常。初次使用时必须解除运输固定杆，否则会导致机械卡滞。

安装位置选择

应选择具有代表性的监测断面，能反映整体含沙量状况。优先安装在河道主流区或水质变化敏感点，避开水流湍急、漩涡明显或杂物聚集的区域。确保仪器牢固，能抵御水流冲击，清除周围水草及杂物，保证传感器浸入径流路径且无遮挡，最低水位时传感器不露出水面。

安装步骤

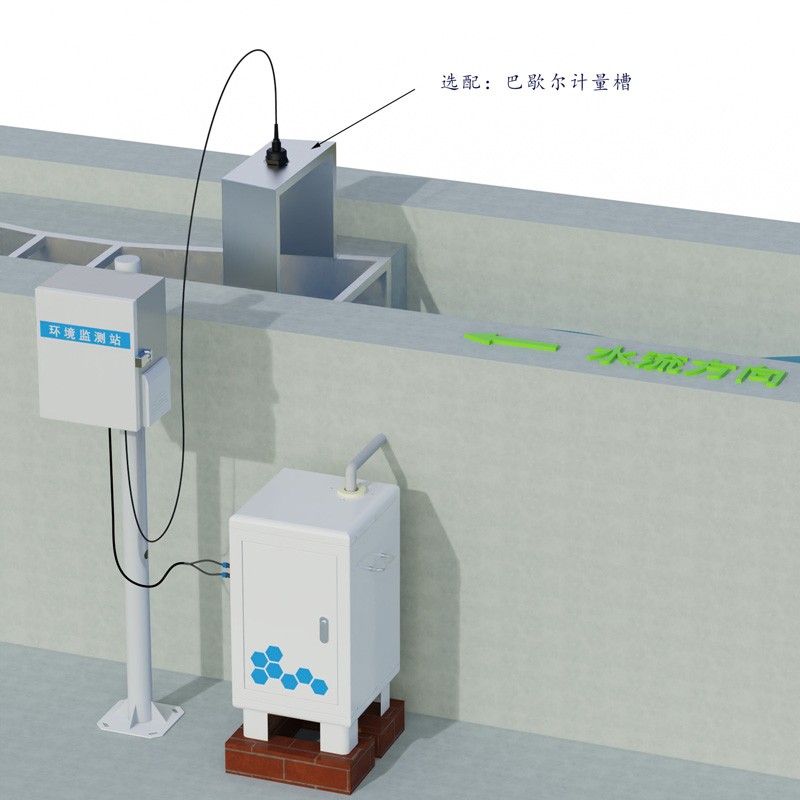

根据现场条件选择岸边固定、立杆支架、浮体投放或平台安装等方式。将传感器固定于支架或浮体上，确保浸入适当深度且与水流路径垂直。对于径流小区监测，应构建标准明渠确保全流通过，水平对中固定槽体并密封防漏，间隙用混凝土或止水砂浆严密填充。连接信号线和电源线并做好防水处理，线缆接头防护等级应达标。连接数据传输模块并配置通信参数，接通电源检查各部件是否正常工作。

四、操作流程

启动与自检

插接传感器后接通电源，检查显示屏是否正常亮起。通过配套软件启动设备自检，验证通信与数据稳定性。进行系统初始化，包括传感器校准和采集模块设置。开机预热一段时间，待仪器稳定后再开始正式测量。

校准

零点校准：将传感器置于清水中进行零点调节，使读数归零或达到基准值。

满度校准：将传感器放入已知含沙量的标准溶液中调节读数至一致。初次使用或长期停用后重新启用时，必须进行校准。传感器使用时间较长出现误差时应进行标定校正，建议采用自然降雨真实径流数据建立适用模型。

参数设置

在数据管理主控机上自由设置采样频率及调校时钟。采样频率根据监测需求设定，高浊度期可加密。单次采样量按设备规格设定。设置数据本地存储和云端上传频率。

日常测量操作

系统设置完成后可启动全天候无人值守监测模式。水体由引水槽进入明渠，流量计获得瞬时径流量数据，分水管将水样送入主水箱，待水量充足时启动检测，传感器将数据传送至处理器得出泥沙含量，检测完成后样品由排水管排出。手动测量时，将传感器浸入待测水体，确保光学窗口完全浸没且无遮挡，待读数稳定后记录数据。

数据管理与传输

数据通过无线通信模块实时上传至云平台，用户可通过网页或移动端查看实时曲线与历史数据。系统支持本地存储和断点续传功能，通讯恢复后自动补传中断数据。监测数据应格式规范，及时存档管理。

五、维护与保养

日常维护

定期清洁传感器表面附着的泥沙、藻类、油污和沉积物，使用软布或专用毛刷，避免硬质工具刮擦光学镜头。检查并冲洗储水箱、排水阀、进水阀等水路部件，确保水流畅通。定期拆开集水箱检查内部泥沙杂质，及时冲洗干净。检查传感器支架是否松动，线缆是否老化破损，保持零件齐全、螺钉拧紧，称重部分不得堆积杂物。确保太阳能板无遮挡、电池电压正常、数据传输稳定。

定期校准

每三个月至半年用标准溶液标定一次，或与人工采样结果对比修正。定期清洗传感器并重新标定，防止因泥沙淤积或生物膜导致数据漂移。

环境适应性维护

低温环境下需排空设备内部水分，防止结冰损坏设备，寒冷地区应加装加热装置或排空水管。汛期加固设备，清理漂浮物缠绕。防止草木、石块等杂物进入集流桶或水路系统。

耗材更换

每月更换滤膜、密封圈，每季度检查泵体磨损。拔插传感器时应先关闭记录仪，避免损坏设备。

六、常见故障与排除

故障现象	可能原因	处理方法
数据跳变或异常	探头污染、光线干扰、气泡干扰	清洁探头，检查周边光源，安装消泡装置或改变安装位置
读数持续偏高或偏低	校准过期、传感器漂移、探头污染	重新标定，清洗探头，必要时更换部件
数据持续偏高	探头表面生物附着	清洗探头
数据传输中断	通信模块故障或信号弱	检查天线或SIM卡，重启设备
传感器无响应	供电故障或电路损坏	检测电源，更换保险丝或维修主板
水流减少或不通水	放水阀堵塞	清理放水阀内部杂质后重新安装

若经标定校正后仍无法恢复正常，表明传感器可能已损坏，需及时更换。

七、注意事项

在安装和配置过程中注意人身安全，防止触电、溺水等事故。确保设备及其附件的防水防潮性能良好。设备应避免在超出规定工作环境的条件下使用，尤其注意温度下限和湿度上限。不可随意修改设备核心参数，修改后需保存并验证。初次运行需对比人工采样数据验证精度，定期对比历史数据趋势，异常波动时及时排查。应适时检查固件和软件版本并及时升级。
