一体化量水堰计使用指南

一、概述

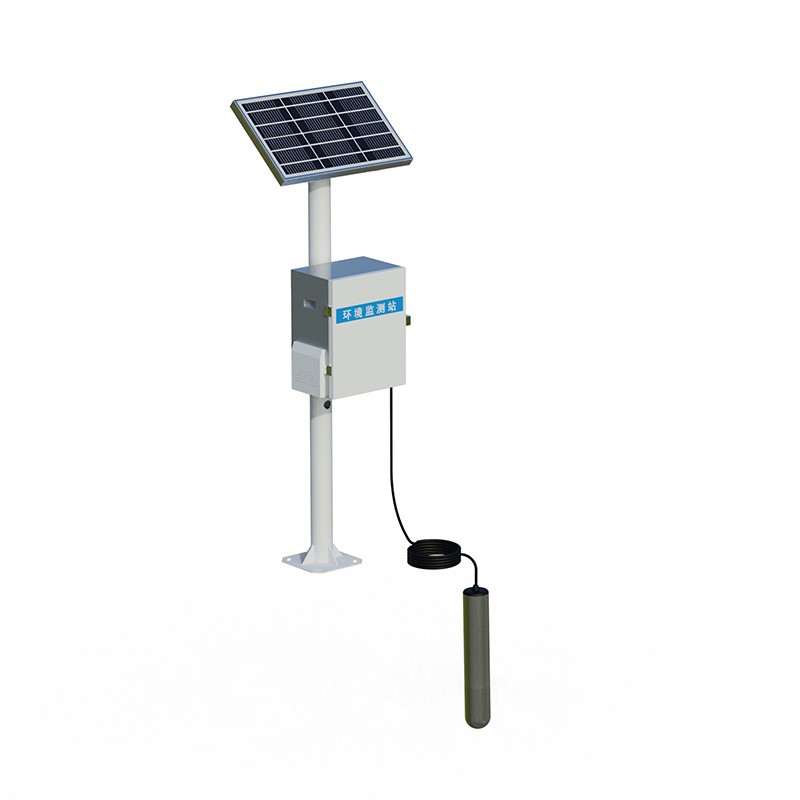

一体化量水堰计是一种集水位测量、流量计算、数据采集与无线传输功能于一体的智能监测设备。它将水位测量、数据采集、数据传输和供电高度集成，适用于长期测量河流、湖泊、水库、坝体等堰槽的水位，是监测水位及流量的有效设备。

该设备广泛应用于水利工程、农业灌溉、环境监测、大坝渗流监测及水资源管理等领域。通过实时监测堰上水头变化，结合堰槽经验公式自动计算流量，为水利工程的安全管理和水资源的合理利用提供可靠的数据支持。

二、结构与工作原理

2.1设备结构

一体化量水堰计通常由两部分组成：下部为液位测量单元（传感器），上部为数据采集与传输模块。以磁致伸缩式量水堰计为例，其主要由磁致伸缩液位传感器（含测杆、电子仓和套在测杆上的非接触磁浮球）、不锈钢护筒、水平泡、观测电缆及数据采集模块等组成。

不同型号的设备在具体结构上可能有所差异，常见类型包括磁致伸缩式、振弦式、超声波式及电磁式等。

2.2工作原理

设备基于堰流原理工作。以磁致伸缩式为例：测量时电子仓发出起始脉冲，起始脉冲在波导管（波导丝）中传输，当脉冲与磁浮球相遇时产生返回脉冲，测量电路通过计算两个脉冲之间的时间差精确得出液位值。

当堰槽内水位发生变化时，浮球随之产生位移，上位机用当前液位减去校准的基准值，得到实际的堰上水头。再根据堰槽类型（三角堰、梯形堰、矩形堰、巴歇尔槽等）对应的经验公式，自动计算出流量。

部分设备还内置温度传感器，可同步测量温度并进行自动补偿。

三、安装指南

3.1安装前检查

安装前应进行以下检查：

组件完整性验证：开箱检查传感器、浮子等部件是否完好。确认浮子上的标识清晰无磨损，防污管管壁无变形，电子仓外壳密封圈完好。

现场环境评估：确认安装位置是否符合要求，便于后续维护和检修。

工具准备：准备水平校准仪、扳手、水泥砂浆、细碎石等安装工具和材料。

3.2安装位置选择

量水堰计应安装在水流平稳、无漩涡和回流的位置。具体要求如下：

堰槽应设置在顺直、均匀的渠道段，上游要有足够长的整流段，一般不小于堰上最大水头的5倍。

量水堰计应安装在堰板的上游≥100cm处。

安装位置应避开湍流和漩涡区域，保证水流平稳。

下游最高水位应低于堰顶0.1m。

3.3安装步骤

（1）堰槽侧壁开槽

在建堰槽时，可在堰槽侧壁做一内凹槽，将量水堰竖直插入凹槽中。底部需开挖直径大于15cm的安装洞，洞口应保持在水面以下10cm的深度。

（2）防污管安装与固定

将防污管垂直插入安装洞，通过观察上端盖的水平泡调整管体垂直度，确保气泡完全居中。调整完成后，用水泥砂浆对防污管四周进行固结处理，注意防止砂浆渗入管内。待砂浆凝固后，在凹槽内填入清洁的细碎石。

对于已建堰槽，也可直接用U型抱箍将设备固定在堰槽侧壁。

（3）传感器组装

将传感器的测杆插入防污管上端盖的螺纹孔中并旋紧固定。然后将浮子按正确方向安装，确保带有标记的半球朝上。安装过程中需避免测杆弯曲变形，防止浮子从高处坠落或快速撞击止位环。

（4）电缆连接

观测电缆应避开强电线路和射频信号源等干扰源。接线时通常按以下颜色标识操作：红色接电源正极，黑色接电源负极，白色接485A信号线，绿色接485B信号线。电缆屏蔽线必须保持完好并可靠接地。

（5）安装确认

安装时务必将量水堰计零点线置于堰口以下。安装完成后，确保堰板与水流方向垂直，堰口边缘平整光滑。

四、使用与操作

4.1基准值校准

基准值的准确性直接影响所有测量数据的可靠性。校准步骤如下：

待堰上水头大于零时，先用卡尺人工测量实际堰上水头h。

用读数仪或自动化采集设备读取量水堰计读数hi。

根据公式计算基准值：h₀=h-hi。

建议在稳定环境中连续测量3次，取平均值作为基准值。

若3次测量值最大偏差≤0.5%F.S，则基准值有效。

如设备安装在混凝土结构中，需等待水化热完全消散后再进行校准。量水堰计的测量值出现偏差时，可用以上方法重新校准基准值。

4.2日常测量操作

保持堰槽内清洁，无杂物堆积，以免影响水流形态和测量精度。

定期观察水位变化，记录测量数据。

对于自动记录型设备，定期检查数据传输和存储功能是否正常。

人工测量时，可使用专用读数仪连接设备，读数仪可自动识别设备编号等信息，实时显示当前液位值。

4.3数据读取与传输

设备通常支持RS485输出，采用MODBUS-RTU通讯协议。数据可通过4G、LoRa、蓝牙等方式无线传输至云平台，用户可远程查看历史数据与实时曲线。

五、维护与保养

5.1定期清洁

定期清理堰槽内的泥沙、水草等杂物，防止堵塞堰口或影响水位测量。

对于堰板，可用软布轻轻擦拭去除附着污垢，注意避免损伤堰口。

定期清理防污管周围的淤积物。

5.2部件检查

外观检查：每月至少进行一次外观检查，查看设备外壳、连接线缆等是否有磨损、腐蚀或损坏迹象。

传感器检查：检查传感器是否正常工作，有无损坏或老化迹象。

线路检查：检查信号线是否破损、接触不良。

紧固件检查：拧紧松动的固定螺栓，确保设备整体稳固。

5.3校准维护

根据使用频率和环境条件，定期对设备进行校准。可采用标准流量源进行校准，对比测量值与标准值，如有偏差及时调整校准系数。关注测量精度变化，如发现精度下降应及时排查原因并修复。

5.4防护措施

在暴雨、洪水等恶劣天气条件下，应采取适当防护措施：

设置防护栏防止漂浮物撞击堰体。

对电子部件做好防水、防潮处理。

水位上涨期可加装临时固定支架。

六、常见问题与排除

6.1读数仪无响应或显示异常

可能原因：测量线连接不正确或松动；电缆破损、断裂或接头进水。

解决方法：检查并重新连接测量线；检查电缆完好性，必要时更换。

6.2测量值持续为0或固定不变

可能原因：浮子卡滞，无法随水位移动；传感器故障。

解决方法：拆除后检查测杆直线度（允许公差±0.3mm/m）；清洁防污管内部，确保无淤泥沉积。

6.3监测值频繁波动

可能原因：水流扰动；信号干扰；浮子运动不灵活。

解决方法：检查安装位置是否避开湍流区域；检查屏蔽线是否可靠接地；检查浮球运动灵活性。

6.4测量误差偏大

可能原因：基准值设置不准确；堰板安装偏差；传感器零点漂移。

解决方法：重新校准基准值；检查堰板安装是否垂直；按校准流程重新标定。

七、安全注意事项

安装和检修时应遵守相关安全操作规程，注意防滑、防坠落。

电气连接应由专业人员操作，确保接地可靠。

设备防护等级通常为IP67，但仍应避免长时间浸泡在水中。

定期检查绝缘电阻，确保≥10MΩ。

雷雨天气时注意防雷保护。
