倾斜姿态监测仪校准

倾斜姿态监测仪校准

一、校准对象与适用范围

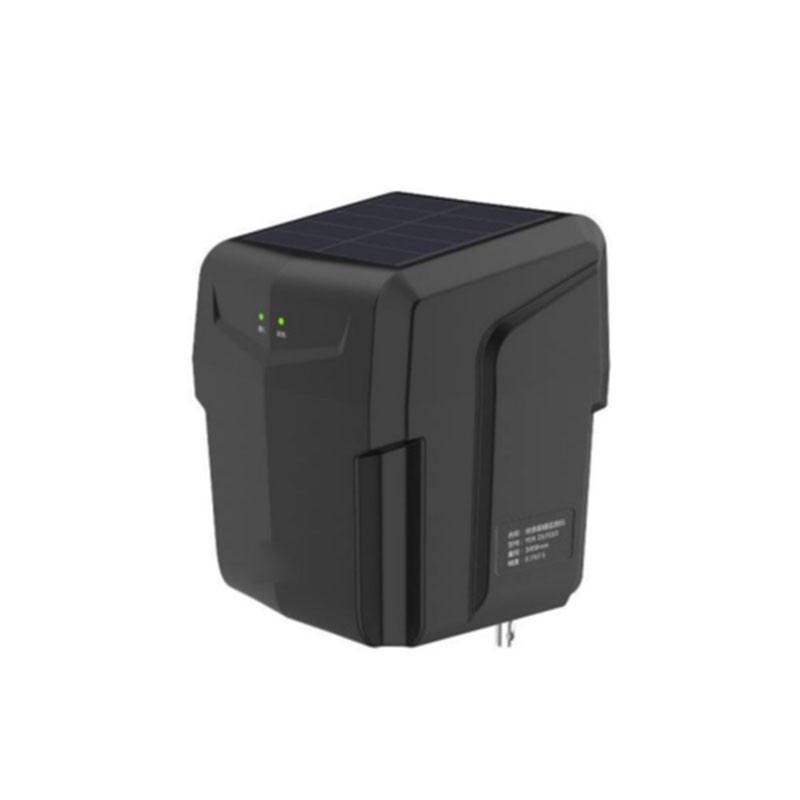

倾斜姿态监测仪是以重力加速度为参考基准、用于测量载体俯仰角与横滚角的电子测量设备，输出形式包括角度数字量、模拟电压或电流、以及数字通信报文。设备广泛应用于边坡与基坑变形监测、桥梁与塔桅结构安全监测、工程机械姿态控制、平台调平与工业自动化等场景。

校准是指在规定条件下，将监测仪的输出量与已知角度标准值进行比较，确定其示值误差、零位偏差及其他计量特性，并通过软件补偿系数修正或出具修正值的全部工作。校准的对象既包括实验室条件下的传感器本体，也包括现场安装完成后的整机系统。

国内可参照的技术依据主要有两项：JJF1915—2021《倾角仪校准规范》，适用于电子数显倾角仪和光学倾斜仪的校准，该规范于2021年7月28日发布、2022年1月28日实施，替代了JJF1119—2004和JJF1083—2003；JJF2015—2022《单轴倾角传感器校准规范》，适用于角度范围负45度至正45度、频率范围0.05赫兹至20赫兹内单轴倾角传感器的校准，其他倾角传感器可参照执行。规范内容覆盖静态特性、动态特性与温度特性。

二、主要误差项

监测仪的角度测量偏差由多项误差分量构成，校准需逐项识别：

零位误差：载体处于水平基准状态时输出不为零，双轴设备分别表现为俯仰零位偏差与横滚零位偏差。

灵敏度误差（比例误差）：输出量变化与实际角度变化之比偏离标称值。

非线性误差：全量程内实际输入输出关系偏离理想直线的最大偏差。

迟滞误差：同一角度点在角度增大行程与角度减小行程上输出值的最大差值。

重复性误差：相同条件下对同一角度点多次测量所得输出值的分散程度。

横轴灵敏度（交叉轴干扰）：敏感轴对与其垂直方向的倾斜产生响应，双轴设备还需考虑轴间非正交引起的角度耦合误差。

温度漂移：温度变化引起零位与灵敏度的偏移，规范中以零偏温度系数等指标表述。

安装误差：安装面与被测对象真实基准面未对准引入的固定偏置。

长期稳定性变化：元器件老化、振动与安装应力累积引起的性能缓慢变化。

三、校准条件

1.环境条件

温度为20摄氏度正负5摄氏度，温度每小时变化不超过1摄氏度；校准前被校准仪器与标准器在室内平衡温度的时间不少于2小时。环境应无持续振动、无强电磁干扰，供电电压与纹波控制在设备规定范围内。

2.标准器与配套设备

角度基准设备：高精度分度头、数显分度台或多轴转台，示值误差应优于被校设备最大允许误差的三分之一；JJF1915—2021对示值误差与重复性项目推荐采用分度值小于5角秒的分度头。

水平基准：0级平板、已调平的水平基准平台，配套圆柱检验棒、方形角尺、量块等用于工作面几何误差校准。

电气配套：直流稳压电源、数据采集终端或上位机、通信线缆。

温度设备：带温箱的水平基准或带温箱的转台，用于温度特性校准。

记录设备：环境温度监测仪、计时器。

四、校准项目与操作方法

1.零位校准

水平基准法：将基准平台调至水平并用标准水平仪验证，把监测仪牢固安装，保证安装面完全接触，待输出稳定后连续记录多组俯仰角、横滚角数据，取算术平均值作为零位偏差。

180度对消法：将设备置于已调平平台上读取数值A，在原位调转180度后读取数值B，零点偏移取A与B之和的一半，后续测量值减去该偏移量即可抵消零位偏差。该方法可同时消除安装偏心与部分零点漂移。JJF1915—2021中零值误差的校准即采用此原理，以两次读数之和的一半作为零值误差，并规定带零位自校功能的设备不校准此项。

2.示值误差校准

在测量范围内均匀选取3至6个角度值作为校准点，其中应至少包含一个非整数角度值。用专用夹具将被校设备固定在分度头上，调整分度头使设备显示值为零，读取分度头起始读数；按选定角度值逐点转动分度头，记录设备在各校准点的读数，正、反向各校准一次。

各校准点的示值误差等于该点被校设备读数值减去分度头对应的转动角，正行程与反行程分别计算后取平均值，作为该校准点的示值误差。

3.重复性校准

用夹具将设备固定在分度头上并调至零位，转动分度头至测量范围二分之一位置，对同一校准点重复测量5次，按极差法计算重复性：取5次示值中的最大值与最小值之差，除以系数2.33，所得结果即为测角重复性。

4.灵敏度与线性度校准

在零位之外选取一个或多个已知标准角度点，记录输出值，计算输出变化量与角度变化量之比作为实际灵敏度，与标称值比较得到灵敏度误差。对精度要求较高的场景，在全程范围内等间隔布点采集多组数据，用最小二乘法拟合直线，取实际输出曲线与拟合直线的最大偏差作为线性度误差；亦可建立多点校正表，通过插值方式补偿非线性。

5.迟滞校准

按角度增大方向逐点采集正行程数据，到达量程上限后按角度减小方向逐点采集反行程数据，取同一校准点上正反行程输出值的最大差值作为迟滞误差。

6.双轴交叉耦合校准

对双轴设备，选取组合角度点，例如俯仰轴10度且横滚轴0度、俯仰轴0度且横滚轴10度、俯仰轴10度且横滚轴10度，分别记录双轴测量值并与理论值比对，计算轴间耦合系数并写入修正参数，使两轴测量结果相互独立。

7.温度特性校准

将设备置于带温箱的水平基准上，在室温下测得零偏后，改变温箱温度并保温30分钟，重复测试零偏。温度点一般至少包括工作温度范围内的3个点，即室温与上、下限温度，按规范给出的关系式计算零偏温度系数；灵敏度温度系数采用带温箱转台按同类方法测试。

8.动态特性校准

对用于振动或运动载体监测的设备，需在频域内校准。在传感器工作频率范围内选取不少于10个频率点，测得各频率下的幅值灵敏度与相位差，绘制幅频特性曲线与相频特性曲线，并按灵敏度衰减到0.707倍时所对应的频率确定3分贝带宽。

五、数据处理与补偿

校准数据处理包含三部分内容：一是按上述方法逐项计算各误差分量；二是将零位偏差、灵敏度修正系数、轴间耦合系数写入设备内部存储器或监测系统的数据处理端，形成修正模型；三是按JJF1059.1的规定评定测量结果不确定度。JJF1915—2021附录B给出了示值误差测量结果不确定度评定示例，JJF2015—2022附录A同样给出校准结果的不确定度评定方法。

六、校准结果表达与复校间隔

校准完成后应出具校准证书，证书内容应符合JJF1071—2010的相关要求，并给出各校准项目的测量结果；用户提出要求时，可依据其规定的最大允许误差进行符合性判定，并将结论列入证书。

复校时间间隔由使用方根据使用频次、环境严酷程度、设备稳定性及数据要求自行确定，JJF1915—2021中设置"复校时间间隔"章节予以规定。工程现场高频使用的设备通常按季度至半年安排一次核查，长期存放后首次启用前亦应重新校准。

七、影响校准结果的因素与控制措施

夹具应力变形：夹持力过大导致壳体微变形，应控制夹紧力矩并保持装夹方式与实际安装状态一致。

安装面状态：安装面存在异物、毛刺或平面度超差，会直接引入固定偏置，装夹前应清洁并检验。

温度未平衡：未按2小时要求平衡温度即开始校准，结果会随温漂偏移。

地面振动：人员走动、设备运转引起的微小振动会降低读数稳定性，必要时设置防震措施。

读数方式：目视判读引入人为偏差，应采用数字采集方式直接读取输出量。

标准器量传状态：分度头、平板、量块等标准器须在有效溯源周期内。

校准工作的有效性取决于标准器精度、环境控制、装夹一致性与数据处理规范性四个环节。任一环节失控，校准结果都无法真实反映设备的角度测量性能。
