单点多普勒海流计使用指南

一、概述

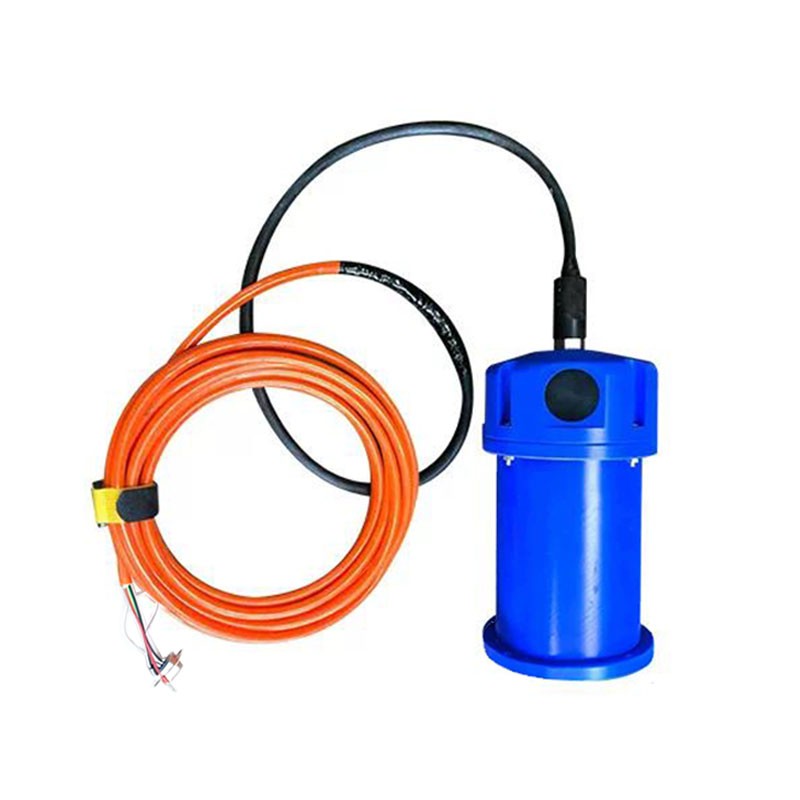

单点多普勒海流计（又称声学多普勒单点海流计）是一款基于声学多普勒原理的高精度在线式流速测量仪器，专为海洋、河流、湖泊等水域环境监测设计。该设备能够实时测量并输出矢量平均流速和方向洋流，同时记录倾斜、航向、Ping计数、单个Ping标准偏差和信号强度等关键参数。

单点多普勒海流计采用单束或双束声波，仅测量特定水层的平均流速，结构相对简单。与声学多普勒流速剖面仪（ADCP）相比，单点式海流计适用于不需要剖面流速的场景，可部署于多种场景，包括从锚系到海床基安装。设备具有体积小、重量轻、测流精度高等特点。

适用范围：长期定点观测大洋环流、潮汐、内波、海洋湍流及边界层动力学等，为理解海洋动力过程、研究全球气候变化提供高精度的基础流场数据。

二、工作原理

单点多普勒海流计基于声学多普勒效应进行流速测量。设备换能器向水体中发射特定频率的声波脉冲，声波遇到水流中运动的悬浮颗粒、泥沙、气泡等散射体后产生反射回波。由于散射体随水流运动，反射回波的频率与发射波频率之间产生多普勒频移，该频移量的大小与散射体沿声波束方向的速度分量成正比。

设备通常有两个正交的传感器轴，每个轴上安装有两个测流传感器，使得在每个传感器轴上都可以进行双向测量，在东南西北四个方向上都有测流传感器。测量过程中，每个轴上的传感器交替发送声学脉冲并接收来自颗粒的声学脉冲反射信号，测量X轴和Y轴的正交速度分量。通过倾斜补偿和内置固态电子罗盘的朝向计算，得到北向和东向的速度分量，多次测量求平均后输出流速和流向。

三、使用前准备

3.1 设备检查

使用前应全面检查设备状态：

电源：确认电池电量充足或电源连接正常，工作电压一般为9V–15V直流供电。

换能器：检查换能器（探头）表面是否清洁，无泥沙、生物附着或其他杂质。换能器是发射和接收声学信号的关键部件，表面污物会影响声波的发射和接收。

连接线缆：检查各连接线缆是否稳固，无松动、破损现象。每次插拔插头时可涂抹少许硅脂以保护接头，插好后要锁好锁圈，拔下前务必先松开锁圈。

软件与通讯：确认数据采集软件运行正常，通讯连接畅通。

3.2 环境评估

选择水流相对平稳、具有代表性的测量断面，避开回流或漩涡区域。确保水体中含有足够的散射体（悬浮颗粒、气泡等），若水体过于清澈可能导致信号偏弱。探头应远离强反射面，如河床、船体、管道壁等。

3.3 仪器检查与校准

自检程序：运行设备自检程序，检查各部件是否处于正常工作状态。

零点检查：每次使用前，可在静止水体中进行“零流速测试”，验证仪器偏移是否在允许范围内。

定期校准：按照仪器操作手册进行定期校准。建议每年进行一次数据校准，以确保测量数据的准确性和可靠性。

四、安装与部署

4.1 安装要求

水深要求：安装时距离水面不小于0.75米，同时距离水底不小于0.7米。

测量盲区：为了减少测量设备本身水流的影响，真正的测量范围应距离海流计本身至少大于0.4米。传感器在距离仪器0.4米到1.0米处开始测量，可有效降低海洋污垢和局部涡流的影响。

安装方式：设备可固定安装于河底、渠壁或测流断面上，也可搭载于测量船、无人船或缆道上进行测量。固定式安装可将设备底座固定在河床或渠道底部的混凝土基座上，换能器朝上或倾斜安装，确保声波束覆盖目标流速区域。基座浇筑应稳固，避免水流冲刷导致移位。

4.2 安装注意事项

设备安装在铁磁质测船竖井内时，需外接罗经，或距离铁磁物1米以上，以消除铁磁性对设备罗经的影响。

设备安装在船上时应距离船体一定距离（铁船建议大于1.5米），以消除船体对水体的扰动。

观测仪器不得安装在船头或船尾。

选择在顺直河道段安装，上游有足够的顺直长度，水流流态平稳，避免在回流区、漩涡区、死水区安装。

河床应相对稳定，避免强冲刷或淤积区域。

避免声波发射路径上存在大型障碍物或强反射界面。

五、操作步骤

5.1 开机与参数设置

接通电源，打开主机电源开关，待系统启动自检完成。进入参数设置界面，根据测量需求配置以下参数：

海水声速：根据现场水温和盐度设置

测量PING数：决定单次测量的采样次数

测量区域起止距离：设定测量开始点和结束点距离海流计的距离

采样间隔：根据现场需求设置

5.2 采样间隔设置

海洋中的流速变化往往是缓慢的，没有必要不间断测量。为节约电池电力和延长换能器使用寿命，可根据现场需求设置采样间隔——完成一组数据的测量后，间隔一段时间再进行下一次测量，间隔时间的长短根据现场情况决定。

5.3 开始测量

定点/单点测量时，按下启动按钮，仪器自动发射和接收声波信号，实时计算流速并显示数据。稳态流建议采样时长≥60秒。

在测量过程中，设备自动完成以下工作：

传感器交替发送声学脉冲并接收反射信号

测量X轴和Y轴的正交速度分量

通过倾斜补偿和电子罗盘计算北向和东向速度分量

多次测量求平均后输出流速和流向

5.4 输出参数

设备输出参数通常包括：流速、流向、方向角、南北向流速、东西向流速、X轴向倾角、Y轴向倾角。

六、维护与保养

6.1 日常维护

定期检查：每月至少进行一次检查，包括电缆连接、设备外观和周围环境，清理覆盖在设备上的杂物。

清洁维护：定期清理传感器和电缆表面，避免沉积物和生物污垢影响测量精度。使用淡水彻底冲洗仪器外壳，去除盐分和泥沙。对于顽固的生物附着，可使用软毛刷轻轻刷洗，严禁使用硬质刮刀，以免划伤传感器表面或破坏涂层。

6.2 数据校准

每年至少进行一次数据校准，以确保测量数据的准确性和可靠性。校准应按照相关技术规范执行。

6.3 长期维护

海流计所敷保护层应牢固、均匀、光洁，无脱落现象；各部件应安装正确、牢固，无松脱变形和其他影响使用的缺陷。长期不使用时，应将设备清洗干净并妥善存放于干燥环境中。

七、常见故障与排除

故障现象	可能原因	解决方法
无法开机	电源线松动、保险丝烧断	紧固电源线、更换保险丝
开机无显示	对比度过低	调节对比度设置
测量数据不准确	换能器表面污损、水体散射体不足、需要校准	清洁换能器、检查水体条件、进行校准
信号弱或无信号	换能器故障或气泡干扰	检查换能器、排除气泡

如遇到无法自行解决的问题，应及时联系设备供应商或专业技术人员进行检修。

八、数据处理

设备输出的原始数据通常包括流速、流向及各轴向分量。数据处理时应注意以下几点：

异常值剔除：对明显超出合理范围的异常数据进行识别和剔除

平滑处理：采用多次测量结果进行平滑处理，进一步提高测流精度

坐标转换：将仪器坐标系下的测量数据转换为地理坐标系（北向、东向分量）

设备通常配备数据采集软件，可实现数据的实时显示、存储和导出。部分设备支持自容式工作模式，内置大容量存储卡，可长时间自主记录数据。

九、安全注意事项

防水要求：确保所有接口密封良好，防止进水损坏设备

供电安全：使用符合设备要求的电源，避免电压过高或过低

操作规范：严格按照操作手册进行操作，避免误操作导致设备损坏

环境限制：设备工作温度范围一般为-5至+50°C，超出此范围可能影响测量精度和设备寿命
