地下水位监测仪使用指南

一、前言

地下水位监测仪是用于实时测量和记录地下水水位变化的重要水文监测设备。本指南适用于投入式静压水位计等主流地下水位监测仪器，旨在为设备的安装、调试、操作、维护及故障排查提供专业指导。不同品牌、型号的设备在具体操作细节上可能存在差异，请结合实际设备说明书进行操作。

二、设备简介

2.1 工作原理

地下水位监测仪基于静压液位测量原理。液体内部某点的静压力与该点距液面的垂直高度成正比。探头浸入水中后，水压作用于感应膜片，传感元件将机械形变转化为电信号，经温度补偿和线性校正后，输出与水位对应的标准信号。

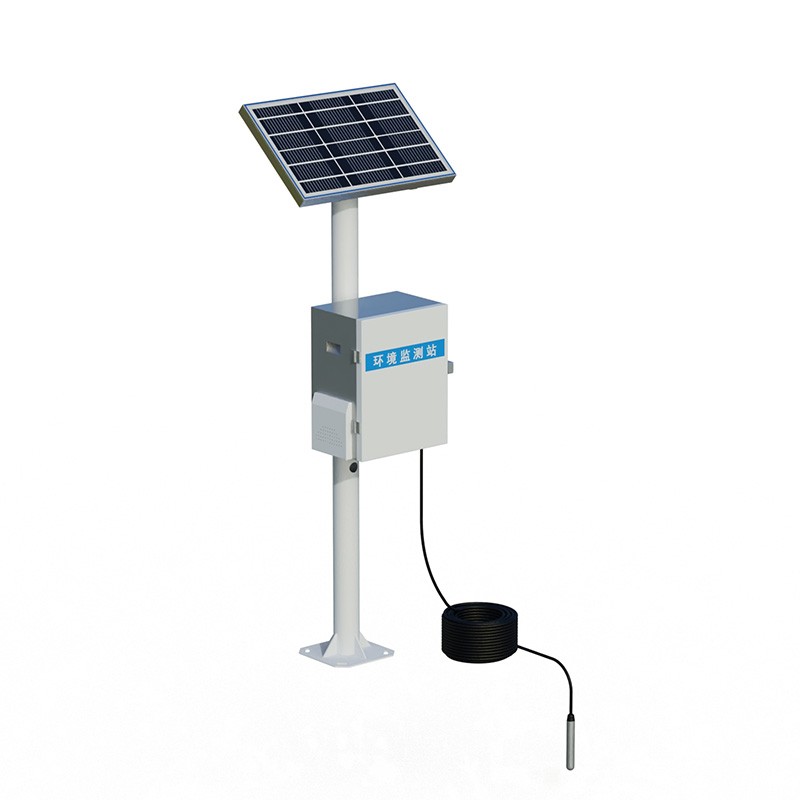

2.2 基本组成

一套完整的地下水位监测设备通常包括以下部分：

水位探头（传感器） ：直接投入水中，内置压力感应元件，负责采集静压信号；

信号电缆（导气电缆） ：连接探头与数据采集设备，内部包含信号线和通气毛细管，用于传输信号并平衡大气压；

数据采集/传输单元：将传感器信号转换为可读取的水位数据，可配备远程传输模块（4G/北斗等）实现数据远传；

供电系统：通常采用DC12V或DC24V供电，可根据现场条件选用电池或太阳能供电。

三、安装指南

3.1 安装前准备

（1）设备验收与检查

开箱检查设备及附件数量，核对装箱单。检查设备外观有无损坏，确认产品合格证、检测证书齐全。用万用表测量传感器芯线间电阻值并记录，检查绝缘电阻是否符合要求。通电测试仪器功能，检查电池电量。

（2）工具与配件准备

根据安装环境准备相应工具和配件，一般包括：万用表、扳手、卷尺、绝缘胶带、电缆固定卡箍、防水接头、配重块、PVC穿线管等。深井安装还需准备绞车、安全帽、安全带等安全防护装备。

（3）现场勘查

确定探头安装位置时，应注意避开进水口、搅拌区域、涡流和气泡聚集区。深井监测时，探头应安装在监测井过滤器以下1～2m处，远离抽水管或泵体3m以上。数据采集设备应安装在干燥、通风、避光处，远离高压电线5m以上。

3.2 探头安装

（1）配重与固定

在探头尾部安装不锈钢配重块（重量≥500g，根据井径调整），确保探头垂直下沉，避免漂浮或倾斜。用专用卡箍将电缆固定在配重块或井壁支架上。电缆长度超过100米时，建议增加承重钢丝绳与电缆一同下井。

（2）井下安装

深井（＞50m） ：采用绞车下放方式，缓慢将探头放入井内，同步记录电缆下放长度；

浅井（≤50m） ：人工缓慢下放探头，避免电缆打结或刮擦井壁。

探头应保持垂直向下投入水中，避免倾斜导致测量误差。下井过程中注意对电缆的保护，避免接触孔壁泥土。

（3）排空空气

探头安装后需排空内部空气——轻提轻放探头2～3次，或用手轻拍探头外壳，确保压力膜片与水体充分接触，无气泡残留。

3.3 电缆敷设与密封

在井口处用卡箍将电缆固定在井壁支架上，预留1～2m余量以应对水位波动或设备沉降导致的电缆拉伸。电缆穿过井口处需加装防水接头并填充密封胶，确保IP68防护等级。特别注意：电缆接线盒（通气口）必须保持与大气相通，保证传感器能感受大气压变化。

四、操作与调试

4.1 通电自检

连接探头与采集仪，接通电源后观察指示灯——电源灯常亮、通讯灯闪烁表示设备正常。通过后台软件或APP读取探头数据，检查水位数值是否稳定、无跳变。测试传输模块信号强度，确认数据能正常上传。

4.2 参数配置

（1）本地终端配置

用数据线连接终端与电脑，安装配套软件。输入核心参数——井口基准面高程、传感器埋深，设置测量量程（建议比实际水位范围大20%，预留波动空间）。

（2）采集间隔设置

根据监测目的设定采集间隔：抽水试验选1秒～1分钟高频采集，常规长期监测选10分钟～1小时低频采集，以降低功耗。

（3）云端平台配置（无线款）

登录云端监测平台，输入设备SN码完成绑定。远程同步采集间隔、水位上下限预警阈值，设定超标后短信/APP提醒。

4.3 零点校准

对于投入式水位计，将探头提出水面悬空放置（确保无液体压力），进入校准菜单选择“零点校准”并保存。也可将探头置于已知水位的容器中，对照实际水位调整零点参数。

4.4 数据校验

新安装仪器静置24小时后，用便携式电测水位计手动测量水位，对比自动记录值，误差≤1cm即为合格。常规监测每月校准1次，抽水试验需每日校准，以消除传感器漂移误差。

五、日常使用与数据管理

5.1 数据查看与导出

本地查看可将U盘插入终端导出历史数据，用配套软件生成水位-时间曲线和数据报表。远程查看可登录云端平台或手机APP，实时查看当前水位、水温数据，筛选任意时间段的历史趋势。

5.2 数据备份

定期将本地数据导出至电脑硬盘，云端数据自动同步备份，避免存储溢出或设备故障导致数据丢失。

六、维护保养

6.1 定期清洁

每月至少清洗一次探头。取出探头，清除附着杂物。清洁引压孔时，可使用三氯乙烯或酒精注入孔内至一半高度，浸泡约5分钟，轻微晃动，重复多次。探头、电缆和卷轴可用无磷清洁剂和温水清洗。

6.2 电池与信号检查

内置锂电池寿命3～5年，定期查看电量，低于20%时联系厂家更换。无线款每月检查信号强度，信号弱时调整模块位置或加装信号放大器。

6.3 注意事项

安装时需拧紧变送器后再通电；拆卸前必须先断电；

仅用中性试剂清洁，禁用酸、碱或腐蚀性溶剂；

每次使用后将探头擦拭干净；

定期检查电缆有无破损，密封接口是否完好。

七、常见故障与排查

故障现象	可能原因	处理方法
无数据输出	电源未接通或接线错误	检查供电及接线是否正确
数据跳变/不稳定	探头倾斜、气泡残留或附近有水流扰动	检查探头垂直度，排空空气，避开扰动区
数值偏差大	零点漂移或参数设置错误	重新进行零点校准，核对参数设置
无线数据无法上传	信号弱或SIM卡异常	检查信号强度，确认SIM卡状态
电池续航缩短	电池老化或采集频率过高	联系厂家更换电池，适当降低采集频率

八、安全提示

深井安装时务必佩戴安全帽、安全带，做好安全防护；

进入有限空间作业前，须确认井内无有毒有害气体积聚；

野外多雷区需加装防雷接地装置；

操作电气设备时佩戴绝缘手套。
