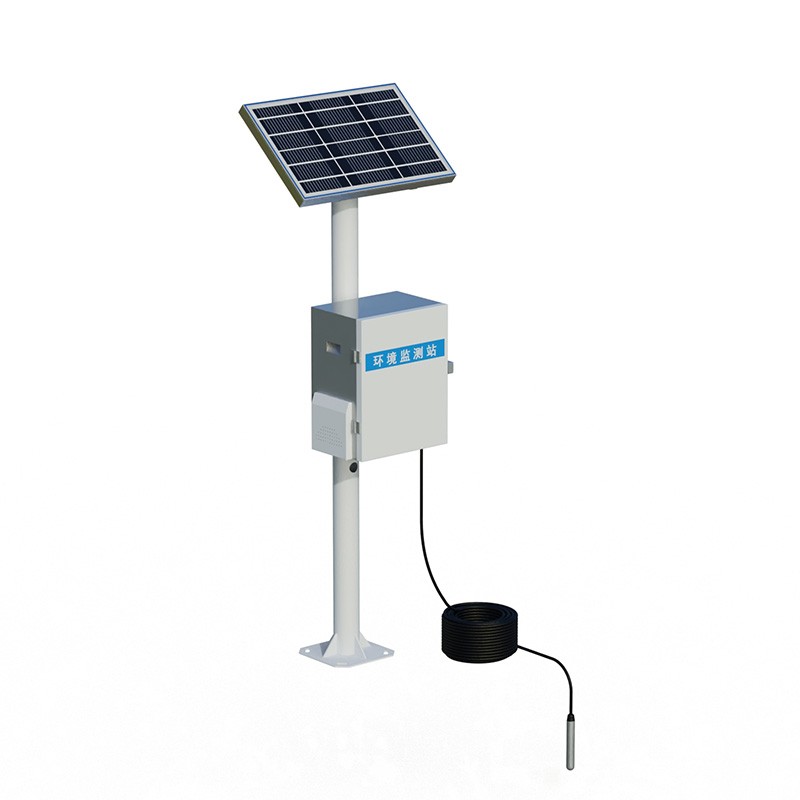

地下水位监测仪校准

一、目的与适用范围

地下水位监测仪用于长期、连续观测地下水埋深或水位高程，其测量结果直接用于水资源评价、超采区考核、地面沉降与海水入侵分析、工程渗流安全评价等。传感器、信号调理电路、数据采集终端及安装条件在运行过程中会产生示值偏移，校准的目的是确定仪器示值与标准量值之间的偏差，给出修正值或修正系数，使监测数据具备量值溯源性。

本内容适用于以静水压力原理、气泡压力原理、浮子机械传动、超声波反射、雷达反射等原理工作的地下水位监测设备，涵盖安装调试阶段的首次校准、运行期间的周期性校准、维修或更换部件后的校准，以及日常运维中的现场比测（校测）。

二、校准依据

校准工作通常以现行国家标准、行业标准、计量检定规程及产品技术说明书为依据，常用文件包括：

GB/T11828.2《水位测量仪器第2部分：压力式水位计》

GB/T51040《地下水监测工程技术标准》及相关水位观测标准

SL/T150《水文仪器现场校准规范》

JJG882《压力变送器检定规程》、JJG971《液位计检定规程》

JJG（水利）002《浮子式水位计检定规程》

JT/T572《水运工程地下水位计》

地方地下水监测站运行维护技术规定

标准器与配套设备应在有效检定或校准周期内，其测量不确定度一般不大于被校仪器最大允许误差绝对值的三分之一。

三、仪器类型与校准关注点

类型	测量原理	校准主要关注点
投入式压力水位计	静水压力换算水柱高度	零点输出、压力—水位换算系数、温度补偿、透气电缆导气通畅性
气泡式水位计	气室平衡压力换算水头	气源稳定性、管路密封性、压力传感器零点与线性
浮子式水位计	浮子随水位升降带动编码器	水位轮周长、绳索长度变化、传动机构空回、静水时间
超声波水位计	声波往返时间测距	声速温度补偿、安装基准距离、井壁反射干扰
雷达（导波）水位计	电磁波反射测距	介质介电常数变化、安装基准、信号阈值

不同原理的仪器在实验室条件下可通过压力源、标准水位台或标准水槽完成量值传递，在野外条件下则主要通过人工实测埋深与自动监测值比对来核验综合误差。

四、校准周期

周期性校准一般不超过12个月；处于重要考核站点、数据漂移趋势明显或运行环境恶劣（高温、高湿、强腐蚀、频繁抽水）的仪器可缩短至6个月或更短。出现下列情况时应立即安排校准或现场核查：更换传感器探头或电缆、仪器维修后、井壁坍塌或滤水段淤堵、长期浸泡于腐蚀性介质后、数据出现突变或持续单向漂移、遭受雷击或浸水事故后。

五、校准前准备

1.环境条件：实验室校准宜在常温常压、无明显振动和电磁干扰的条件下进行；井下或井口作业前须检测井内氧气与有毒有害气体浓度，确认通风与作业安全条件，井下作业应执行有限空间作业规定。

2.标准器与工具：标准压力发生器或活塞式压力计、精密数字压力计（用于压力式与气泡式）；标准钢卷尺、电测水位计或测绳、水准测量仪器（用于现场比测）；精密数字多用表或过程校验仪（用于电流、电压输出检测）；温度计、通井器、防水接头、记录表格等。

3.设备状态检查：外壳无破损与腐蚀穿孔，电缆护套完整、接头防水良好，透气电缆导气管无堵塞、无进水，探头悬挂深度与竣工资料一致，井口固定点标志完好，数据采集单元供电与通信正常。

4.资料核对：确认量程、输出信号形式（4—20mA、RS-485、脉冲或直读数值）、标称准确度等级、上次校准记录与修正值，以及井口固定点高程数据。

六、校准项目与方法

6.1零点校准

对压力式与气泡式水位计，将传感器置于与大气连通的常压状态（探头不浸入水体，透气电缆畅通），通电预热后记录输出信号。连续观测不少于10min，取稳定后的输出值作为零点输出；零点漂移超出技术条件规定的限值时，应先排查传感器受潮、透气电缆堵塞、供电波动等原因，再决定是否调整零点参数。

对浮子式、超声波和雷达水位计，零点体现为安装基准：测定井口固定点或探头安装基准面至某一已知水面的距离，将仪器示值调整至与实测基准一致。

6.2量程与线性校准

在量程范围内均匀选取不少于5个校准点（通常为满量程的0%、25%、50%、75%、100%），按升压（升水位）行程逐点记录仪器示值，到达上限后按降压（降水位）行程返回，形成上下行程数据。每个校准点重复测量不少于3次，取算术平均值。

计算内容包括：

示值误差：同一校准点上仪器示值与标准值之差；

回差：同一校准点上升行程与下降行程示值之差，反映迟滞与传动空回；

重复性：同一校准点多次测量结果的最大值与最小值之差；

线性度：各校准点误差相对于拟合直线的偏离程度。

压力式水位计在量程超过10m时，可用压力计或压力罐模拟水位压力进行检定；量程在10m以内时，宜在水塔或水位试验台上完成。浮子式水位计的检定应在水位与仪器均稳定后读数，静水时间一般不少于1min。

6.3温度影响核查

压力传感器输出随温度变化会产生零点漂移和灵敏度漂移。核查方法是在不同温度条件下（或利用恒温装置）记录同一标准压力点的输出，计算温度系数。具备温度补偿功能的仪器应验证补偿参数是否有效；不具备温度补偿的仪器应在数据处理中按实测水温或井内温度进行修正。高温环境下的超声波和雷达水位计还需检查信号衰减情况。

6.4密封性与电气性能检查

压力式传感器按产品技术条件施加规定倍率的额定压力并保压规定时间，观察是否渗漏、输出是否稳定；同时测量电缆芯线间及对屏蔽层的绝缘电阻，检查接头防水性能。浮子式水位计应检查井管密封状况，防止地表水或雨水沿井口倒灌干扰观测。

6.5数据采集与传输一致性

核对采集终端的采样间隔、存储容量、时钟准确度，检查发送端与接收端数据是否一致，验证断网后的补传机制与报警功能。时钟偏差会引起数据时间标签错误，应在校准记录中一并修正。

6.6现场比测（校测）

现场比测是地下水位监测中最常用的校准核验手段，采用人工实测埋深与自动监测值比对的方式进行。

人工测量要求：水位数值以米为单位，精确至0.01m；每次测量井口固定点至地下水面的距离两次，两次间隔不少于1min，取平均值；两次测量值之差超过0.02m时应重新测量。井口固定点有高程值时，水位值等于固定点高程减去埋深值；无高程值时只记录埋深。

比测时段：应在水位平稳时段进行，避开周边抽水、集中取水、潮汐影响和数据整点上传时段。

误差限值：自动监测埋深值与人工测量埋深值之差的绝对值应符合下列规定：

埋深范围	允许误差绝对值
大于0m、不大于10m	不大于2cm
大于10m、不大于30m	不大于3cm
大于30m、不大于50m	不大于4cm
大于50m	不大于5cm

部分行业技术要求对自动监测仪本身提出的精度指标为±0.01m，具体执行时应以项目所对应的技术标准为准。

超差处置：比对误差超出限值时，应对仪器进行调试或维修，重新校准并记录，必要时对超差期间的监测数据按修正值进行订正。

七、数据处理与结果判定

校准数据应按校准点、行程、重复次数分项记录，计算示值误差、回差、重复性与线性度。判定原则为：各项误差均不超过相应技术标准或产品技术条件规定的最大允许误差时判定为合格；任一项超差的，先进行参数调整并复校，复校仍不合格的应维修或更换传感器。

需要输出的结果包括：零点修正值、量程（灵敏度）修正系数、温度修正参数、安装基准修正量，以及本次校准与上次校准结果的对比（用于判断漂移趋势）。修正参数应写入采集终端或数据平台的换算公式，并在监测台账中注明生效时间。

八、校准记录与证书

校准记录应至少包含：仪器名称、型号、出厂编号、安装站点与井号；所用标准器名称、编号、溯源证书号及有效期；环境条件（温度、湿度）；校准日期与人员；各校准点的标准值、示值、误差、回差与重复性数据；人工比测的原始记录与计算结果；结论与修正参数；下次校准日期。

校准完成后应出具校准证书或校准报告；不合格时出具校准结果通知书，并注明不合格项目。运行维护阶段的现场校测应填写地下水位（埋深）校测记录表并归档。

九、常见偏差原因与处置

现象	可能原因	处置措施
零点持续单向漂移	传感器老化、透气电缆受潮或堵塞、膜片结垢	检查透气通道与电缆接头，清洁探头，复校零点；无效则更换传感器
误差随水位升高而增大	量程系数偏差、压力—水位换算取值与实际水密度不符	重新标定量程点，按实测水温修正水柱换算系数
上下行程数据不一致	传动机构空回、气路阻尼、传感器迟滞	检查水位轮与绳索、气路通畅性，按回差结果判定是否合格
数据跳变、噪声增大	电缆屏蔽层受损、接地不良、供电电压异常	测量电缆电阻与绝缘电阻，检查接地与供电，排查电磁干扰源
比测误差季节性变化	井内水温变化引起密度与声速变化	启用温度补偿，或在数据处理中加入温度修正项
与人工测量长期存在固定差值	井口固定点高程变动、探头安装深度变化	复测井口固定点高程与探头悬挂深度，更新安装基准

十、注意事项

校准作业前应确认井口固定点高程数据的现势性，因井台修缮、井管改造导致的基准变化会造成系统性偏差。压力式水位计取出或下放探头时不得碰撞井壁，避免损坏膜片与电缆。现场比测使用的钢尺水位计、测绳应经检定合格，读数时钢尺应保持垂直。井下作业必须执行通风、检测、监护制度，禁止单人作业。校准参数修改后应保留修改前数据备份，并在下一个观测周期复核修正效果。
