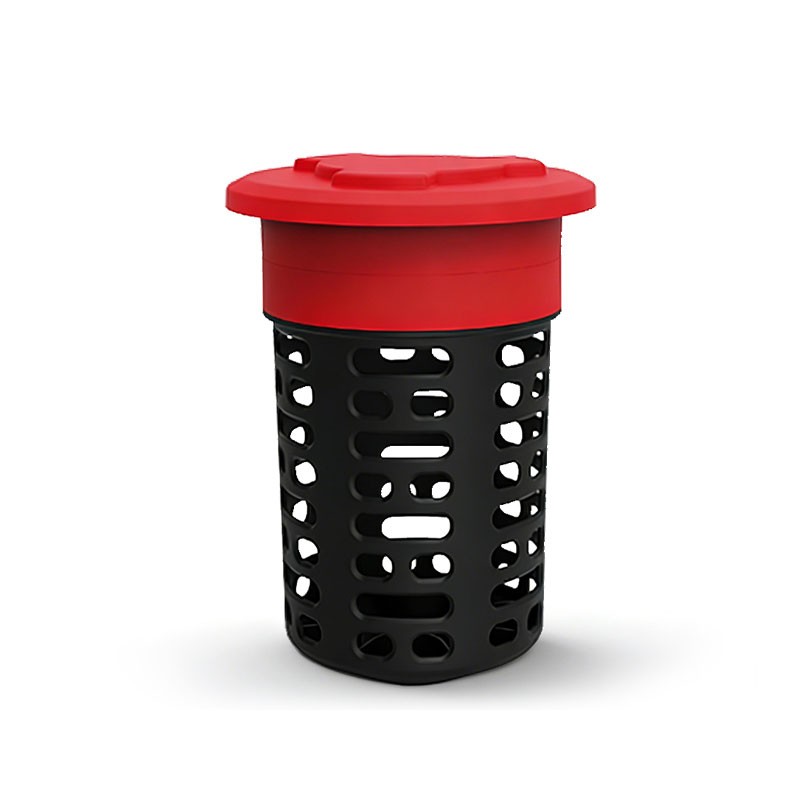

白蚁监测仪校准

一、校准的定位与目的

白蚁监测仪用于采集监测站内的物理量变化并判定白蚁侵入状态，其输出数据直接决定报警是否触发、防治措施是否启动。仪器在长期野外运行过程中，受温度与湿度交替变化、饵木含水率改变、虫体分泌物与土壤颗粒附着、电池电压下降、电子元件老化等因素影响，输出值会偏离初始状态。校准的作用是将仪器示值与可溯源的标准参考值进行比对，量化偏差，并在偏差超出允许范围时进行调整或维修，使监测结果保持准确、一致、可追溯。

校准属于量值溯源活动，其技术依据包括JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》、JJF1071《国家计量校准规范编写规则》等基础性规范，以及白蚁监测相关的行业与地方技术标准。校准不等同于功能检查：功能检查确认仪器能否工作，校准确认仪器测得准不准。

二、按传感类型划分的校准对象

白蚁监测仪按感知原理可分为以下几类，各类对应的校准量不同：

类型	感知量	校准对象
机械触发型	饵木位移、磁体位移、环路通断	触发行程、动作复位、开关灵敏度
阻抗/介电型	木材或介质的电阻率、介电常数	阻值示值、含水率换算值
声学/振动型	取食与爬行产生的声发射、振动加速度	通道增益、频率响应、灵敏度量级
温湿度型	站内温度、相对湿度	温度示值、湿度示值、漂移量
气体型	CO₂、甲烷等特征气体浓度	零点、量程示值、响应时间
图像/红外型	白蚁个体图像、局部温升	识别置信度阈值、温度分辨率

多模态融合设备需对各通道分别校准，再对融合判定的报警逻辑进行整体验证。

三、校准条件与准备

环境条件。实验室校准宜在温度（20±5）℃、相对湿度（50±10）%RH的室内进行，远离强电磁干扰源；仪器与标准器具同环境静置不少于30min后再开始。现场校准应避开持续强降雨、强风与高温暴晒时段，并记录作业时的环境温度与空气湿度。

标准器具。按被校通道选配：阻抗/含水率类配标准电阻箱与标准含水率试块，声学/振动类配标准振动台与信号发生器，温湿度类配经检定的温湿度标准箱，气体类配标准气体。所有标准器具应在有效检定或校准周期内，并附可溯源证书。白蚁监测相关标准也要求在设备配置中明确列出安装、维护、标定所需的专用工具。

设备预检。检查外壳有无开裂与变形，探头有无腐蚀，接线端子是否紧固，密封结构是否失效，电池电压是否低于额定下限。存在结构性损坏的设备直接更换，不进入校准流程。

四、校准项目与方法

零点校准。将传感器置于无目标信号的标准条件（干燥洁净的空白饵木、隔振台、零气）中，记录输出值；输出不为零时，通过校准菜单或配套软件执行零点归位，使空载示值归零或落在出厂零点公差内（通常不大于±1%FS）。

量程点校准。选取低、中、高不少于三个量程点，每点重复测量不少于3次，取算术平均值作为该点示值。含水率类用已知含水率的标准试块比对；温湿度类设定低温低湿、常温常湿、高温高湿三个工况，与标准箱示值比对；声学振动类输入固定频率与固定加速度量级的标准信号，检查增益与频响；气体类通入不同浓度标准气体，记录示值与响应时间。

阈值与报警功能验证。模拟触发条件，检查仪器是否在设定阈值处产生报警，报警响应延迟不超过技术规格规定值（通常不大于5min），报警信号上传完整，无漏报与误触发。相关产品标准对系统性能有量化要求：白蚁监测报警准确率大于95%，误报率小于5%；具备远程传输功能的装置，通信成功率应不低于95%。

一致性比对。将校准后的仪器与同批次已溯源的参考设备安装于同一环境（同一饵木、同一温湿度条件）下同步采集，同型号设备间示值偏差应不大于最大允许误差的二分之一。

五、判定与处理

校准结果以示值误差、重复性、响应时间、报警准确率等指标表达。水利工程白蚁综合监测相关标准规定，校准结果应满足设计精度要求，主要参数相对误差不超过±5%。出现下列情况之一时，仪器应暂停使用：示值误差超出最大允许误差、出现明显漂移、结构或传感元件损坏、信号异常。修复后须重新校准，合格方可投入使用。设备更换或升级期间，新旧设备应并行比对监测，保证数据连续性与可比性。

六、校准周期与期间核查

监测仪应按计量法规与制造商要求定期校准，关键传感器（温湿度、电阻率、介电常数、振动信号等）宜每6个月核验一次；维护周期一般不超过6个月，重点区域设备宜每季度维护一次，维护内容涵盖外观、功能、电源、信号、通信、防护及清洁。

在两次校准之间应开展期间核查，对象是漂移较大、使用环境恶劣、承担关键判定功能的仪器。核查方法包括使用有证标准物质直接测量、与高一等级计量标准比对、同型号多台设备比对等，判定原则为核查值与参考值之差不大于被校设备的最大允许误差。仪器维修、更换核心传感器、长期停用后重新启用，应立即重新校准，不受原周期限制。

七、记录与溯源

每次校准应形成记录，内容包括：仪器型号与编号、校准日期、校准人员、环境条件、标准器具名称与证书编号、各校准点的标准值与示值、误差计算、不确定度、判定结论。校准记录与维护记录一并归入监测档案，用于追溯历史数据与分析漂移趋势。标准器具的量值应可溯源至国家或国际计量标准，形成完整的溯源链。

八、影响校准有效性的因素

交叉敏感。高湿环境会引起温度测量漂移，湿度传感器数据可用于修正温度通道，校准时应同步记录湿度并在修正条件下评定误差。

安装状态。仪器倾斜、探头与介质接触不实、周边植被遮挡会改变实测值，现场校准应在与实际运行一致的安装状态下进行。

饵料状态。饵木受潮霉变、饵剂填充量偏离额定容量会改变基线，校准前需核对饵料种类与批次，变质饵料直接更换。

背景干扰。交通与机械振动、降雨入渗、地下水位变化会抬高噪声基底，阈值标定应在目标信号与背景噪声可区分的条件下完成。

电源。电池电压下降会引起信号漂移，校准前确认电压在额定范围，低电压状态下的校准结果无效。
