多普勒明渠流量监测系统使用指南

一、系统概述

多普勒明渠流量监测系统是一种基于声学多普勒原理，用于开放式渠道（如河道、灌渠、排水渠、污水排放渠等）流量在线监测的智能化设备。系统通过测量水体流速、水位及水温，结合渠道断面几何参数，利用速度面积法计算瞬时流量和累计流量。

与传统的堰槽法流量计相比，多普勒明渠流量监测系统具有无水头损失、无需建设堰槽、安装简便不需断流等显著优势。系统一体化设计，内置多种传感器，可同时测得流速、水位、温度等数据，适用于污水排放、自然河流流量、农业灌溉等多种监测场景。

二、系统组成

多普勒明渠流量监测系统通常由以下几部分组成：

1. 流速/流量传感器（探头） ——核心测量部件，包含超声波换能器，用于发射和接收超声波信号，测定水体流速。传感器底部通常集成高精度压力传感器用于水位测量，内置温度探头用于水温测量。

2. 数据采集与传输终端（RTU/遥测终端机） ——负责采集传感器数据，进行本地存储，并通过有线或无线方式将数据传输至中心平台。

3. 通信网络 ——支持GPRS、4G、NB-IoT、LoRa等多种无线通信方式，将数据加密后传输至云平台或远程服务器。

4. 软件平台 ——包括本地监控软件和远程云平台（Web端/手机APP），用于数据显示、存储、分析和报表生成。

三、工作原理

多普勒明渠流量监测系统基于声学多普勒效应测量流速：

流速测量：传感器底部的换能器向水体发射特定频率的超声波信号。声波遇到水中悬浮颗粒（如泥沙）或气泡后发生散射，换能器接收反射回波并分析其频率偏移（即多普勒频移）。多普勒频移量与被测流体的流速成正比。水中存在大量反射粒子，每个粒子对应一个多普勒频移，通过换算可求得各粒子流速，其平均值即为流体平均流速。

水位测量：通过内置高精度压力传感器测量水深，结合渠道断面形状求得过水断面面积。

流量计算：流量 = 平均流速 × 过水断面面积，即速度面积法。

水温测量：用于校正超声波在水中的传播速度，并修正压力传感器测得的水位值。

四、安装指南

4.1 安装位置选择

安装位置的选择直接影响测量精度，应遵循以下原则：

顺直段要求：探头应安装于具有固定断面的渠道顺直段。一般要求上游有10倍渠道水力半径（通常为渠道宽度）的顺直段，下游有5倍水力半径的顺直段。顺直段越长，测量精度越高。这一距离范围内不得有过流阻挡物（如水闸、堰等），以保证探头前端水流流态的均匀稳定。

水流条件：优先选择水流平稳、流速分布均匀的地段，避开弯道、闸口、跌水、支流汇入口等易造成水流紊动的位置。

避开干扰：远离大型机械设备、强电磁场源等干扰因素。探头前方3米内、后方1米内应无任何障碍物。

4.2 安装深度与高度

安装深度：探头应安装于最低水位以下，确保在任何工况下探头均完全浸没，避免露出水面。现场低水位应比探头顶部高20cm以上才能正常测量。

距渠底高度：探头应尽量安装于靠近渠底。当渠底有沉积物、淤泥、水草或滚动的卵石时，可适当抬高安装位置，避免被沉积物覆盖或被卵石冲击。一般探头距渠底高度建议为50mm—150mm，理想高度为100mm—250mm。若渠底有淤泥砂石，需将探头抬高5cm以上。

安装方向：探头应正对水流方向，发射方向指向逆水流方向，与水流方向夹角应小于5°。

4.3 支架安装

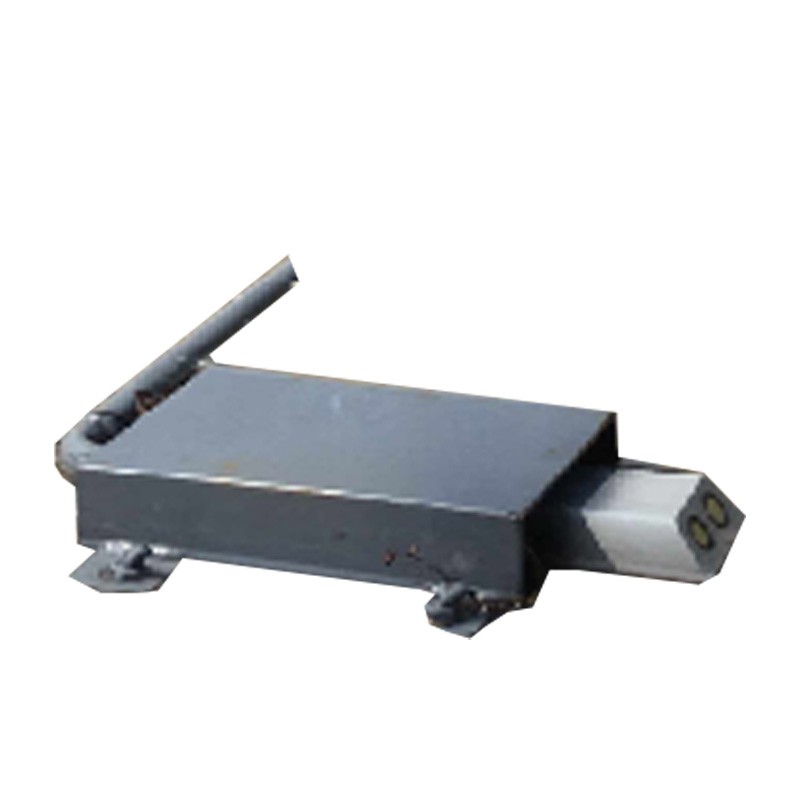

探头需通过专用支架牢固安装在渠道底部或侧壁，确保不因水流冲击而移动。支架应具备足够的强度和稳定性，能够承受水流冲击和设备重量。固定式支架适用于长期固定监测点，需牢固安装在渠道或河岸基础上。

五、操作指南

5.1 开机与连接

确认设备供电正常（通常为7.5-16VDC或12V/24V直流电）。

接通电源，观察状态指示灯——绿色常亮表示正常工作，红色闪烁需检查电源极性是否接反。

对于便携式设备，长按手持控制器上的开机按钮（通常4秒）即可开机。

通过RS485（Modbus协议）接口将传感器与数据采集终端或电脑连接。

5.2 参数设置

设备上电后，需通过调试软件或操作界面进行以下基础参数设置：

断面参数输入：输入渠道的几何参数，包括渠高、渠宽及断面形状（矩形、梯形、圆形等）。

设备地址设置：设置设备通信地址（出厂默认通常为001）。

采样间隔设置：设置数据采集的时间间隔。

补偿参数：根据需要设置液位补偿和流速补偿系数。

5.3 数据采集与读取

参数设置完成后，系统即可开始自动测量。实时数据通常包括：

瞬时流速（m/s）

水位/水深（m）

瞬时流量（m³/s）

累计流量（m³）

水温（℃）

数据可通过以下方式读取：

本地终端显示屏直接查看

电脑配置工具读取

远程云平台或手机APP实时查看

5.4 数据远程传输

系统支持通过GPRS、4G、NB-IoT等无线通信模块进行数据远程传输。可设置定时传输或远程招测，也可进行远程参数设置。数据传输通常支持MQTT/HTTP协议。

六、日常维护与保养

6.1 探头清洁

多普勒流速仪的两个换能器必须保持清洁，发射处不得有任何遮挡或附着物。

清洁频率：建议每两周到一个月到测量点位进行检查或清理。

清洁方法：用软布或海绵蘸清水轻柔清洁换能器表面。严禁使用硬质工具刮擦，以免损伤压电陶瓷晶片。

若探头表面有泥沙或附着物，及时用清水冲洗清除。

6.2 巡检与校验

日常巡检：观察换能器表面有无生物附着、泥沙淤积或结垢。检查水位计窗口是否结露或污损。

定期校验：每季度可使用便携式流量计开展在线比对校验。若偏差超过设定值（如±5%），需重新调整声速参数或进行多普勒偏移校正。

年度检定：每年联系厂家进行专业计量检定，修正传感器漂移。

6.3 供电与线路维护

保持供电电压稳定。

定期检查电缆连接是否松动、破损。

内置避雷器宜定期检测，雷雨季节后检查浪涌保护是否完好。

冬季需注意保温防冻，防止传感器结冰导致零位漂移。

6.4 长期停用管理

长期停用后再次启用，宜重新进行零点及满量程校准，并检查密封圈老化情况，必要时更换老化部件。

七、常见故障与处理

故障现象	可能原因	处理方法
设备无法开机	电源故障、电池耗尽、极性接反	检查供电线路，确认电源极性正确
无数据输出	接线错误、通信故障	检查RS485接线（A/B线），确认设备地址正确
流速数据为零	探头未浸没、水位过低	检查水位是否高于探头顶部15-20cm
数据波动大、不稳定	安装位置流态不稳、有紊流或涡流	检查安装点水流条件，调整至顺直段
测量值偏差超标	探头污损、参数设置错误	清洁探头，重新校准或调整补偿系数
信号弱或无信号	水中悬浮颗粒/气泡不足	多普勒法需水体含足量悬浮物或气泡
后台无数据	通信模块故障、SIM卡问题	检查通信模块状态及网络信号

八、安全注意事项

电气安全：接线前务必切断电源，信号线应使用屏蔽电缆并远离动力电缆，减少电磁干扰。

防雷保护：在雷暴多发区，设备应安装浪涌保护器并良好接地。雷雨及大风天气禁止安装作业。

防水密封：接线盒需做好防水密封，电缆引入口宜向下安装，防止潮气侵入。

环境防护：室外安装需配置防雨、防晒、防雷设施，电子单元防水等级不低于IP65。

探头防护：探头前端的超声波发射与接收装置不得用硬物划伤或冲撞。底部压力传感器的感应部位不得用细长硬物接触。

九、应用条件说明

多普勒明渠流量监测系统适用于以下条件：

适用水体：含悬浮颗粒或气泡的水体，如污水、含沙水流、河道水等。纯净水不适用。

流速范围：通常为0.02m/s—10m/s，低流速条件下（<0.5m/s）尤其适用。

水位要求：水位高于探头顶部15—20cm即可正常测量。

断面要求：渠道断面形状规则稳定，顺直段满足长度要求。
