水位自动监测系统使用指南

一、前言

水位自动监测系统是用于实时测量和记录水位变化的水文监测装置，广泛应用于河流、湖泊、水库、洪涝防汛、灌区输水等水利工程的水位监测，也可用于城市道路积水、地下空间水位、污水处理等市政工程。本指南适用于各类水位自动监测系统的安装、操作、维护及日常管理，用户在使用前应仔细阅读并妥善保管。不同品牌、型号的设备在具体操作细节上可能存在差异，请结合实际设备说明书操作。

二、系统概述

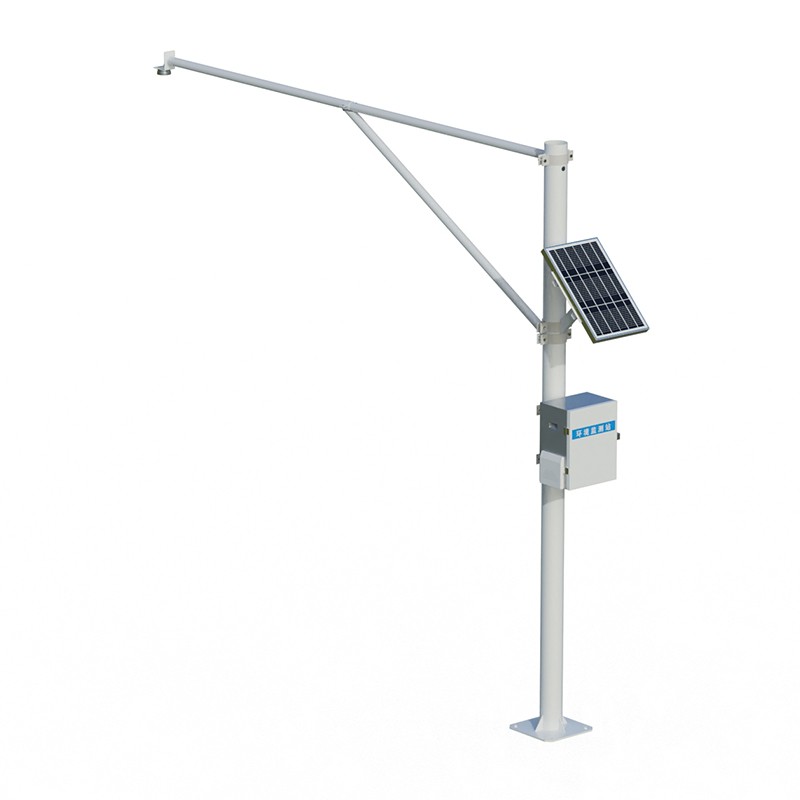

2.1 系统组成

一套完整的水位自动监测系统通常由以下部分组成：

组成部分	功能说明
水位传感器（探头）	实现水位数据的采集与探测，常见类型包括压力式、超声波式、雷达式、浮子式、电极式等
数据采集与传输模块（RTU/DTU）	接收传感器数据并通过无线网络（4G/5G/NB-IoT/北斗等）上传
供电系统	太阳能板+蓄电池组合、市电供电或内置电池
安装支架/机箱	固定设备、防水防护
云平台/监控软件	数据接收、存储、显示、分析与报警

部分设备采用一体化设计，将传感器、采集终端、通信模块等集成于一体；也有分体式设计，传感器与主机分开安装。

2.2 工作原理

以投入式水位监测设备为例，其基于静压液位测量原理——液体内部某点的静压力与该点距液面的垂直高度成正比。探头浸入液体后，压力作用于感应膜片，传感元件将机械形变转化为电信号，经温度补偿和线性校正后输出与液位对应的标准信号。

超声波/雷达式水位计则安装在水面上方，通过发射波束并接收反射信号来测量水位。

三、安装指南

3.1 安装前准备

（1）设备验收

开箱检查设备及附件数量，核对装箱单；检查外观有无损坏；确认合格证、检测证书齐全。使用万用表测量传感器芯线间电阻值并记录，检查绝缘电阻是否符合要求。

（2）工具与配件准备

根据安装环境准备相应工具和配件，一般包括：万用表、扳手、卷尺、绝缘胶带、接地线、电缆固定卡箍、防水接头、配重块、PVC穿线管等；深井安装还需准备安全帽、安全带等安全防护装备。

（3）现场勘查与选址

压力式水位计：探头安装位置应避开进水口、搅拌区域、涡流和气泡聚集区。深井监测时，探头置于监测井过滤器以下1～2m处，远离抽水管或泵体3m以上。

超声波/雷达式水位计：安装在水面上方固定支架上，确保测量波束垂直对准水面，测量路径无障碍物（如漂浮物、水草），最高水位不得进入测量盲区。

数据采集设备：安装在干燥、通风、避光处，远离高压电线5m以上，便于防雷接地。

（4）设备通电自检

连接探头与采集仪，接通电源（通常为DC12V或DC24V），观察指示灯：电源灯常亮、通讯灯闪烁表示设备正常。通过配置软件读取数据，检查水位数值稳定无跳变；测试传输模块信号强度，确认数据能正常上传至云平台。

3.2 探头安装

（1）安装方式

敞口容器或静水中，将探头直接投入底部，在容器开口处用尼龙带或安装架固定电缆。

流动液体或有搅拌的工况下，建议将内径约45mm的钢管（在不同高度打若干小孔）固定于水中，再将探头放入钢管内使用。

探头应保持垂直向下投入水中，避免倾斜导致压力分布不均。

（2）配重与固定

深井或流动水体中，在探头尾部安装不锈钢配重块（重量根据现场情况确定），确保探头垂直下沉。使用专用卡箍将电缆固定在配重块或井壁支架上。电缆长度超过100米时，应增加承重钢丝绳与电缆一同下井，防止电缆受力过重。

（3）深度控制

缓慢下放探头，同步记录电缆下放长度。深井（＞50m）建议采用绞车下放，浅井（≤50m）可人工缓慢下放。安装后，轻提轻放探头2～3次，排空内部空气，确保压力膜片与水体充分接触。

3.3 电缆敷设与密封

在井口或容器开口处用卡箍将电缆固定在支架上，预留1～2m余量以应对水位波动或沉降导致的电缆拉伸。

电缆敷设路径应避开尖锐物体和高温区域。野外敷设需穿PVC管埋地，深度不小于30cm。

电缆穿过井口或容器壁处需加装防水接头并填充密封胶，确保IP68防护等级。电缆接线盒（通气口）必须保持与大气相通，保证传感器参考端能感受大气压变化。

3.4 供电与通信安装

连接太阳能充电控制器、蓄电池和太阳能板，确保极性正确。太阳能板朝向正南（北半球），倾角与当地纬度相近。

插入4G/5G物联网卡或北斗卡，确认信号强度良好。

线缆穿过设备接口处需加装防水接头和密封胶。

四、操作与调试

4.1 电气连接

按设备接线图连接电源线和信号线。确认供电电压符合要求（通常DC12V或DC24V），注意电源正负极正确，信号线连接牢固并做好绝缘处理。

4.2 参数配置

新装或大修后必须进行参数配置。使用配置软件（电脑或手机APP）通过串口、蓝牙或无线方式连接数据采集器，完成以下参数设置：

基本参数：设备ID（站点编号）、站点名称、流域信息等

通信参数：APN、服务器IP地址、端口号等

采集与上报频率：如每5分钟采集一次、每10分钟上报一次（汛期可加密至1分钟）

水位基准标定：读取现场人工水尺标准水位值，在终端录入水位零点、底部高程，完成基准校准

报警阈值：设置警戒水位、保证水位、洪水位等分级报警阈值

传感器参数：水位计类型、量程、零点偏移等

4.3 零点与满量程校准

零点校准：将探头提出水面或置于大气中，此时输出应约为4mA（或对应零点值），偏差较大时进行零点调整。

满量程校准：将探头置于已知深度的水中，检查输出是否与对应水位一致，必要时进行调整。

4.4 开机与自检

闭合机箱总电源开关，采集终端与水位传感器依次上电，等待3～5分钟整机自检。自检内容包括：传感器读数是否正常、通信模块信号是否良好、数据能否正常上传。设备正常启用后无需人工频繁操作。

五、日常运行与维护

5.1 日常运行

确认设备已设置好参数并调试无误后启动测量。

通过云平台或监控软件实时查看水位数据，支持地图定位、动态曲线显示。

按时间筛选历史记录，可导出表格、生成报表。

关注报警信息，超限自动触发短信或平台报警，管理人员应及时响应处理。

5.2 定期维护

为确保系统的长期稳定性和准确性，需定期进行维护：

（1）巡检频次

每年巡检至少3次，汛前完成1次现场巡检，汛期内完成2次现场巡检。

（2）巡检内容

检查设备工作状态、数据传输是否正常

清洁传感器和探头表面，确保无遮挡、无结冰、无杂物

清理水位计周边的水草、淤沙

设备加电运行、电压测试、设备运行状况观察

检查线缆是否有破损、接头是否松动

（3）定期校准

定期校核水位数据，比对人工水尺读数与系统读数的一致性，发现偏差及时校准。

5.3 特殊环境维护

恶劣环境下使用的设备需加强防护措施，如加装遮阳板、防雷装置等

冬季注意防冻，防止传感器结冰损坏

汛期加密巡检频次，确保系统稳定运行

六、常见故障排查

故障现象	可能原因	处理建议
设备无法开机	电源故障、电池亏电	检查供电线路、更换电池或检查太阳能充电
数据无输出或跳变	探头未浸入水中、电缆破损、接线松动	检查探头位置、检查电缆完整性、重新连接线路
数据传输中断	通信信号弱、SIM卡欠费、服务器地址错误	检查信号强度、确认SIM卡状态、核对通信参数
水位读数偏差大	零点漂移、探头被淤泥覆盖、基准参数错误	重新校准零点、清理探头、核对水位基准设置
雷达/超声波无信号	探头表面有遮挡物、测量盲区	清理探头表面、检查安装高度是否在盲区之外

如遇无法解决的故障，应及时联系设备供应商或专业技术支持。

七、安全注意事项

安装作业应由专业人员操作，雷雨及大风天气禁止安装作业。

深井安装时，作业人员必须佩戴安全帽、安全带、绝缘手套等防护装备。

电气接线时务必确认电源已断开，避免触电事故。

应建立设备安全保护制度，测站可委托看管；无人看管测站应架设围栏，设立警示牌。

压力式探头不得直接接触水底，应保持适当距离以防淤泥覆盖。

水位传感器安装时，务必保证测量面水平，以免影响测量精度。

八、附则

本指南为通用性使用指南，具体操作请以实际设备附带的产品说明书为准。

建议建立设备运行台账，记录设备安装、调试、维护、校准及故障处理等全生命周期信息。
