水位自动监测系统校准

一、校准的定义与目的

水位自动监测系统校准，是指在规定条件下，将监测系统的水位示值与已知标准量值进行比对，确定其示值误差、零点偏移、重复性及稳定性，并据此修正设备参数或给出修正值的一组技术操作。

校准的目的包括四个方面：

确定量值准确性：通过比对确认系统输出的水位值与实际水位的偏差是否在允许范围内。

建立溯源关系：使现场监测数据通过标准器具和基准高程，溯源至国家高程基准。

消除累积偏差：修正传感器漂移、安装高程变化、参数失配等因素造成的系统性偏差。

保障数据一致性：保证同一站点不同时期、不同站点之间的水位数据具备可比性，满足防汛调度、水资源管理、水文资料整编的应用要求。

校准与检定存在区别：检定属于法制计量管理范畴，依据检定规程对计量器具作出合格与否的判定，具有强制性；校准主要依据校准规范或技术文件，确定示值误差并给出修正信息，不作出合格判定，属于量值溯源的技术活动。水位自动监测系统的现场工作以校准和比测为主，传感器本体的周期检定由具备资质的计量技术机构执行。

二、系统构成与校准对象

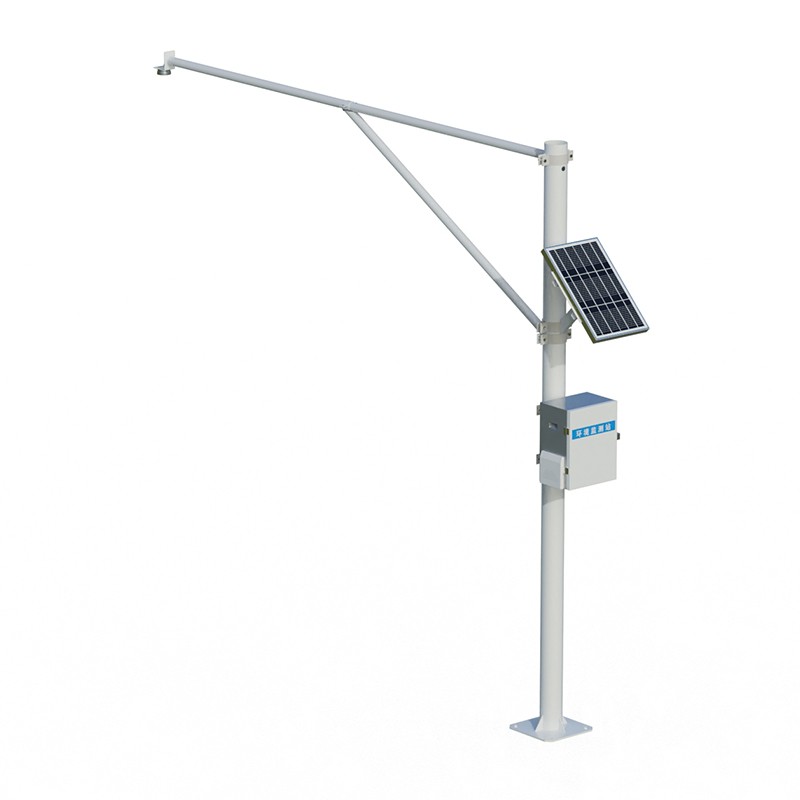

水位自动监测系统通常由水位传感器、遥测终端、通信设备、供电单元、中心站数据接收平台及附属设施（水尺、测井、安装支架、水准点）构成。

校准对象覆盖完整测量链路，不能只针对传感器：

环节	校准内容
水位传感器	零点偏移、示值误差、回差、重复性、输出信号误差
安装基准	传感器安装高程、水尺零点高程、水准点高程
遥测终端	采集分辨力、模数转换线性、参数配置（量程、偏移量、采样间隔）
时钟	走时误差、对时同步
数据传输	端到端时延、数据完整性、告警触发响应

常见水位传感器类型及校准关注点：

浮子式水位计：水位轮与钢丝绳的传动误差、编码器计数、悬锤与平衡锤运行状态、测井淤积。

压力式（投入式）水位计：零点对应大气压状态的输出、通气管通畅性、透水石堵塞、水体密度变化引入的换算误差。

气泡式水位计：气管气密性、气泵启停压力、气容固定高程、气管垂顺度。

超声波水位计：声速温度补偿、波束垂直度、盲区设置、安装高度偏移。

雷达水位计：安装垂直度、波束遮挡、介电常数与反射阈值参数、虚假回波抑制。

三、技术依据

水位自动监测系统校准工作通常依据下列文件：

GB/T 50138《水位观测标准》

SL 61《水文自动测报系统技术规范》

GB/T 11828《水位测量仪器》系列标准

JJG 971《液位计检定规程》

JJG 860《压力传感器检定规程》

SL 384《水位观测平台技术标准》

SL 58《水文测量规范》

设备制造商技术说明书及出厂检定证书

四、计量特性与校准项目

4.1 示值误差

在各校准点上，系统输出水位值与标准水位值之差。按量程内均匀分布选取校准点，包含上限值与下限值，一般不少于5个点；上行程与下行程分别读取，用于评估回差。

4.2 零点偏移

系统在零水位状态下的输出与零值之差。零点偏移是水位初始值设置误差的主要来源，也是现场校准中调整频次最高的参数。

4.3 重复性

在同一水位点连续多次测量，各次示值之间的离散程度，通常用实验标准差或极差表示。

4.4 稳定性与漂移

在规定时段内，零点或某一校准点示值的变化量。零点漂移量通常以满量程的百分比表示。

4.5 分辨力与输出信号误差

水位计的分辨力一般为0.1 cm或1.0 cm。具备模拟量输出的传感器，还需检定输出电流（如4 mA～20 mA）与实际液位的对应关系误差。

4.6 时钟误差

自动监测设备的采样与上报依赖内部时钟，时钟误差会造成水位过程的时间错位，需定期校时并纳入校准记录。

4.7 误差限值要求

依据 GB/T 50138，自记水位计的允许测量误差与水位量程相关：

水位量程 ΔZ	综合误差
ΔZ ≤ 10 m	2 cm
10 m ＜ ΔZ ≤ 15 m	2‰·ΔZ
ΔZ ＞ 15 m	3 cm

运行期间的比测与校测要求：比测综合不确定度（置信水平95%）一般不超过3 cm，系统误差为±1 cm；风浪较大地区综合不确定度可放宽至5 cm，比测累积次数一般不少于30次。校测水位与自记水位系统偏差超出±2 cm时，应经确认后重新设置水位初始值。

五、校准条件

5.1 环境条件

室内检定环境温度一般控制在15 ℃～25 ℃，相对湿度不大于70%。

现场校准应避开雷雨、大风、洪水暴涨期及结冰期；风浪较大时应在水面相对平静时段读数，或取峰谷读数的平均值。

校准现场应无强电磁干扰，传感器附近无新增遮挡物与施工扰动。

5.2 安装状态条件

传感器安装牢固，垂直度偏差一般不超过±1°，波束或声束方向与水面垂直。

测井无结构性变形，进水管与沉沙池无严重淤积。

压力式水位计通气管畅通，探头透水部分无堵塞、无破损。

气泡式水位计气管无漏气、无折弯，气容固定高程无变化。

5.3 设备状态条件

通电预热，预热时间一般不少于15 min，或按制造商规定执行。

供电电压正常，通信链路通畅，终端参数可读写。

六、标准器具与量值溯源

现场校准常用标准器具：

水准仪（不低于DS3级）与因瓦水准尺或双面水准尺

检定合格的钢卷尺、测深钢卷尺、测针式水位计、悬锤式水位计

标准水位标尺（最小分度1 mm）

标准压力源或活塞式压力计（用于压力式传感器）

数字多用表（用于电流、电压信号检测）

高精度温度计（用于温度补偿验证）

秒表或标准时钟（用于时钟误差测试）

所有标准器具应在有效检定周期内，并保存检定证书，构成完整的溯源链。基准高程应从已知等级水准点引测，按四等水准测量要求施测。

七、校准方法

7.1 基准高程联测

从已知水准点引测至站点水尺零点或传感器安装基准面，计算基准面绝对高程，与原始档案记录比对。高程变化超出允许限差时，应查明原因（基础沉降、支架位移、冲刷、施工扰动），修正基准参数或重新埋设水准标志。

水尺零点高程变动大于1 cm时，应查明变动原因与时间，并对相关水位记录进行订正。

7.2 人工水尺比对法

适用于设有水尺的站点，是最常用的现场校准方法。

操作要点：在校准时段内，选取低、中、高三个特征水位段，同步读取人工水尺水位值与系统输出水位值。每组读数取多次平均值以削弱波浪影响。连续有效比对数据一般不少于10组。计算各组偏差的均值（系统误差分量）与标准差（随机误差分量）。

7.3 标准尺悬挂法

适用于测井型浮子式水位计。将检定合格的标准钢尺沿测井垂直悬挂，尺铊触底后读取尺面水位读数，与设备输出值逐点比对。

7.4 静水井升降法

适用于具备注水、排水控制条件的站点。以标准水位标尺为参考，通过可控注水或排水改变井内水位，在量程的0%、25%、50%、75%、100%五个点上进行上行程与下行程校准。

7.5 实验室标定

传感器送检或出厂前，在标准水槽、立式液位检定装置或压力罐中完成。压力式水位计通过标准压力源施加对应水柱高度的静压；超声波与雷达水位计在标准距离条件下调整声速补偿参数与反射阈值。

7.6 回归拟合与参数修正

将各校准点上标准水位值与仪器读数组成数据对，以标准水位值为自变量、仪器读数为因变量，采用最小二乘法拟合出一条回归直线。该直线的斜率反映仪器输出随水位变化的灵敏度，直线在零水位处的截距反映仪器的零点偏移量。

拟合得到这两个量之后，将其写入遥测终端的斜率修正参数与零点偏移参数，完成线性修正。修正后需在各校准点重新采集数据，计算残差，确认残差分布无系统性倾向且最大残差处于允许误差范围内；若个别点的残差明显偏大，应检查该点的读数过程或安装状态，排除异常后重新拟合。

对于输出呈明显非线性特征的传感器，应采用分段修正：按水位区间分别拟合，各区间独立设置修正参数，区间边界处应保证修正值连续。

八、现场作业流程

资料调取：水准点高程数据、设备安装高程记录、前次校准记录与证书、近期水位过程线。

现场环境与安全核查：确认边坡稳定、水流条件、救生防护装备、断电与防雷措施。

外观与安装状态检查：传感器、线缆、支架、测井、通气管、气管的完整性。

基准高程联测：引测并复核基准面高程。

零点校准：在已知零位状态下调整零点偏移参数，重复三次取平均值。

多点比对：按选定校准点采集上、下行程数据，每点重复不少于三次。

误差计算与判定：计算示值误差、回差、重复性，与允许限值比对。

参数调整：通过终端配置界面修正零点偏移量与斜率系数；不具备现场修正条件的设备，记录修正系数用于资料整编。

复核验证：调整后重新比对，确认误差满足要求。

时钟与通信测试：校时，测试端到端数据延迟与告警触发功能。

记录归档：填写校准记录表，出具校准报告或校准证书。

九、校准周期与触发条件

首次校准：新建站点或更换核心传感器后，在试运行期间完成。

周期校准：正常运行站点一般每12个月一次；处于淤积严重、冰冻、强风浪等环境的站点可缩短至6个月。

运行期校测：基本水位站汛期前、汛期中、汛期后各开展一次全面检查维护，每旬校测不少于1次；专用水位站每季度校测不少于1次；洪水过后及时校测。

即时校准触发条件：设备维修或更换、传感器移位、遭雷击或洪水冲击、清淤作业后、支架受撞击、数据出现持续单向偏差。

十、误差来源与控制措施

误差来源	控制措施
传感器零点漂移	定期零点校准，记录漂移趋势，超出限值更换传感器
安装高程变化	定期水准联测，修正基准参数
温度、含沙量、含盐度变化	启用设备的温度与密度补偿功能；不支持补偿的设备采用人工观测重新标定参数
水位波动与风浪	短时段内多次采样取平均；对水位过程进行平滑滤波；风浪大时取峰谷平均值
测井水位滞后	测井设计符合 SL 384 要求；通过试验确定涨率引起的误差规律并订正
时钟走时误差	定期对时，超差时按比例法订正时间
动水水面倾斜	以静水期比对结果为准，或在数据处理中引入流速修正系数
信号遮挡与虚假回波	清理遮挡物，调整安装角度，设置虚假回波抑制

十一、记录与报告内容

校准记录应至少包含：

站点名称、站号、地理位置坐标

传感器型号与出厂编号、安装高程、量程范围

遥测终端型号、固件版本、采样间隔、上报间隔、通信方式

标准器具名称、型号、编号、检定有效期

环境条件（气温、水温、天气、风浪情况）

基准高程联测数据

比对数据表：标准值、系统输出值、偏差、上/下行程标识

修正前后的参数取值

时钟误差与通信延迟测试结果

供电电压与蓄电池状态

校准结论（合格、限用、不合格）与下次校准日期

校准记录应随设备档案长期保存，作为水位资料整编与数据质量追溯的依据。

十二、质量保证要求

校准人员应具备水文测验或计量校准相关培训经历，熟悉所用标准器具的操作。

标准器具的量值不确定度一般应不大于被校设备允许误差的三分之一。

同一站点的历次校准结果应进行趋势分析，偏差变化出现异常时应缩短校准周期并排查原因。

传感器更换后，应按新建站点要求重新完成比测与校准，不得直接沿用原有参数。

校准过程中对系统参数的任何修改，均应记录修改前后的数值、修改时间与操作人员。

十三、常见问题处置

偏差呈固定常数：多为零点偏移或基准高程参数错误，优先核查水位零点高程参数录入。

偏差随水位升高而增大：多为量程系数（斜率）失配或水体密度参数取值偏差，需重新进行多点标定。

偏差随机波动大：检查供电稳定性、屏蔽接地、风浪影响、传感器安装松动。

数据跳变：检查滤波参数、采样间隔配置，排查电磁干扰与信号线接触不良。

无输出或输出超量程：检查传感器供电、线缆通断、探头堵塞与损坏情况。
