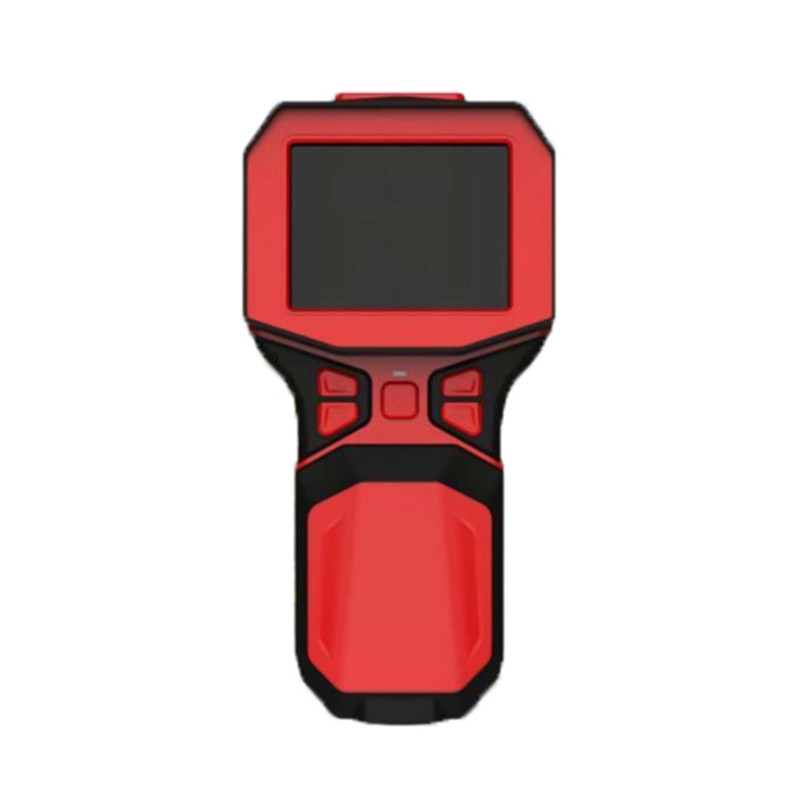

红外热成像仪消防应急款校准

一、校准目的

红外热成像仪在消防应急场景中用于火场温度监测、被困人员搜救、隐蔽火源定位等任务。仪器测温精度直接影响救援决策与人员安全。校准工作的核心目标是确保设备输出温度值与实际温度之间的偏差处于允许范围内，消除探测器响应漂移、光学系统衰减及环境干扰带来的系统误差。

二、校准依据

校准工作参照以下标准与规范执行：

JJF 1187-2008《红外热像仪校准规范》

GB/T 19870-2018《工业检测型红外热像仪》

设备制造商提供的技术规格书与操作手册

三、校准前准备

3.1 环境条件

项目	要求
环境温度	23℃ ± 5℃
相对湿度	≤ 75% RH
环境辐射源	无强热辐射体、无直射阳光
预热时间	不少于 15 分钟

3.2 标准设备

标准黑体辐射源：温度范围覆盖 0℃ ~ 200℃，扩展不确定度 ≤ 0.1℃（k=2）

参考温度计：精度不低于 0.05℃

计时器：分辨率 0.1 s

3.3 被校仪器检查

确认仪器外观无破损，镜头表面清洁无污渍。

检查电池电量，确保校准过程中不因断电中断。

确认仪器固件版本为当前适用版本。

记录仪器型号、序列号、上次校准日期。

四、校准项目与步骤

4.1 非均匀性校正（NUC）

探测器各像元响应特性存在差异，需通过非均匀性校正予以补偿。

操作步骤：

将仪器镜头对准均匀温度面（遮光盖或均匀黑体面）。

在仪器菜单中选择"非均匀性校正"或"快门校正"功能。

等待校正完成，记录校正前后图像均匀性变化。

校正完成后，图像中应无明显竖条纹、横条纹或固定图案噪声。

判定标准：校正后图像均匀性偏差 ≤ 0.5℃（在 30℃均匀面条件下）。

4.2 温度示值误差校准

选取不少于 5 个温度点，覆盖仪器常用测温区间。消防应急款建议选取以下温度点：

校准点序号	温度值（℃）
1	30
2	60
3	100
4	150
5	200

操作步骤：

将标准黑体辐射源设定至第一个校准温度点，待温度稳定（波动 ≤ 0.1℃/min）。

将热成像仪固定于三脚架，镜头光轴垂直于黑体辐射面，距离以填满视场 60%~80% 为宜。

调整仪器焦距，使黑体面成像清晰。

在热成像仪上选取黑体面中心区域（不少于 10×10 像素）作为测温区域。

记录仪器显示温度值，同时记录标准黑体实际温度值。

依次完成其余校准点的测量。

每个温度点重复测量 3 次，取算术平均值。

数据处理：

各校准点的示值误差为仪器显示温度平均值与标准黑体实际温度之差。

判定标准：各校准点示值误差不超过仪器标称精度。消防应急款典型精度要求为 ±2℃ 或 ±2%（取较大值）。

4.3 温度分辨率（NETD）验证

温度分辨率表征仪器区分微小温差的能力。

操作步骤：

将标准黑体设定在 30℃。

热成像仪对准黑体面，选取中心区域测温。

记录连续 10 帧图像中同一像素点的温度读数。

计算读数的标准偏差，该数值即为温度分辨率 NETD 的近似结果。

判定标准：NETD ≤ 仪器标称值（消防应急款通常要求 ≤ 50 mK）。

4.4 测温一致性检查

操作步骤：

将黑体设定在 100℃。

在热成像仪画面中选取 9 个位置点（四角、四边中点、中心）。

分别记录各点温度值。

计算最大值与最小值之差。

判定标准：画面内各点温差 ≤ 1℃。

4.5 响应时间测试

操作步骤：

将黑体设定在 30℃，待仪器稳定读数。

快速将黑体温度切换至 100℃。

用计时器记录从温度切换至仪器显示值达到 95℃ 所用时间。

判定标准：响应时间 ≤ 3 s（消防应急款要求）。

五、校准结果处理

整理各校准项目的原始数据，填入校准记录表。

计算各项目的合格判定结果。

所有项目均合格，判定该仪器校准合格；任一项目不合格，判定校准不合格。

校准不合格的仪器应停止使用，送修或调整后经重新校准合格方可投入使用。

出具校准证书或校准标签，注明校准日期、下次校准日期、校准温度点及结果。

六、校准周期

消防应急用红外热成像仪的校准周期建议如下：

使用场景	建议校准周期
日常执勤装备	12 个月
高频使用（每周 ≥ 3 次实战或训练）	6 个月
经历高温、浸水、跌落等异常事件后	立即校准
长期封存后重新启用	启用前校准

七、日常维护与自校建议

镜头清洁：每次使用后用专用镜头布或无水乙醇清洁镜头，避免油污、灰尘影响测温精度。

快门校正：每日执勤前执行一次手动非均匀性校正。

电池管理：长期不用时取出电池，每 3 个月充电一次。

存放条件：温度 -10℃ ~ 50℃，相对湿度 ≤ 65%，远离强磁场和腐蚀性气体。

自校操作：在无风室内，对准常温墙面执行自动校准功能，观察画面均匀性。若发现明显条纹或色块异常，应安排专业校准。

八、注意事项

校准过程中禁止触碰黑体辐射面，避免手部热辐射干扰。

仪器镜头与黑体之间应保持无遮挡，避免空气对流影响。

校准环境温度变化率应 ≤ 1℃/h。

若仪器具备多个测温模式（如高增益、低增益），应分别校准。

校准记录应存档备查，保存期限不少于 3 年。
