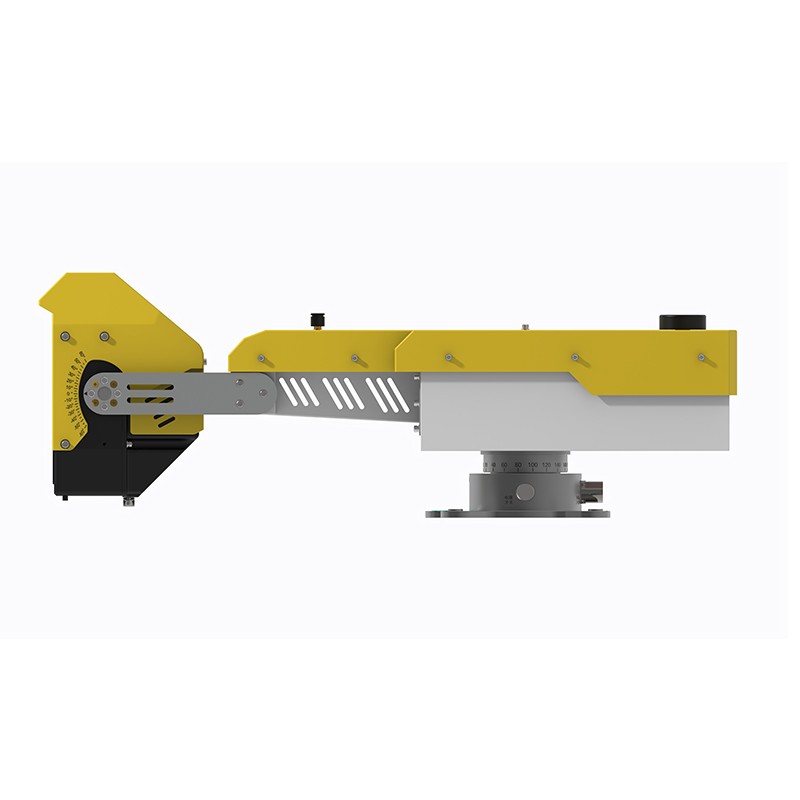

固定式形变监测雷达使用指南

一、概述

1.1什么是固定式形变监测雷达

固定式形变监测雷达是一种基于宽带连续波信号体制、差分干涉测量与合成孔径成像技术的新型监测系统。它通过向目标区域发射微波信号并接收回波，利用不同时刻回波信号的相位差异，精确计算地表各点的位移量与变化速率。

与传统点式监测手段不同，固定式形变监测雷达能够实现对整个目标区域的面状连续监测，具备非接触、全天候、高精度等特点。其主要应用于露天矿山边坡、铁路边坡、公路边坡、地质灾害隐患点、水利大坝、桥梁隧道等场景的长期或临时稳定性监测及自动化预警。

1.2主要技术特点

全天时全天候，微波穿透性强，不受雨雪雾、烟尘、火光等恶劣环境影响。

监测精度可达亚毫米级。

可实现全方位扫描监测，无角度和距离盲区。

支持无人值守，可进行全天不间断自动扫描、自动判断、自动预警。

防护等级高，适应宽温范围工作环境。

1.3系统组成

一套完整的固定式形变监测雷达系统通常包括以下组成部分：

雷达主机，包含天线、收发模块、信号处理模块等核心部件。

数据采集单元，负责采集雷达回波信号并进行数字化处理。

能量供给单元，提供系统运行所需电力。

数据记录与处理单元，通常为配套的计算机及监测软件平台。

通信模块，支持有线网络及无线通信，实现远程数据传输与控制。

二、安装与部署

2.1选址要求

设备安装位置的选址直接影响监测效果，应遵循以下原则：

确保雷达与监测目标区域之间无植被、建筑物或临时障碍物遮挡，保证电磁波直射路径畅通。

选择地势相对平坦、开阔的位置，使雷达能够覆盖整个目标监测区域。

远离高压输电线、无线电发射塔等强电磁干扰源。

距离高危边坡应保持足够的安全距离。

安装基座应稳固可靠，可使用预埋钢架或重型三脚架，必要时配重防风。

2.2安装步骤

设备安装一般按以下流程进行：

将雷达的线性扫描单元固定在选定位置的安装支架上，确保水平放置。

根据实地情况安置数据采集单元，设置合适的观测角度。

连接数据采集单元、能量供给单元和数据记录处理单元之间的电缆和数据线，接头处需做防潮处理。

通过不间断电源为设备和计算机供电，确保市电中断时设备仍能正常工作。

安装雷达监测系统软件，通过计算机设置系统的主要观测参数。

完成安装后进行系统功能测试，确认数据采集与传输无误。

2.3安装注意事项

雷达与目标区域之间必须确保通视，不能被物体遮挡。

现场测点布设时，应根据最小空间分辨率调整雷达位置和角度，保证不同测点目标能有效被识别。

设备安装完成后应记录倾角仪读数，作为后续监测的基准参考。

三、操作使用

3.1开机与系统初始化

开机前检查各部件连接是否牢固，线缆有无损坏。

依次启动不间断电源、雷达主机和数据处理计算机。

对控制系统、伺服电机、雷达分系统进行上电初始化，检查各模块是否异常。

启动监测软件，确认软件与设备通信正常。

3.2参数设置

在开始正式监测前，需根据实际监测需求设置以下关键参数：

扫描模式，可选择全区域扫描或重点区域高分辨率扫描。

扫描周期，根据监测场景和形变速率设定。

采样时间，设定数据采集的持续时间和频次。

预警阈值，设定位移量、形变速率的预警等级阈值。

3.3数据采集与监测

参数设置完成后，系统即可进入自动监测状态：

雷达持续发射和接收微波信号，实时记录监测数据。

系统自动进行数据成像和干涉处理，提取形变信息。

监测数据实时记录到计算机存储设备中。

支持远程查看监测数据和设备运行状态。

3.4关机操作

先通过软件停止数据采集。

按顺序关闭计算机、雷达主机和不间断电源。

如长期停用，应做好设备防护措施。

四、数据处理与分析

4.1数据处理流程

固定式形变监测雷达的数据处理一般包括以下环节：

采集雷达原始回波信号并进行数字化。

对原始数据进行成像，得到雷达复图像。

对不同时刻的复图像进行干涉，生成相位干涉图。

进行大气相位校正，消除大气扰动对监测精度的影响。

通过滤波算法去除噪声，通过相位解缠解决相位模糊问题。

提取目标区域的形变位移量及变化速率。

4.2监测结果应用

可显示指定时间范围的形变量图，支持特征点或区域的定量分析。

生成形变时间曲线及报表，分析形变发展趋势。

根据预设的预警等级，自动触发声光报警或短信通知。

支持与无人机建模、三维建模、激光点云等数据融合展示。

五、日常维护与保养

5.1日常检查

每日应对设备进行以下检查：

检查设备各部件是否松动、有无位移，是否有锈蚀、变形等异常。

确认供电系统正常，不间断电源工作状态良好。

确认有线或无线通信链路畅通。

检查防雷器指示灯是否正常。

5.2定期维护

定期清洁雷达天线和机身表面，防止灰尘、鸟粪、冰雪等附着物影响信号传输。

每季度对雷达设备软件版本进行检查，确认软件版本与设备运行需求匹配，及时更新至官方发布的稳定版本。更新前需备份监测数据及系统配置文件，更新后应进行功能测试。

定期进行系统校准，确保监测精度。

建议每年由专业技术人员进行一次全面检查和维护。

5.3维护注意事项

维护保养前应全面通电检查，观察机器工作情况，以便区分是原有故障还是保养后引起的问题。

清洁维护时注意防止水分进入设备内部。

切勿自行拆卸设备内部部件，设备内部无用户可维修的部件，维修工作应由授权服务人员进行。

六、常见故障排查

6.1设备指示灯不亮

可能原因：供电故障。

排查步骤：

检查电源线是否连接牢固。

检查不间断电源是否正常工作。

检查配电箱断路器是否跳闸。

6.2设备灯亮但无数据上传

可能原因：通信故障或软件问题。

排查步骤：

检查网络连接是否正常。

检查通信模块指示灯状态。

重启监测软件。

检查数据存储设备是否已满。

6.3监测数据异常

可能原因：环境干扰、设备位移或参数设置不当。

排查步骤：

检查雷达与目标之间是否有新增遮挡物。

检查设备安装基座是否稳固。

检查设备倾角是否发生变化。

确认扫描参数设置是否合理。

异常数据应经复核确认，必要时重新采集。

七、安全注意事项

操作人员应经过专业培训，持证上岗。

设备安装位置应远离高危边坡区域，确保人员和设备安全。

严格按照电气安全规范操作，注意防雷接地。

监测数据应定期备份，重要数据应异地存储。

当监测数据达到预警阈值时，应立即按照应急预案采取相应措施。

八、附则

本指南为通用性使用指南，不同品牌、型号的设备在具体操作上可能存在差异，使用前请务必阅读对应设备的产品说明书。

设备参数以实际设备技术规格为准。

如遇本指南未能涵盖的问题，应及时联系设备供应商或授权服务商获取技术支持。
