水土流失监测设备使用指南

一、前言

水土流失监测是水土保持工作的基础，准确可靠的监测数据是制定水土保持规划、评估治理成效的重要依据。随着监测技术的发展，水土流失监测设备已从传统的人工观测逐步向自动化、智能化方向转变。本指南旨在为水土流失监测设备的操作人员提供通用的使用指导，涵盖设备分类、安装调试、操作流程、维护保养及常见故障排除等内容，帮助使用者规范操作、保障设备长期稳定运行。

二、常见监测设备分类

水土流失监测设备按监测对象和原理不同，主要分为以下几类：

（一）简易观测设备

测钎：是最常用的简易水土流失观测工具，通过在坡面垂直打入钢钎，定期测量钉帽与坡面之间的高度变化，计算土壤流失量。测钎一般选用直径0.5～1cm、长50～100cm的钢质材料，表面涂漆防腐。

量水堰：用于测量沟道或径流小区出口的水位与流量，通过水位-流量关系曲线实现径流流量的测量。

（二）自动监测设备

径流泥沙自动监测仪：集径流量、含沙量测量于一体，可全天候无人值守自动监测。系统通常由数据采集主控机、含沙量测量传感器和流量传感器构成。

称重式径流泥沙自动监测系统：采用称重原理测量径流泥沙含量，是目前野外运行最为稳定的自动监测设备之一。

无人机监测系统：用于大范围水土流失动态监测和野外核查。

三、设备使用通用流程

（一）使用前准备

1.设备检查

每次监测前，需对监测仪器设备进行检验，经检验合格后方可投入使用。重点检查设备外观是否完好、各连接部件是否牢固、传感器是否清洁。

2.运输固定杆解除

对于自动化监测设备，初次使用前必须拧松设备底部或侧面的运输固定杆。该部件用于运输中固定内部结构，若未解除会导致设备机械卡滞，无法正常工作。

3.监测点选址

选择具有代表性的监测坡面或断面。测钎法应在开发建设项目区选择具有代表性的坡面布设；自动监测设备应确保传感器浸入径流路径且无遮挡。

（二）安装与布设

1.测钎布设

一般在每个监测场至少使用9根测钎，按3行3列排布，测钎之间水平距离和垂直距离各1m。沿铅垂方向用锤将测钎打入坡面直至稳定，入土深度以钎杆上刻度的上沿接近坡面为宜。将每个监测区的测钎编号登记入册，记录各测钎的原始坡面刻度。在土体较密实的坡面可选用长度50cm的测钎，土体较松软时建议选用80cm或100cm的测钎。

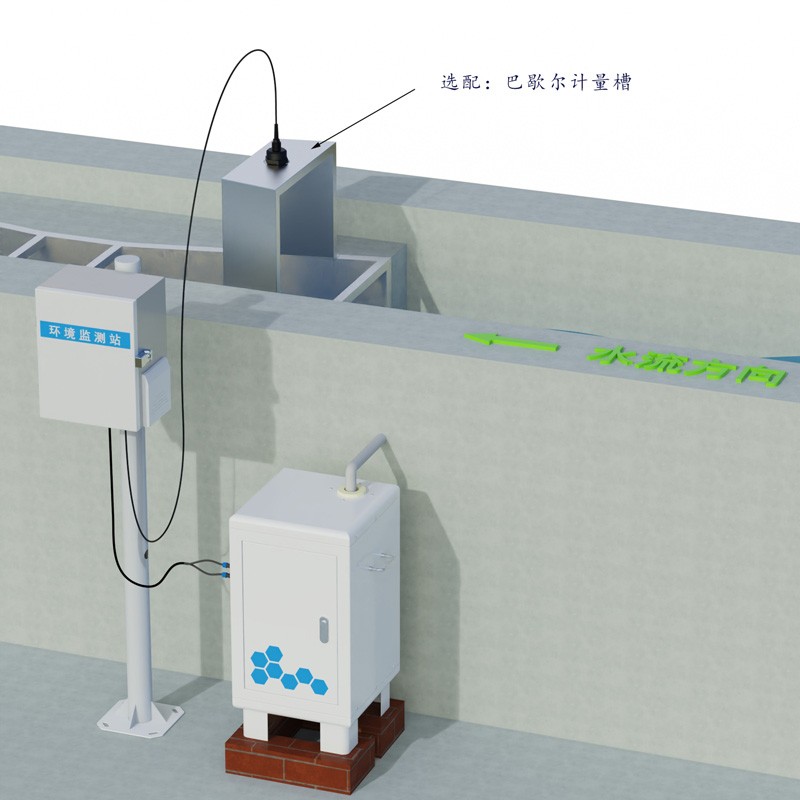

2.自动监测设备安装

将监测仪平稳安装于目标监测点，确保传感器浸入径流路径且无遮挡。检查雨量计等部件是否水平。激光泥沙传感器、雷达径流计等核心设备需按预设点位安装于监测断面，确保传感器探头与水流路径垂直且无遮挡。量水堰应安装在堰板上游适当位置。

3.电气接线

对于自动化监测系统，应严格按照设备说明书进行电气接线，注意防水、防潮、防雷保护。

（三）启动与校准

1.设备启动

安装完成后，打开电源总开关，通过配套软件启动设备自检程序，验证通信状态与数据稳定性。对于自动化监测系统，可在数据管理主控机上自由设置采样频率及调校时钟。

2.校准

初次使用或长期停用后重新启用时，需进行清水校准和零点校准。传感器长期使用出现误差时，可通过配套仪器进行标定校正。建议采用自然降雨真实径流数据进行校准，建立符合设备应用条件的校准模型。

（四）日常操作与数据采集

1.测钎法观测

在每次暴雨后和汛期结束时进行观测。观测时测量测钎露出坡面的高度变化，计算土壤流失量。遇暴雨、大风等极端天气应加测。

2.自动监测设备操作

设备可全天候自动测量径流量、含沙量、径流总量等数据。用户可通过配套移动终端或电脑端软件配置数据上传频率与云平台地址。数据通过无线通信技术实时上传至云平台，支持多终端远程调取、历史数据回溯及异常值自动预警。具备断点续传功能，通讯中断时数据本地存储，恢复后自动补传。

3.径流小区取样

降水结束径流终止后应立即观测，首先将集流槽中泥水扫入集流箱中，搅拌均匀后采取柱状水样。

四、维护与保养

（一）日常清洁

定期清理传感器表面的泥沙或杂物，避免数据偏差。检查并冲洗储水箱、排水阀、进水阀等部件，确保水流畅通。定期检查储水箱，如有污泥大量沉积或有杂物应及时清除。定期检查排水阀、样品桶进水阀和排水阀，确保水流畅通；如水流弱小或不通水，可拆卸排水阀进行清洗后重新安装。

（二）防冻保护

在零下温度环境使用时，需排空设备内部水分，防止结冰损坏设备。

（三）定期检查

建立仪器设备清单，记录所有设备的检查、调试和性能维护情况。定期检查设备基础是否偏移、安装是否松动。称重传感器在使用前应调平、垫实。保持设备内部整洁，称重部分禁止堆积物品，样品桶下禁止放置物品。

（四）校准与标定

传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正。当以上方式仍不能进行标定和测量时，说明传感器可能已损坏，需要更换。

五、常见故障与排除

（一）管路、集流槽泥沙堵塞

现象：径流流量偏小或无法测量。

成因：坡面杂物进入管路或集流槽。

处理建议：在汇流口加装滤网，定期清理管路和集流槽。

（二）数据异常或失真

现象：监测数据明显偏离正常范围。

处理建议：检查传感器是否被遮挡或污染，重新进行校准。检查设备供电是否稳定。

（三）通信异常、数据断传

现象：设备离线，数据无法上传或出现缺数。

处理建议：检查通信模块和网络信号，确认设备具备断点续传功能。

（四）设备基础偏移、安装松动

现象：设备位置发生偏移。

处理建议：定期检查设备安装稳固性，发现松动及时紧固。

六、安全注意事项

野外作业时注意人身安全，避免在恶劣天气条件下进行设备安装和维护。

电气设备操作应遵守安全用电规范，防止触电事故。

自动化监测设备应做好防雷保护。

使用后的铝盒、取样瓶、玻璃仪器等应及时清洗、晾干并分类存放。

七、结语

水土流失监测设备的正确使用和规范维护，是保障监测数据准确性、连续性的关键。操作人员应熟悉各类设备的工作原理和操作规程，严格按照本指南及设备厂家提供的说明书进行操作。同时，应注重日常维护保养，及时发现和排除故障，确保设备长期稳定运行，为水土保持工作提供科学、可靠的数据支撑。
