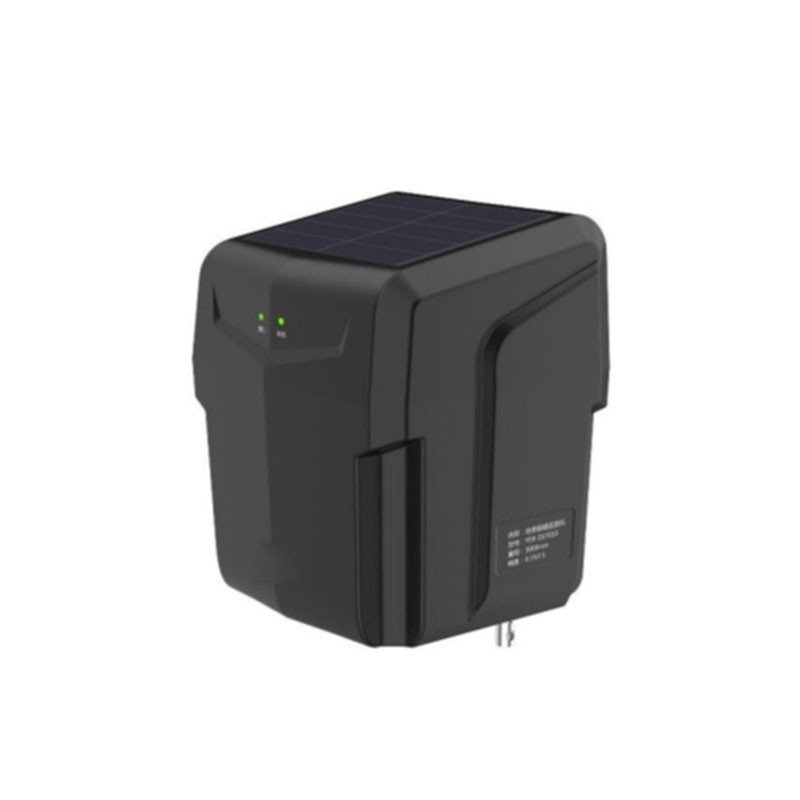

倾角加速度传感器使用指南

一、概述

倾角加速度传感器是一种基于微机电系统技术的惯性测量器件，通过检测重力加速度在敏感轴上的分量来测量物体相对于水平面的倾斜角度。这类传感器可测量静态加速度（如重力）和动态加速度（如振动），广泛应用于桥梁健康监测、边坡预警、工程机械姿态控制、车载姿态监测、精密设备校准及工业自动化等领域。

本指南旨在为用户提供从选型、安装、校准到日常维护的全流程规范化操作参考，帮助用户实现稳定、高精度的测量效果。

二、工作原理

加速度计通过测量重力加速度在敏感轴上的分量来计算倾斜角。当传感器敏感轴与重力方向存在一定夹角时，测得的加速度值会随夹角变化，通过三角函数关系可将加速度值转换为角度值。单轴传感器适用于简单的有限角度倾斜检测，但在接近大角度时误差会急剧增大，且在一个完整圆周内每个输出值可能对应两个角度，难以区分。

双轴加速度传感器采用两个互相垂直的测量轴，通过两个轴向的加速度比值计算角度，可消除重力加速度的影响，降低与重力平面对齐的要求，检测角度可覆盖整个圆周范围，且在全量程内精度更均匀。三轴加速度传感器可提供三个正交轴向的加速度数据，适用于更复杂的姿态测量场景。

三、选型指南

合理的选型是传感器可靠应用的前提，大部分测量误差源于参数配置不匹配。

量程考量

根据被测结构的实际倾斜幅度确定量程。量程过大会降低有效分辨率，量程过小则会导致数据饱和。常见加速度量程有正负零点五g、正负一g、正负二g、正负三g、正负五g等。

精度与分辨率

高精度应用需关注传感器的分辨率、重复性和非线性指标。例如，某些高精度型号可实现极小的角度分辨率和很高的重复精度。

轴数选择

根据应用需求选择单轴、双轴或三轴传感器。

输出接口

常见接口包括RS232、RS485、CAN、I²C、SPI等。

应用场景区分

静态监测（桥梁、边坡、建筑等）：优先选用高精度静态倾角传感器。

动态工况（工程机械、车载姿态等）：需采用具备动态滤波功能的型号，以过滤振动干扰。

户外恶劣环境：优先选择具备高防护等级、宽温适应能力及电磁兼容认证的产品。

分辨率计算参考

以双轴加速度传感器为例，若应用要求最小分辨角度为一定数值，则对应的加速度变化量需满足该要求，具体可通过查表或计算获得。数字输出传感器每个最小数字单位需能区分该加速度变化量。

四、安装指南

安装面要求

传感器必须安装在平整、刚性且稳固的结构表面，避免护栏、薄钢板等易振动、易变形的柔性结构。建议采用定制不锈钢固定支架安装，防止长期风振与结构微位移导致传感器移位。安装时应确保贴合牢固，避免松动影响精度。

环境要求

远离强电磁干扰源。

避免将传感器暴露在极端温度、湿度或阳光直射下。

保持传感器清洁，无灰尘和碎屑。

接线规范

确保根据接口类型（TTL、RS232、RS485等）正确连接电源和数据线。

布线时避免与大功率电源线、变频器、电机线平行敷设，防止强电磁干扰。

建议使用屏蔽双绞线，并将屏蔽层单端接地，有效抑制外部信号干扰。

多传感器组网时需控制总线负载，合理规划节点数量与布线距离。

板级布局注意事项（适用于板级设计）

将加速度传感器及其外围滤波电路视为模拟部分，集中布局，远离数字电路、接口、时钟源、开关电源等数字噪声源。

使用完整的地平面，模拟地和数字地在一点连接。

传感器输出走线尽量短，避免与高速数字线平行走线。

五、校准方法

校准是确保测量精度的关键步骤。传感器在出厂时存在不同程度的零偏误差，安装后也需进行现场校准以消除安装误差。

零偏校准

将传感器静止放置在水平面上，理论上水平轴向输出应为零，垂直轴向输出应为重力加速度值。采集一段时间的数据求平均，得到零偏值，后续所有读数减去该零偏值。

零点校准（零位调整）

零位调整是将传感器当前输出角度设置为参考零点，以消除安装面的微小不平或应用本身的基准偏差。

前提条件：

传感器已牢固安装在最终测量位置上。

设备处于绝对静止状态（无振动、无移动）。

环境温度稳定，避免在温度急剧变化时操作。

明确物理“水平零点”位置。

硬件按钮校准：长按校准按钮（通常数秒），直至状态指示灯出现特定闪烁，表示零位已成功设置。

软件指令校准：通过RS485、CAN等数字接口发送特定指令进行校准，这是最推荐的方式，可远程、精确控制。

灵敏度校准

利用重力场进行校准。将传感器垂直放置，使敏感轴与重力方向完全平行，记录此时的输出值，计算灵敏度系数。

温度补偿

零偏和灵敏度都会随温度漂移。高精度应用需在不同温度点进行校准，建立查找表或拟合温度补偿关系。建议选用内置温漂补偿算法的传感器。

定期复校

长期监测项目建议每隔数个月定期进行零点复校，以保持数据一致性。

六、数据采集与处理

采样率设置

采样率应根据被测信号的最高频率确定，一般要求采样率至少为信号最高频率的两倍以上，实际应用中通常取更高倍数以保证信号还原质量。对于静态倾斜检测，较低的采样率即可满足；对于振动检测，则需要较高的采样率。

滤波参数设置

大多数工业倾角传感器支持滤波参数可调：

静态监测（桥梁、边坡等）：适当提高滤波等级，滤除风荷载、车辆通行带来的微小振动噪声。

动态实时监测（机械姿态调整、光伏跟踪等）：采用低滤波参数，保证响应灵敏实时。

滤波设置不合理是数据不稳或响应滞后的常见原因。

倾斜角计算方法

对于单轴测量，通过反正弦或反余弦函数将加速度值转换为角度；对于双轴测量，通过两个轴向的加速度比值，利用反正切函数计算角度，可覆盖整个圆周范围。三轴测量则结合三个轴向数据进行更全面的姿态解算。

七、维护与故障排除

日常维护

定期擦拭传感器表面，保持清洁。

检查线缆有无破损、接头是否松动。

避免设备跌落、撞击。

长期不用时做好防尘防潮防护。

常见故障排除

故障现象	可能原因	解决方法
无数据输出	电源或接线问题	检查供电和接线，确认通信端口选择和驱动安装正确
读数不准确	未校准或安装松动	执行校准，检查传感器固定是否牢固
数据波动较大	固定松动或环境振动	检查传感器固定状态，调整滤波参数
数据异常或显示异常	电源或设备故障	立即断电，排查后重启

定期校验

定期人工比对校验传感器监测数据与现场实际变化，及时排查设备老化、环境变化引发的异常数据。

八、安全注意事项

供电安全：切勿超过规定的供电电压，接入合规电源，确保接地可靠。

静电防护：操作传感器时注意防静电措施。

避免误触发：带有硬件校准按钮的传感器，注意防护，避免运行中被意外触碰导致零位错误。

带故障禁止运行：出现异常时严禁带故障运行。

九、结语

倾角加速度传感器的稳定应用，依赖于从选型、安装校准、布线抗干扰、参数设置到日常维护的全流程规范化管理。规范操作可有效避免数据漂移、抖动、不准等常见问题，最大限度发挥微机电系统倾角传感器的高精度性能。不同品牌和型号在具体操作细节上可能存在差异，使用前请详细阅读随附的技术资料，并结合现场实际情况灵活调整操作步骤。
