HADCP流速仪使用指南
一、概述
1.1什么是HADCP
HADCP（HorizontalAcousticDopplerCurrentProfiler），即水平式声学多普勒流速剖面仪，是基于声学多普勒原理，利用回波探测技术和声信号处理技术，测量声程上流速矢量分布的水文仪器。与传统的垂直式ADCP向下发射声波不同，HADCP采用水平方向发射声波，可测量河道断面一定声程范围内的水平流速剖面分布。
HADCP主要用于河道、水库、湖泊、渠道等明渠的流量在线监测，可全天候自动测报断面流速、水位和流量，是水文监测和水资源管理的重要设备。
1.2系统组成
一套完整的HADCP流量在线监测系统通常由以下部分组成：

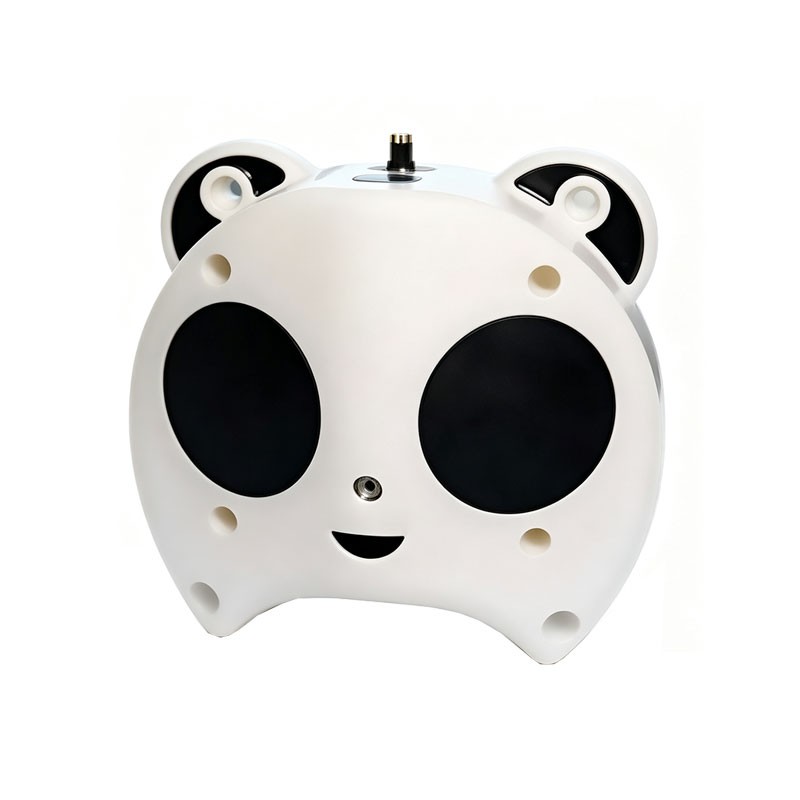

HADCP探头（换能器）：核心测量部件，发射和接收声学信号
水位传感器：通常配备超声波水位计或压力水位计，用于同步测量水位
姿态传感器：测量仪器的横摇、纵摇姿态
数据采集终端（RTU）：负责数据采集与传输
通讯单元：实现数据远程传输
中心站管理软件：如WinH-ADCP、Q-monitor-H（流量通）等
1.3主要技术参数
HADCP的常用工作频率包括300kHz、600kHz、1200kHz等。一般而言，小流速小水深宜选用高频型号，大流速大水深宜选用低频型号。典型技术指标如下：
最大测流距离：120m（600kHz）/350m（300kHz）
流速测量准度：±[0.5%测量值±2mm/s]
测速范围：±5m/s（默认），最大±20m/s
测流层数：1～256层
测流层厚：0.5～4m（600kHz）/1～8m（300kHz）
水深测量精度：±0.1%±3mm
二、安装要求与选址
2.1安装位置选择
HADCP安装在河流或渠道的岸边，安装位置的选取直接影响测量精度。应遵循以下原则：
断面流态稳定：选择河床冲淤变化小、无回流或旋涡的河段，尽量避免受潮汐影响
水深条件：安装位置水深一般不得小于1～1.5m，仪器在水下安装位置距水面垂直距离应大于1m
流速条件：流速不宜小于0.1m/s，否则测量误差较大
测距覆盖：有效测距宜覆盖河流主槽，波束不能触及河床、不能出水面
通道通畅：保证波束在其发射通道上通畅，无遮挡物
避让障碍：探头易受洪水冲击和漂浮物缠绕，安装应注意避开水草生长处及漂浮物密集处
河宽考虑：应根据河宽调整安装深度，河宽越大安装得越深
水面宽度：若水面宽超过200m，单台设备难以施测全断面，建议两岸分别安装一台
2.2安装方式
常见的安装方式包括支臂式安装，即将HADCP换能器固定或垂吊在支臂前端，岸上用动力设备带动装有换能器的支臂上下运动，到达测量位置后通过控制电路使设备停止。
安装时需注意：
正确连接电缆插头与HADCP
将仪器转换器与计算机串口正确连接
电源正负极不可接反，否则会造成仪器的严重损坏
三、操作流程
3.1测前准备
根据规范要求，测前准备应包括以下内容：
仪器自检：检查设备各部件是否完好，换能器表面是否清洁
外接设备检查：确认水位计、姿态传感器、电源、通讯设备等外接设备工作正常
参数设置：根据现场情况设置仪器参数
系统连接：连接各部件，确认通讯正常
3.2参数设置
参数设置是保证测量精度的关键环节，主要包括以下内容：
工作频率选择：根据水深和流速条件选择合适的频率
剖面单元设置：设置测流层数（cell数量）和层厚（cellsize）
采样间隔设定：根据监测需求设定数据采集时间间隔
水位测量参数：配置水位传感器的量程和精度参数
通讯参数：设置数据传输的串口、波特率等
常用的软件包括“PlanCV”、“Q-monitor”（流量通）、“WinH-ADCP”等主控软件，以及“TRDIToolz”、“ChannelMasterUtilities”等辅助软件。软件安装完成后，应根据选用的仪器选择正确的串口进行连接。
3.3数据采集
HADCP通过水平发射声波脉冲，接收水体中悬浮颗粒物的回波信号，利用多普勒频移计算不同距离处的水流速度。数据采集过程如下：
启动测量：通过控制软件发送指令启动数据采集
连续监测：设备按照设定的采样间隔自动采集流速剖面数据
水位同步测量：水位传感器同步记录水位数据
数据存储：数据自动保存在设备内存中，可通过软件读取
HADCP可设置多达128个用户可选单元（cells），沿水平方向测量流速剖面，同时通过向上发射的声波波束测量水位。
3.4数据采集注意事项
HADCP在水面下约1.0m范围内存在不感带（盲区），该区域无法有效测量流速
冰期测量时需按规范要求进行特殊处理
数据采集过程中应关注设备工作状态，发现异常及时处理
四、数据处理与流量计算
4.1数据处理
数据采集完成后，需对原始数据进行处理：
数据质量检查：检查数据的完整性和合理性，剔除异常值
成果检查：对测验成果进行审核，确保符合精度要求
数据整编：按规范要求整理和归档数据
4.2流量计算方法
HADCP测得的是断面代表层的流速剖面数据（指标流速），需要通过率定建立指标流速与断面平均流速的关系，进而推算断面流量。具体步骤包括：
比测率定：将HADCP测量数据与传统流速仪或走航式ADCP的同步实测数据进行对比分析
关系线定线：建立指标流速与断面平均流速的关系曲线
代表流速关系使用：利用率定好的关系进行日常流量推算
需要特别注意的是，HADCP测得的流量为“虚流量”，每年必须进行率定比测。此外，由于HADCP仅测量某一水平层的流速，需结合水位和断面地形数据推算全断面流量。
五、维护与保养
5.1日常维护
定期检查：每月至少进行一次定期点检
清洁保养：定期清洁换能器表面，防止附着物影响声波发射与接收
电缆检查：检查电缆是否有破损、接头是否松动
电源检查：确认供电系统正常，电压稳定
通讯检查：验证数据传输是否正常
5.2定期检验
根据规范要求，应定期对仪器进行检验：
精度检验：通过比测验证仪器的测量精度
姿态校准：校准仪器的横摇、纵摇传感器
水位校准：校验水位传感器的测量准确性
5.3汛前准备
汛前应全面检查设备状态：
全面检测设备各项功能
检查安装支架的牢固程度
测试通讯系统的可靠性
备足备品备件
六、常见问题与注意事项
6.1常见误差来源
HADCP测量误差主要来源于以下方面：
安装误差：仪器安装姿态不水平或位置不当
环境因素：含沙量过高、气泡过多会影响声波传播
参数设置不当：剖面单元设置、采样参数不合理
比测率定不准确：指标流速与断面流速关系未准确建立
6.2使用注意事项
仪器选择应考虑含沙量影响
适用于河槽稳定、冲淤变化小、无水草影响的测站
不适用于中低水、漂浮物过多、流速过大的测站
电源正负极严禁接反
每年必须进行率定比测
数据采集前应确认参数设置正确
