投入式水位监测站使用指南

一、前言

本指南为投入式水位监测设备的安装、调试、操作、维护及故障排查提供专业指导。请在使用前仔细阅读，并妥善保管以备查阅。不同品牌、型号的设备在具体操作细节上可能存在差异，请结合实际设备说明书操作。

二、设备简介

工作原理

投入式水位监测设备基于静压液位测量原理。液体内部某点的静压力与该点距液面的垂直高度成正比。探头浸入液体后，压力作用于感应膜片，传感元件将机械形变转化为电信号，经温度补偿和线性校正后输出与液位对应的标准信号（电流、电压或RS485信号）。

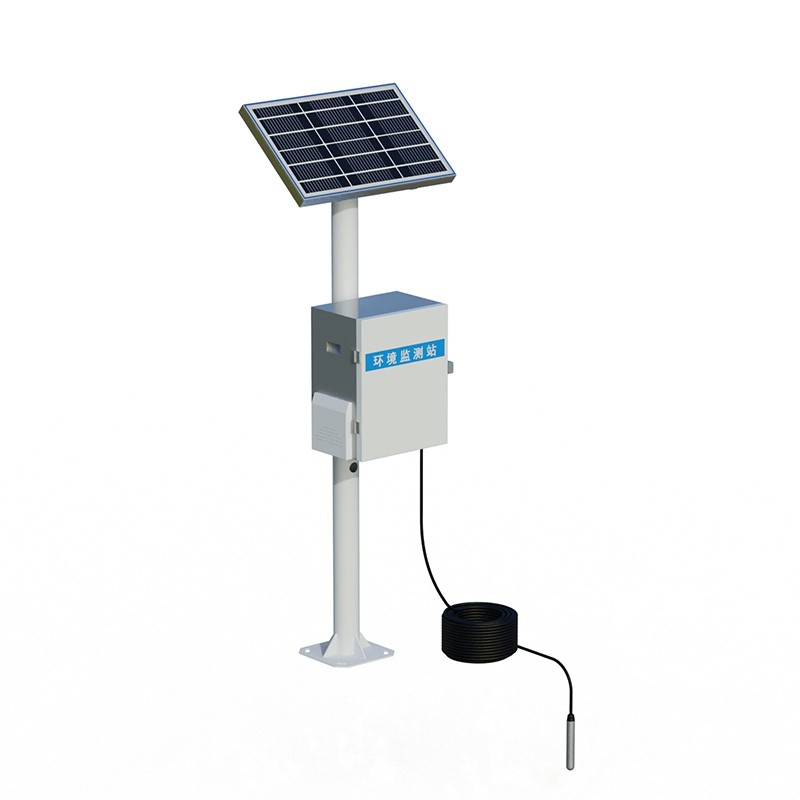

基本组成

水位探头：含压力感应元件，直接投入液体采集静压信号。

信号电缆：含信号线和通气毛细管，传输信号并平衡大气压。

数据采集/传输单元：将传感器信号转为水位数据，可配远程传输模块。

供电系统：常用DC12V或DC24V，可选用电池或太阳能供电。

主要特点

高性能扩散硅压阻传感器，精度高。

探头投入式安装，简单方便。

多重防护结构，防护能力强。

选用防腐不锈钢材料，适用多种场合。

量程范围广，可达0～200m水柱。

应用场景

水库大坝水位监测、地下水文监测、深井水位测量、河道湖泊水位监测、污水处理池液位测量、工业储罐液位监测等。

三、安装指南

安装前准备

设备验收：开箱检查设备及附件数量，核对装箱单；检查外观有无损坏；确认合格证、检测证书齐全；用万用表测量传感器芯线间电阻值并记录，检查绝缘电阻。

工具与配件：准备万用表、扳手、卷尺、绝缘胶带、接地线、电缆固定卡箍、防水接头、配重块、PVC穿线管；深井安装需备安全帽、安全带、绝缘手套。

现场勘查：探头安装位置避开进水口、搅拌区域、涡流和气泡聚集区。深井监测时，探头置于监测井过滤器以下1～2m处，远离抽水管或泵体3m以上。数据采集设备安装在干燥、通风、避光处，远离高压电线5m以上，便于防雷接地。

设备通电自检：连接探头与采集仪，通电后观察指示灯是否正常；通过软件读取数据，检查水位数值稳定无跳变；测试传输模块信号强度及数据上传是否正常。

探头安装

安装方式：敞口容器或静水中，将探头直接投入底部，在容器开口处用尼龙带或安装架固定电缆。流动液体或有搅拌时，将内径约45mm的钢管（不同高度打小孔）固定于水中，探头放入钢管内使用。

垂直安装：探头保持垂直向下，避免倾斜导致压力分布不均。轻拿轻放，防止摔碰。

配重与固定：深井或流动水体中，在探头尾部安装不锈钢配重块，确保垂直下沉。用专用卡箍将电缆固定在配重块或井壁支架上。电缆超过100米时，增加承重钢丝绳与电缆一同下井，避免电缆受力过重。

深度控制：缓慢下放探头，同步记录电缆下放长度。安装后，轻提轻放探头2～3次，排空内部空气，确保压力膜片与水体充分接触。

电缆敷设与密封

电缆固定：在井口或容器开口处用卡箍固定电缆，预留1～2m余量应对水位波动或沉降。敷设路径避开尖锐物体和高温区域。野外敷设需穿PVC管埋地，深度不小于30cm。

防水密封：电缆穿过井口或容器壁处加装防水接头并填充密封胶，确保IP68防护等级。电缆接线盒（通气口）必须保持与大气相通，保证传感器参考端能感受大气压变化。

四、操作与调试

电气连接

按设备接线图连接电源线和信号线。确认供电电压符合要求，注意电源正负极正确，信号线连接牢固并做好绝缘处理。

零点与满量程校准

零点校准：将探头提出水面或置于大气中，此时输出应约为4mA（或对应零点值），偏差较大时进行零点调整。

满量程校准：将探头置于已知深度水中，检查输出是否与理论值一致，偏差时进行满量程调整。

数据验证

通过人工测量实际水位并与设备读数对比验证，确认数据稳定准确后投入正式运行。

五、日常维护保养

定期清洁

每月至少清洗一次探头。取出探头，清除附着杂物。清洁引压孔时，可使用三氯乙烯或酒精注入孔内至一半高度，浸泡约5分钟，轻微晃动，重复多次。避免使用硬质刷子或金属工具，防止损伤敏感芯子及螺纹。

定期检查

每季度检查电缆固定是否牢固、防水接头密封性、电缆有无破损老化、采集仪指示灯及供电是否正常。

安全防护

做好防雷击、防水、防潮措施，确保设备接地良好，避免静电干扰。极端天气后加强巡视检查。

六、常见故障排查

故障现象	可能原因	处理方法
无信号输出	供电异常、线路断开	检查电源及线路连接
数据跳变/不稳定	探头有气泡、水流扰动、接触不良	排空气泡、检查安装环境、紧固连接
读数偏差大	零点漂移、传感器污染	重新校准、清洁探头
信号时有时无	电缆破损、接头松动	检查电缆及接头
无法远程传输	信号弱、SIM卡问题、模块故障	检查信号强度、更换SIM卡、重启模块

如发现异常应及时排查处理，无法解决时联系专业人员。

七、注意事项

安装前仔细阅读设备说明书，了解性能和安装要求。

选择合适安装位置，避开湍流、漩涡或水草等干扰区域。

探头保持垂直向下安装，避免倾斜。

接线盒（通气口）必须与大气相通，确保测量准确。

露天安装时，探头线不应裸露在容器外，防止雨天测量误差。

电缆连接做好防水和绝缘处理，确保牢固稳定。

定期维护保养，包括清洁传感器、检查连接、更换易损件。

本产品禁止用于防爆场合。

八、结语

投入式水位监测站结构简单、安装便捷、精度较高。正确安装、规范操作和定期维护是设备长期稳定运行的关键。请严格遵循本指南及设备说明书各项要求操作。
