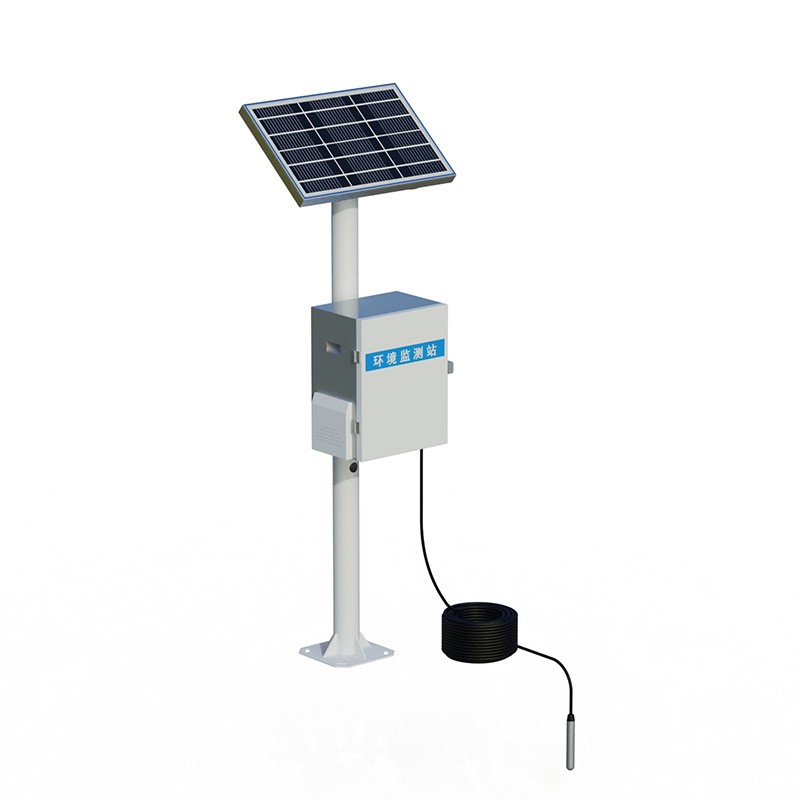

投入式水位监测站校准

一、概述

投入式水位监测站依靠投入式水位传感器实现水位参数采集，广泛应用于河道、水库、灌区、泵站等水文监测场景。受传感器长期浸泡、水体杂质附着、环境温度波动、电路漂移等因素影响，监测数据会逐步产生误差。定期开展校准工作，能够修正测量偏差，保障水位监测数据准确性、一致性，满足水文观测、水利调度相关规范要求。校准分为实验室校准与现场比对校准两种方式，可根据设备运行条件选择实施。

二、校准前准备

资料与工具准备

收集监测站设备台账、传感器出厂说明书、历史校准记录；准备经计量检定合格的标准水位测量器具、万用表、清洁工具、登高及安全防护器材。标准器具测量范围需覆盖监测站水位量程，精度等级高于被校准投入式水位传感器。

现场工况检查

检查传感器线缆有无破损、接头密封是否完好；清理传感器探头附着淤泥、水藻、悬浮杂物；确认监测终端供电、数据采集通信正常；记录现场环境温度、水体大致工况。若监测点位水体扰动剧烈，应选择水流平稳时段开展校准作业。

安全确认

涉水作业落实防溺水措施；户外作业关注天气情况，雷雨天气禁止开展校准操作；电气设备操作前断电检查，防范漏电风险。

三、实验室校准流程

实验室校准适用于可拆卸返厂的投入式水位传感器。

外观与通电检查

检查传感器外壳、线缆、探头有无机械损伤；接通电源，确认设备通电正常，信号输出稳定。

零点校准

将传感器探头置于常压环境，消除水压作用，待读数稳定后记录输出数值。若读数与理论零点存在偏差，按照设备操作规范执行零点修正。

量程点标定

利用标准压力发生装置，依次施加量程20%、40%、60%、80%、100%的标准压力，对应模拟不同水深水位。每个压力点稳定后同步记录标准压力值、传感器输出水位值。

误差计算

对比各校准点标准值与传感器测量值，计算示值误差、重复性。若误差超出设备允许指标，重新开展线性修正，多次复核直至满足精度要求。

出具校准记录

完整记录各测试点位数据、环境温度、校准参数，粘贴校准标识。

四、现场原位校准流程

传感器无法拆卸、不宜停运监测站时，采用现场比对校准方式。

选取校准基准

在传感器布设位置附近，选取水流平稳、无漩涡区域，使用经检定的水位标尺、全站仪等标准测量设备测定实时基准水位。

多点同步观测

分不同水位工况开展同步读数，至少选取低水位、中水位、高水位3个工况。同步记录标准基准水位、监测系统显示水位，持续观测至两组数据稳定。

偏差修正

统计各工况水位偏差值。偏差稳定且存在固定偏移量时，在数据采集终端设置固定补偿值；偏差随水位变化非线性变化，则重新拟合传感器修正曲线。

稳定性复核

完成参数修正后，持续观测30分钟以上，确认水位数据波动处于允许误差范围。

五、校准数据处理与判定

投入式水位传感器示值误差计算公式：

示值误差=监测站显示水位值−标准基准水位值

判定依据：各水位点示值误差、测量重复性需满足设备技术规格书、行业水文监测相关技术标准。误差超出限值且无法通过修正达标，判定传感器性能失效，需要维修或更换。

所有校准原始数据完整留存，不得随意涂改，原始记录保存期限按照水文监测档案管理要求执行。

六、校准周期管理

常规环境下，投入式水位监测站校准周期建议为12个月。

水体含沙量大、腐蚀性强、漂浮杂物多、水位变幅剧烈的重点监测站点，校准周期缩短至6个月。

设备维修、更换传感器、遭遇洪水等极端工况后，必须立即重新开展校准。

七、校准后工作

恢复设备线缆、防护装置，检查密封结构，防止水体渗入传感器接线腔体。

清理现场工具，拆除临时测量设施。

更新设备校准台账，录入本次校准时间、校准结果、下次校准计划。

若校准发现传感器持续漂移、测量不稳定，形成设备维护处置建议，安排检修。

八、常见影响校准精度的因素

传感器探头淤积泥沙、生物附着，造成压力感应失真；

线缆透气管堵塞，通气不畅引起气压补偿失效；

水体剧烈波动、浪涌造成瞬时读数跳动；

环境温度大幅变化带来传感器温漂误差；

数据采集终端采样参数设置不合理。
