明渠流量监测站使用指南

一、概述

明渠流量监测站是用于实时测量和记录明渠水体流量变化的水文监测设施，广泛应用于河流、湖泊、水库、灌区渠道、城市排水及工业循环水系统等场景。系统通过对流经明渠的水体进行连续流量监测，为水资源管理、防汛决策、取水计量及工程调度提供科学依据。

科学规范地安装、使用明渠流量监测系统，是保证流量测量准确性的前提，关系到水资源管理的科学性和用水计量的公平性。

明渠流量监测的基本原理主要基于流速-面积法，即通过测量渠道断面的平均流速和过水断面面积，计算瞬时流量：流量 = 平均流速 × 过水断面面积 × 修正系数。根据测量技术的不同，常见方法包括堰槽法、流速面积法、水工建筑物法等。

二、系统组成

一套完整的明渠流量监测站通常由以下部分组成：

组成部分	功能说明

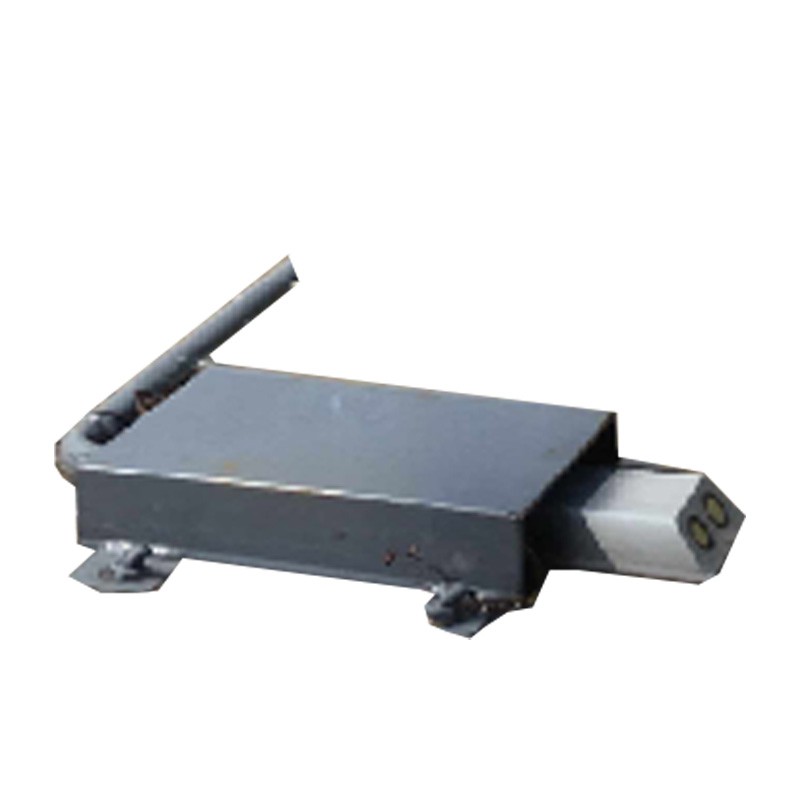

流量传感器（探头）	实现流量数据的采集与探测（常见类型：电磁式、超声波式、雷达式等）
水位传感器	测量渠道水位，用于计算过水断面面积
数据采集与传输模块（RTU/DTU）	接收传感器数据并通过无线网络（4G/5G/NB-IoT/北斗等）上传
供电系统	太阳能板+蓄电池组合、市电供电或内置电池
安装支架/防护机箱	固定设备、防水防尘
监控平台/软件	数据接收、存储、显示、分析与报警

不同型号和品牌的设备在具体构成上可能有所差异，操作前应详细阅读设备说明书。

三、安装指南

3.1 安装前准备

（1）选址要求

测量位置的选择直接影响监测精度，应遵循以下原则：

选择水流平稳、流态稳定的顺直渠段中央位置

上下游各应有不少于5倍渠宽的顺直段

避开闸门出口、渠道弯头、跌水、泵站出口等可能诱发紊流或回流的构筑物

避开强电磁场、污染源及水流紊动剧烈区域

测量渠段内不应有巨大块石阻水或巨大漩涡、乱流等现象

水流速度宜控制在0.1~5m/s范围内

（2）设备检查

安装前应检查设备外观是否完好、各部件是否齐全、电池是否正常。连接设备进行通电测试，确认传感器工作正常、通信模块信号正常。

3.2 安装要点

（1）堰槽法安装

将标准形状的量水堰槽或水槽固定在指定的明渠位置，将流量监测仪的传感器部分固定在安装装置上，放入水槽中固定并做基本调试。

（2）非接触式安装（雷达/超声波）

将传感器安装在水面上方固定支架上，确保测量波束垂直对准水面，且测量路径无障碍物。安装高度建议控制在5米以内，设备距水面越近，回波信号越强。传感器安装高度应至少在最高水位以上0.5米处。

（3）传感器安装要求

超声波传感器发射面应与水面平行，保持水平无倾斜

传感器应安装在渠道中心线处，确保声束路径覆盖主流区域

避免将传感器浸入水中或被漂浮物遮挡

安装空隙必须填实，防止设备松动

3.3 线缆连接与供电

使用通讯电缆将传感器与监测仪主机正确连接：

将水位计/流量计的信号线正确接入数据采集器的对应端口

注意区分正负极，避免短路

线缆穿过设备接口处需加装防水接头和密封胶

太阳能板朝向正南（北半球），倾角与当地纬度相近

3.4 安装注意事项

安装作业应由专业人员操作，雷雨及大风天气禁止安装作业

传感器安装时务必保证测量面水平

压力式探头不得直接接触水底，应保持适当距离以防淤泥覆盖

正式投入使用前应进行比测，有效次数不应少于30次，且应包含不同流量级

四、操作指南

4.1 开机与自检

闭合机箱总电源开关，采集终端与传感器依次上电，等待设备完成整机自检。自检内容包括传感器工作状态、通信模块信号强度、供电系统电压等。

通电后观察显示屏或指示灯状态，确认设备正常运行。绿色常亮通常表示正常工作，红色闪烁需检查电源极性是否接反。如为首次安装或大修后重新启用，需先完成参数配置。

4.2 参数配置

使用配置软件（电脑或手机APP）通过串口、蓝牙或无线方式连接数据采集器，完成以下参数设置：

基本参数：设备ID（站点编号）、站点名称、监测点位信息等

断面参数：渠道几何参数，包括渠道形状（矩形、梯形、U型等）、渠宽、渠高等

堰槽参数：选择实际堰槽类型（如三角堰、巴歇尔槽等），输入喉道宽度、堰高等参数

通信参数：APN、服务器IP地址、端口号等

采集与上报频率：如每5分钟采集一次、每10分钟上报一次（汛期可加密）

4.3 测量操作

（1）开机预热

安装完成并设置参数后，打开主机电源，让设备预热一段时间，一般为5~15分钟，以使仪器达到稳定的工作状态。

（2）启动测量

预热完成后启动测量模式，设备将自动采集水位和流速数据，计算并显示瞬时流量和累计流量。可根据需要选择不同的测量模式（如静态测量、动态测量、平均测量等）。

（3）数据观察

主机屏幕上会显示实时的流量数据、流速数据以及水位信息。稳定状态下的信号强度应维持在满量的70%~90%。操作人员应定期观察并记录这些数据。

（4）数据记录与导出

测量完成后选择“停止测量”，主机自动保存测量数据。部分设备支持U盘导出、蓝牙传输或直接打印。导出数据时应包含时间戳、GPS坐标等元信息，便于后续追溯分析。

4.4 关机与收尾

使用完毕后，先关闭主机电源，再断开传感器与主机的连接。拆卸传感器，用清水冲洗表面泥沙、藻类，用软布擦干机身与接口，晾干后收纳至专用仪器箱。

五、维护保养

5.1 巡检频率

定期对明渠流量监测仪进行巡检，建议每月至少进行一次全面巡检，并在需要时进行额外的临时巡检。对于重要的、长时间运行的监测仪器，可考虑进行更频繁的维护保养。

5.2 日常维护内容

（1）外观检查

观察仪器外壳是否完好无损，有无松动、裂纹、老化等情况。检查各个连接部位和线缆是否牢固、接触良好。

（2）传感器清洁

传感器表面可能附着藻类或沉积物，需定期清洁，避免测量精度下降。清洁时仅用清水、软毛刷清洗，禁用有机溶剂、硬质工具擦拭。机身用干布擦拭，保持干燥无污渍。

（3）传感器检查

对流速传感器和水位传感器进行检查，确保传感器没有污损、堵塞或损坏。定期检查连接线是否老化，支架是否松动。

（4）数据采集系统检查

检查数据采集系统的运行状态和参数设置，确保数据采集准确性和稳定性。检查数据采集设备是否正常工作，确认数据传输是否正常。

5.3 校准与校验

定期对明渠流量监测仪进行校准和校验，以确保数据的准确性。校准和校验应按照操作手册进行。

明渠堰槽流量计的检定周期一般为2年。建议正常使用情况下每年进行一次计量检定。尤其在汛期或水质浑浊度较高时，应及时校准传感器。

5.4 存放要求

设备应存放于干燥、通风、避光环境，温度控制在-10℃~40℃。长期不用时，建议每月通电自检一次，电池每季度充放电一次。

六、常见故障排查

6.1 数据跳动、数值不稳定

可能原因：水面波动剧烈、传感器位置不当、电磁干扰、探头沾污。

处理方法：调整传感器位置、清理探头、远离大功率设备和高压线路等干扰源。如为安装位置振动大，需将传感器移至远离振动源的地方。

6.2 无信号输出或读数归零

可能原因：探头表面结垢、积水或被异物遮挡；探头与水面距离过远；电缆连接松动或损坏。

处理方法：清理探头表面；检查探头与水面距离；检查电缆连接是否松动或损坏；检查电池电量是否充足。

6.3 测量误差偏大

可能原因：参数设置错误、传感器安装角度偏差、渠道淤积。

处理方法：重新核对并校准流量计参数；核查传感器安装角度；清理渠道淤积。

6.4 通讯故障

可能原因：通讯线缆破损、接口松动、通讯模块故障。

处理方法：肉眼检查通讯线缆有无明显外伤；重新插拔线路；如线缆和接头正常，可能是通讯模块故障，需联系技术支持。

七、安全与注意事项

人员安全：巡检和维护时务必确保自身安全，遵守相关操作规范和安全规定。雷雨及大风天气禁止安装作业。

设备安全：轻拿轻放，避免剧烈震动、碰撞。雨天使用做好防雨防护。在测量过程中避免设备受到外力撞击或水流冲击。

防雷与防水：野外安装时，设备需具备防雷击和防水功能。立杆上应设置避雷针。

合规要求：采用明渠流量计测定流量，应修建或安装标准化计量堰（槽），并通过计量部门检定。

技术支持：如遇到复杂的问题或故障，建议咨询专业的维护人员或厂家的技术支持。

八、附则

本指南为通用性使用指南，不同型号和品牌的明渠流量监测设备在具体操作细节上可能有所差异。操作前务必详细阅读设备的说明书，并严格按照说明书的要求进行安装和使用。
