河道水位监测站使用指南

一、概述

河道水位监测站是用于实时测量和记录河道水位变化的水文监测设施，广泛应用于河流、湖泊、水库、洪涝防汛、灌区及输水等水利工程的水位监测。监测站通过水位传感器感知水位变化，经数据采集器处理后，通过无线网络将数据实时传输至监控中心或云平台，为防汛决策、水资源管理提供科学依据。

本指南适用于各类河道水位监测站的安装、操作、维护及日常管理。

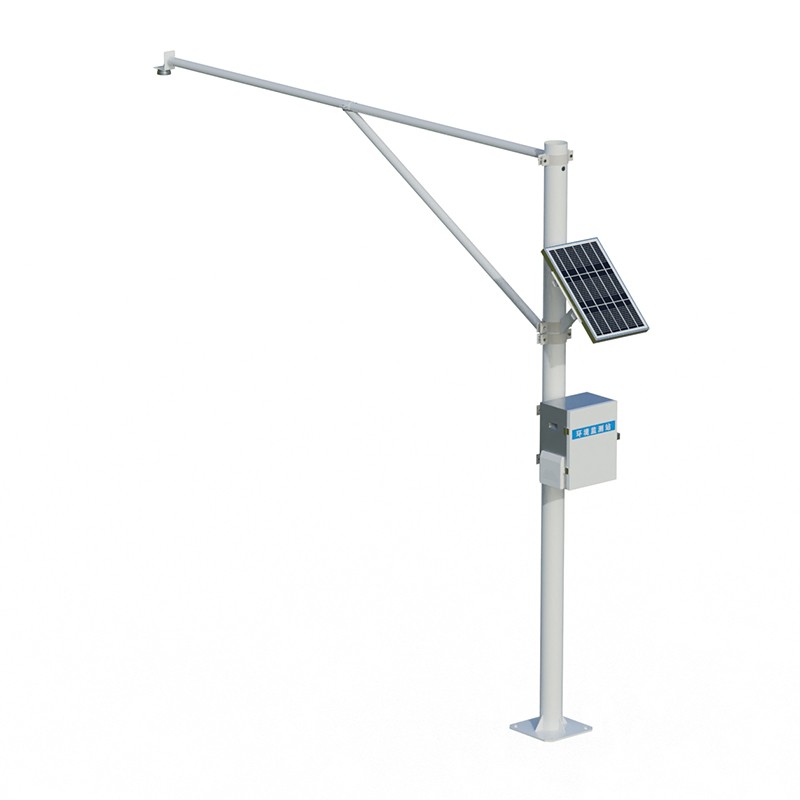

二、设备组成

河道水位监测站通常由以下部分组成：

组成部分	功能说明
水位传感器（探头）	实现水位数据的采集与探测，常见类型包括压力式、超声波式、雷达式、浮子式、电极式等
数据采集与传输模块（RTU/DTU）	接收传感器数据并通过无线网络（4G/5G/NB-IoT/北斗等）上传
供电系统	太阳能板+蓄电池组合，或市电供电，或内置电池
安装支架/机箱	固定设备、防护防水
云平台/监控软件	数据接收、存储、显示、分析与报警

部分设备采用一体化设计，将传感器、采集终端、通信模块等集成于一体；也有分体式设计，传感器与主机分开安装。

三、安装指南

3.1 安装前准备

选址要求：选择具有代表性的监测点位，避开强电磁场、污染源及水流紊动剧烈区域。河道监测应选择水流平稳、无巨大漩涡和乱流的顺直河段，测验渠段宜顺直、稳定、水流集中。不同传感器的选址要点如下：

压力式水位计：将传感器探头固定在水下预定位置，确保透气电缆畅通（用于补偿大气压），探头不得直接接触水底，应保持适当距离以防淤泥覆盖。

超声波/雷达式水位计：安装在水面上方固定支架上，确保测量波束垂直对准水面（倾斜角度不超过3°），且测量路径无障碍物。安装高度建议控制在3-5米以内。根据历史最高水位加安全余量（通常0.5-1米）确定安装高度，防止洪水期淹没设备。

浮子式水位计：安装在测井或静水设备中，确保浮子能随水位自由升降。

设备检查：安装前检查设备外观是否完好、各部件是否齐全、电池是否正常。连接设备进行通电测试，确认传感器工作正常、通信模块信号正常。

3.2 安装步骤

固定传感器：按设备类型将传感器安装至预定位置，确保固定牢固、方向正确。

连接线缆：将水位计的信号线正确接入数据采集器的对应端口，注意区分正负极，避免短路。

安装供电系统：连接太阳能充电控制器、蓄电池和太阳能板，确保极性正确。太阳能板朝向正南（北半球），倾角与当地纬度相近。

安装通信模块：插入4G/5G物联网卡或北斗卡，确认信号强度良好。

防水密封：线缆穿过设备接口处需加装防水接头和密封胶，确保防护等级达标。

3.3 安装注意事项

安装作业应由专业人员操作，雷雨及大风天气禁止安装作业。

水位传感器安装时，务必保证测量面水平，以免影响测量精度。

安装空隙必须填实，防止设备松动。

安装结束后应填写安装记录，清理现场。

四、操作指南

4.1 参数配置

使用配置软件（电脑或手机APP）通过串口、蓝牙或无线方式连接数据采集器，完成以下参数设置：

基本参数：设备ID（站点编号）、站点名称、流域信息等。

通信参数：APN、服务器IP地址、端口号等。

采集与上报频率：如每5分钟采集一次、每10分钟上报一次（汛期可加密至1分钟）。

水位基准标定：读取现场人工水尺标准水位值，在终端录入水位零点、底部高程，完成基准校准。

报警阈值：设置警戒水位、保证水位、洪水位等分级报警阈值。

传感器参数：水位计类型、量程、零点偏移等。

4.2 开机与自检

闭合机箱总电源开关，采集终端与水位传感器依次上电，等待3-5分钟整机自检。自检内容包括：传感器信号是否正常、通信模块是否在线、供电电压是否稳定等。自检通过后设备进入自动运行状态。

4.3 日常操作

设备正常启用后无需人工频繁操作，系统自动完成数据采集、存储与上传。操作人员应定期登录云平台或监控软件查看设备在线状态和数据上传情况。

4.4 数据查看（手机APP/云平台）

下载安装：根据设备厂家提供的渠道下载并安装配套APP。

登录账号：输入用户名及密码登录系统平台。

绑定设备：新安装的监测站需完成设备绑定，可通过扫描设备二维码或手动输入设备编号方式绑定。

查看数据：在平台或APP上查看水位实时数据，支持地图定位、动态曲线显示。

历史查询：按时间筛选历史记录，可导出表格、生成报表。

报警管理：超限自动触发短信或APP报警，管理人员可第一时间接收预警信息。

五、日常维护

5.1 周期性巡检

外观检查：每月清理传感器表面灰尘、水渍、鸟粪等污染物，使用软布蘸酒精擦拭，禁用硬质工具刮擦。检查设备外观是否有破损、松动。

传感器检查：检查雷达/超声波探头表面是否清洁、无遮挡、无结冰；压力式探头需检查是否有泥沙掩埋，及时清淤。

电气检测：测试供电系统稳定性，太阳能板充电效率需≥85%，蓄电池电压维持在正常范围。检查线路是否老化，及时更换老化配件。

通信测试：验证4G/北斗模块联网状态，断线重连时间应小于3分钟。

5.2 定期维护

每年汛期前进行一次全面例行维护，确保设备以良好状态投入运行。

每年末对水位监测站进行一次井深测量，当井内淤积物过多或井内水深不足时，应及时进行洗井、清淤。

定期进行水位计读数与水尺水位的比对校准。

河道及大中型水库站应每日开展数据校核，如发现与周边站点水位偏差较大时，应及时查明原因并处理。

5.3 维护记录

每次巡检和维护后应填写维护记录表，记录维护时间、维护内容、处理结果及维护人员等信息。

六、安全注意事项

用电安全：设备维护前应切断电源，避免带电操作。雷雨天气应断开设备电源和通信线路。

防雷接地：监测站应按规范设置防雷接地装置，接地电阻应小于4Ω。

警示标志：测站应按需设置警示标志，采用耐候性强、表面反光的金属材料，发现破损应及时修复。

汛期安全：汛期应加密巡检频次，发现异常及时处置。台风、暴雨等极端天气前应加固支架基座。

七、常见故障及排查

故障现象	可能原因	排查方法
设备无数据上传	电源故障、通信模块异常、SIM卡欠费	检查供电系统，确认通信模块指示灯状态，检查SIM卡余额
数据跳变或异常	传感器受干扰、探头被遮挡、基准偏移	检查探头是否有遮挡物，重新校准基准
信号丢失	电源线路故障、雷达模块异常	优先检查电源线路，使用频谱分析仪检测雷达工作频率
水位数据与实测不符	基准标定偏移、传感器故障	重新进行水位基准标定，必要时更换传感器

遇无法解决的故障，应及时联系设备厂家或专业技术人员处理，切勿自行拆修精密部件。

八、附录

附录A：日常巡检记录表

日期	巡检人员	设备状态	供电电压	通信状态	水位数据	异常情况	处理结果	备注

附录B：常见术语解释

RTU（Remote Terminal Unit）：远程终端单元，负责数据采集与传输控制。

DTU（Data Transfer Unit）：数据传输单元，负责数据无线传输。

水位基准：水位测量的参考零点高程。

警戒水位：可能发生险情的水位阈值。

保证水位：防洪工程所能保证安全运行的最高水位。
