固定式边坡监测雷达使用指南

一、概述

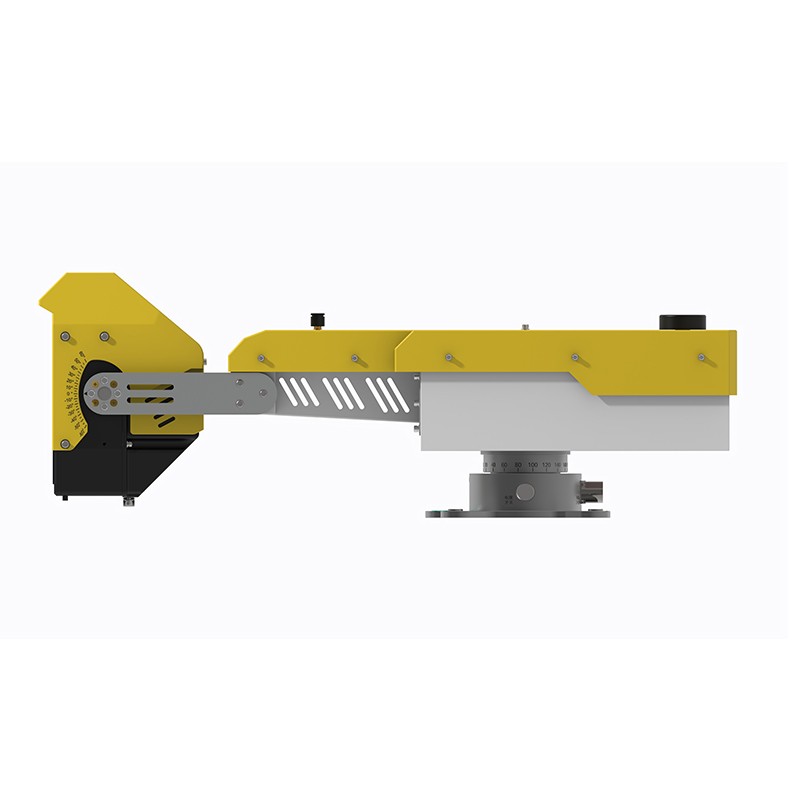

1.1什么是固定式边坡监测雷达

固定式边坡监测雷达是一种基于地基合成孔径雷达与差分干涉测量技术，对边坡表面位移、形变等参数进行非接触式连续监测的专业设备。其核心工作原理是通过向边坡发射高频微波，接收坡体反射的回波信号，记录回波的振幅与相位信息，反演坡体沿雷达视线方向的微小位移，监测精度可达亚毫米级。

该设备适用于露天矿山边坡、铁路/公路边坡、滑坡地质灾害、水利大坝等场景的长期固定监测。与传统的点式监测手段相比，边坡雷达具有全天时、全天候、非接触、大范围、高精度的面域监测优势。

1.2适用范围

本指南适用于固定式边坡监测雷达系统的设备安装、操作使用、日常维护及安全管理，面向设备操作人员、监测技术人员及现场管理人员。

二、系统组成

固定式边坡监测雷达系统通常由以下部分组成：

雷达主机：包含天线阵列、收发模块等核心部件，负责电磁波的发射与接收。

数据采集单元：负责采集雷达回波信号并进行初步处理。

线性扫描单元：实现雷达波束的扫描覆盖。

能量控制/供电单元：为系统提供稳定电源，通常配备不间断电源以保证市电中断时设备仍可正常工作。

数据记录与处理单元：一般为工业级计算机，安装专用监测软件，负责数据记录、处理与分析。

通讯模块：支持数据远程传输至监控中心或云端平台。

三、安装与部署

3.1选址原则

安装位置的选择直接影响监测效果，应遵循以下原则：

通视条件：雷达安装位置须与观测目标保持通视，中间不得有山体、建筑物等遮挡。

避开反射干扰：应远离房屋、围墙、广告牌及大面积平静水面（湖泊、池塘）等信号反射物，以免产生严重的多路径误差。

避开电磁干扰：远离高频电磁发射设备、雷击区，避开振动干扰及地表沉陷区域。

地基稳定：确保雷达监测点地基稳定，不受被测区域滑坡风险波及。

覆盖范围：测算监测主机架设点到被测区域最远点的直线距离，确保设备遥测参数完全覆盖整个监测区域，避免出现监测盲区。

3.2安装步骤

现场勘察：划定被测区域边界范围，排查视野遮挡、电磁干扰源等影响因素。

基础施工：在选定位置建设稳固的设备安装基座，确保水平度和牢固度。

主机安装：将雷达主机牢固固定在安装支架或基座上，确保设备水平。安装时需记录倾斜角度。

连接线缆：连接数据采集单元、能量供给单元和数据记录处理单元之间的电缆和数据线，注意接头处防潮处理。

供电接入：通过稳压电源和不间断电源为设备和计算机供电。

软件安装：安装雷达监测软件，进行系统配置和参数设置。

3.3安装验收

安装完成后应进行系统联调，确认雷达信号正常、数据采集与传输畅通、各项功能运行稳定后方可投入正式监测。

四、操作使用

4.1开机与启动

检查电源线与稳压电源的连接是否正常，确认电源正负极未接反、电压正常。

依次启动供电单元、雷达主机、数据记录计算机。

启动监测软件，检查软件与雷达设备的通讯连接是否正常。

确认雷达传感器工作状态指示灯正常。

4.2软件操作

参数设置：根据监测需求设置数据采集频率、扫描范围、预警阈值等参数。数据采集频率一般应不低于每小时一次，重点区域可加密。

开始监测：启动数据采集，雷达开始对监测区域进行扫描。

实时监控：通过软件界面实时查看形变数据、位移曲线及形变图像。监测数据通常以颜色区分形变方向——红色表示靠近雷达，蓝色表示远离雷达。

数据记录：系统自动将监测数据实时记录到计算机。

4.3关机与断电

先关闭监测软件，停止数据采集。

按顺序关闭雷达主机、计算机及供电单元。

如遇临时停电，应提前通知相关部门并采取相应措施保障设备正常运行。

五、数据采集与预警管理

5.1数据采集

固定式边坡监测雷达应长期固定于监测点位，对重点区域进行连续稳定性监测。监测数据应实时传输至监控平台，通过智能化预警系统实现形变量的实时计算和显示。

5.2预警值设置

预警值设置应综合考虑边坡地质条件、历史监测数据及工程安全等级。预警触发一般需满足以下条件：

形变速度呈加快趋势，加速度大于零；

速度超过设定阈值（例如3mm/h）；

持续观察一定时长后上述情况仍然存在。

各级人员不得无故修改边坡雷达系统报警值。

5.3预警处置

当监测数据超过预警值时，系统应自动触发预警，预警方式可包括：

软件界面预警提示及预警条数显示；

声光报警；

短信报警（按预警等级分级发送，避免信息轰炸）。

收到预警后，应立即按照预警处置流程向相关领导和部门汇报，并组织现场勘察与处置。

六、日常维护与保养

6.1日常维护

清洁保养：定期清理设备外壳和天线表面堆积的粉尘，避免粉尘覆盖影响雷达信号的正常发射和接收。

外观检查：检查设备外壳、天线、线缆接头等是否有损坏或松动。

供电检查：检查供电单元、不间断电源、发电机等是否工作正常。

通讯检查：确认网络连接正常，数据传输畅通。

6.2定期保养

建议每半个月进行一次常规运维，每季度进行一次全面检查和保养维护，包括但不限于：

主机清洁与检查维护；

供电单元清洁检测；

雷达传感器检查检测；

各部件功能检查；

软件版本检查与更新（更新前需备份监测数据及系统配置文件）。

6.3季节性防护

雨季前：提前检查设备的防水密封件状态，清理设备周边的排水通道，避免积水浸泡设备底部安装基座。

冬季：注意防冻措施，确保设备在低温环境下正常运行。

七、安全注意事项

7.1操作安全

操作人员应经过专业培训，熟悉设备工作原理、标准操作步骤及安全规程。

安装和维护边坡监测雷达时，务必遵循相关安全操作规程，佩戴个人防护装备，确保工作环境安全。

严禁擅自拆卸设备内部部件，设备内部无用户可维修部件。维修工作须由授权服务人员完成。

7.2设备安全

设备仅用于指定场景的监测应用，用户须对因违规使用造成的财产损失、人身伤害承担相应责任。

确保设备安装位置稳固，防止因振动、大风等外力导致设备移位或倾倒。

做好设备的防水、防尘、防盗防护措施。

7.3数据安全

定期备份监测数据，防止数据丢失。

不得无故修改系统报警值。

监测数据应按规定归档管理。

八、常见问题及排查

8.1设备指示灯不亮

检查电源线连接是否正常；

检查电源正负极是否接反、电压是否正常；

检查供电单元是否工作正常。

8.2设备灯亮但无数据上传

检查网络环境：有线连接检查网络IP是否变动，无线连接检查通讯是否流畅；

检查供电是否正常、设备是否在运转；

如网络和供电均正常，请联系技术人员检查。

8.3监测数据异常

检查雷达与监测目标之间是否有临时遮挡物（如车辆、人员等）；

检查天气等环境因素是否对信号产生影响；

排查周边是否存在新增的电磁干扰源；

如数据持续异常，及时联系厂家技术人员解决。

8.4预警误报或漏报

检查预警阈值设置是否合理；

检查监测区域是否有干扰物产生虚假信号；

确认软件版本是否为最新稳定版本。
