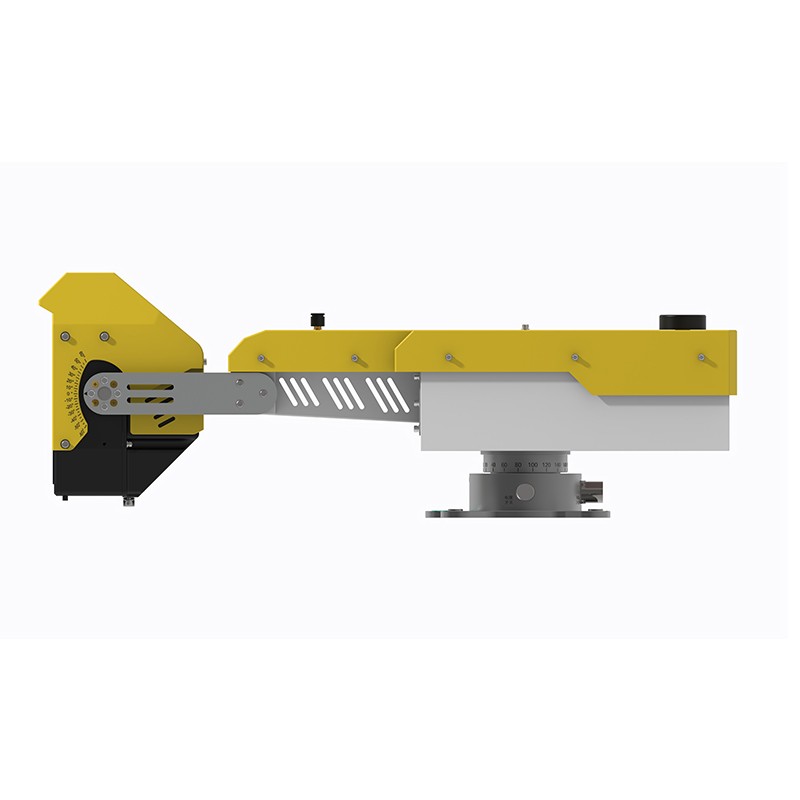

固定式边坡监测雷达校准

一、概述

固定式边坡监测雷达广泛应用于露天矿山、水利边坡、交通路堑等场景的边坡形变监测，能够实现大范围、全天候、非接触式形变数据采集。校准是保障雷达监测数据精度、稳定性与可靠性的核心工作。雷达长期连续运行受设备安装状态变化、环境温湿度波动、器件老化、大气折射、基准参考点漂移等因素影响，测量参数会产生偏移。定期开展标准化校准工作，修正系统误差，统一测量基准，是边坡安全监测预警有效运行的基础条件。

二、校准主要项目

距离校准

验证雷达测距输出值与真实空间距离的一致性，修正距离测量系统误差。采用已知精确长度的标准基线、角反射器作为参照目标，对比雷达测量距离与标称距离，计算距离偏差并录入系统补偿参数。

角度校准

包含方位角、俯仰角校准。检验雷达扫描角度输出与真实空间角度的偏差，消除转台机械装配误差、角度编码器零位偏移带来的角度测量误差，保证形变点位空间定位准确。

形变测量精度校准

利用可控位移标定装置、固定角反射器，模拟微小形变工况。对比雷达解算形变数值与标准位移量，评估形变监测精度，调整干涉处理相关参数。

时间同步校准

统一雷达内部时钟、数据采集单元、供电系统、远程传输终端的时间基准。时间不同步会造成时序形变数据错位，校准采用标准时间源完成时钟对时与延时补偿。

大气参数补偿校准

雷达电磁波传播受空气温度、气压、湿度影响。校准气象传感器，采集现场大气参数，验证大气折射误差修正模型参数，降低大气扰动引入的形变测量误差。

天线指向与波束特性校准

检查天线安装姿态、波束中心指向，测试天线增益、波束覆盖范围，排查天线轻微移位、结构形变造成的监测盲区与信号衰减。

三、校准前期准备工作

收集设备出厂参数、前期校准记录、现场边坡监测范围、布设角反射器位置信息。

准备校准工具：高精度全站仪、标准角反射器、基线标尺、气象测量设备、标准时钟源、便携式调试终端。

清理雷达天线表面附着粉尘、水汽、杂物，检查设备供电、通讯线缆、散热系统运行状态。

选择大气稳定时段开展校准作业，避开强降雨、浓雾、大风、极端温差等恶劣气象条件，减少环境扰动干扰。

确认边坡周边无大型移动设备、临时障碍物进入雷达监测视场。

四、校准实施流程

设备状态检查

开机预热至设备稳定工作温度，检查雷达各模块运行状态、信号强度、日志告警信息，记录初始运行参数。

基准参照物布设

在雷达有效监测视场内布设标准角反射器，角反射器安装稳固，坐标采用全站仪精确测定，作为形变参考基准点。

分项参数校准操作

依次开展距离、角度、时间同步、气象参数补偿校准。每项测试重复多次采集数据，剔除异常测量值，计算平均偏差。

参数写入与系统复位

根据校准计算结果生成补偿修正参数，导入雷达控制与数据处理系统，完成系统复位重启。

复测验证

重启完成后再次采集角反射器监测数据，验证各项误差指标是否满足设备技术指标要求；若仍超出允许误差范围，重新排查问题并二次校准。

五、校准后工作

完整记录校准时间、环境条件、原始测试数据、偏差数值、修正参数、复测结果，形成正式校准报告存档。

对比本次与历史校准数据，分析误差变化趋势，判断雷达硬件是否存在持续老化、安装基础沉降等问题。

更新设备运维台账，明确下一次计划校准时间。

若校准发现硬件故障、天线基础位移等无法依靠参数修正解决的问题，及时安排检修、重新安装加固。

六、校准周期建议

新设备安装完成、移位重新安装、大修更换核心部件后，必须立即开展全面校准。

正常连续运行工况下，每季度开展一次常规校准；地质条件复杂、环境变化剧烈、重点高危边坡区域，可缩短至每1～2个月校准一次。

遭遇强降雨、雷电、地震、设备剧烈震动等特殊情况后，应临时增加专项校准。

七、注意事项

校准作业期间尽量减少人员、车辆进入雷达监测区域，避免遮挡电磁波造成测试数据失真。

所有参数修改操作做好备份，防止参数配置错误导致监测数据失效。

校准数据需长期留存，用于设备长期稳定性分析与故障溯源。

严格按照设备技术手册规定误差阈值判定校准结果，超出阈值不得投入正式监测使用。
