水土流失监测仪使用指南

一、概述

水土流失监测仪是一种用于自动监测径流量、含沙量等水土流失关键参数的智能设备，广泛适用于坡面径流场、小流域控制站、矿山边坡、工程建设区等场景的水土保持监测工作。该设备通常由数据采集主控机、含沙量测量传感器、地表流量传感器组件及雨量计等核心部件构成。

正确使用和定期维护对确保监测数据的准确性至关重要。本指南旨在帮助使用人员全面掌握设备的安装、操作、维护及故障处理等全流程技术要点。

二、安装与准备

1. 初次使用前准备

解除运输固定装置：初次使用前，必须拧松设备底部或侧面的运输固定杆。该部件用于运输过程中固定内部结构，若未解除将导致设备机械卡滞，无法正常工作。

检查零部件：使用前应确保零件齐全，螺钉拧紧，预防运输安装过程中造成螺丝松动而导致设备异常。

2. 安装选址

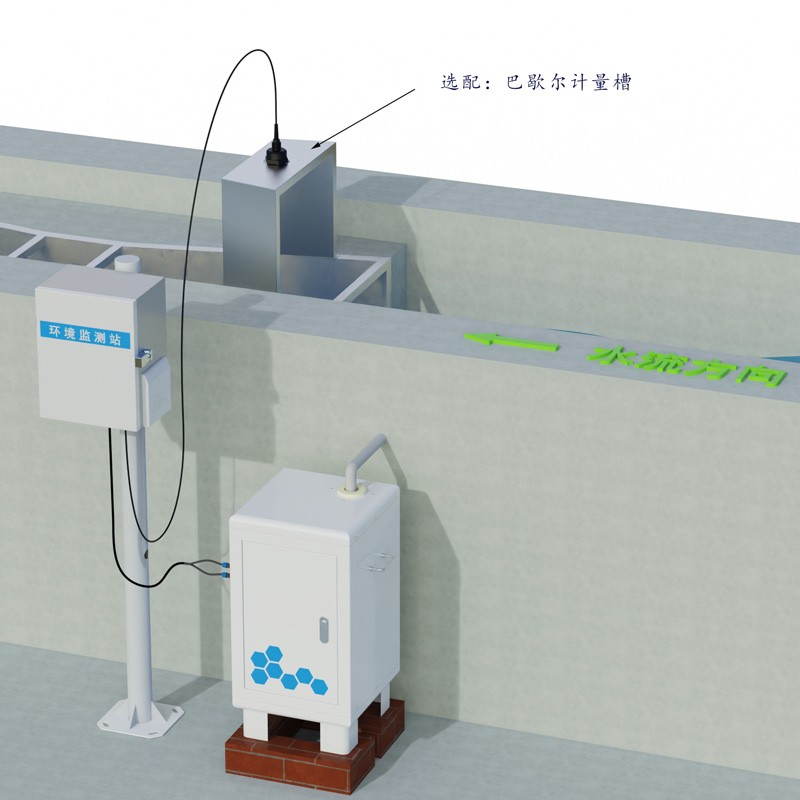

将监测仪平稳安装于目标监测点，注意以下要点：

传感器定位：确保传感器浸入径流路径且无遮挡。传感器探头应与水流路径保持垂直。

水平校准：检查雨量计等部件是否水平。

称重传感器：使用前应调平、垫实，集流桶应放平。

3. 电气连接

按照设备说明书完成电源接入及通信线路连接。系统通常支持市电供电，部分型号也可采用太阳能供电。通信接口通常包括RS485、4G/NB-IoT、LoRa等模块。

三、操作与使用

1. 启动与自检

安装完成后，通过配套软件启动设备自检程序，验证通信状态与数据稳定性。系统正常启动后应进入待机或工作状态。

2. 校准

初次校准：初次使用或长期停用后重新启用时，需进行清水校准和零点校准。

定期校准：传感器使用时间较长出现测量误差时，可通过配套仪器进行标定校正。

3. 数据采集与监测

设备可全天候自动测量径流量、含沙量、径流总量等数据。主要工作流程如下：

地表水体由引水槽进入明渠，经流量计获得瞬时径流量数据并计算径流总量；分水管将水样送入主水箱，待检测水量充足时系统启动检测，传感器将数据传送至处理器得出泥沙含量；检测完成后样品由排水管排出，为下次采样做好准备。

数据可通过4G/5G、NB-IoT或LoRa等无线通信模块实时上传至云平台，用户可通过网页或移动端查看实时曲线与历史数据。

4. 参数设置

用户可在数据管理主控机上自由设置采样频率及调校时钟。系统支持本地数据存储，也可通过RS232接口下载历史数据。当通讯中断时，设备具有断点续传功能，通讯恢复后自动补传中断期间的数据。

四、维护与保养

1. 定期清洁

传感器清洁：定期清理传感器表面的泥沙或杂物，避免数据偏差。

水路清洁：检查并冲洗储水箱、排水阀、进水阀等部件，确保水流畅通。建议每半年至少进行一次全面检查。

集水箱清理：定期拆开集水箱，检查内部是否有泥沙、杂质等。若含有较多泥沙杂质，可卸下溢流阀并加水冲洗干净。

内部整洁：保持设备内部整洁，称重部分不得堆积杂物或泥沙，禁止在样品桶下放置异物。

2. 防冻措施

在零下温度环境使用时，需排空设备内部水分，防止结冰损坏设备。

3. 故障排查

当发现通过放水阀的水流减少甚至不通水时，应拔掉与放水阀连接的电线，拧出放水阀，清理内部杂质后重新安装。

若传感器经标定校正后仍无法恢复正常测量，说明传感器可能已损坏，需及时更换。

4. 拔插操作规范

拔插传感器时应先关闭记录仪，避免损坏设备。

五、注意事项

防止杂物进入：防止大的草木、石块等杂物进入集流桶或水路系统，以保证测量精度。

设备防护：设备应避免在超出规定工作环境的条件下使用。典型工作环境要求为：温度0（不结冰）～50℃，湿度<95%（无凝露）。

数据管理：定期备份和导出监测数据，防止数据丢失。

定期巡检：建议建立设备日常巡检制度，及时发现并处理异常情况。

培训要求：操作人员应接受设备操作培训，熟悉设备原理、操作规程及维护要点。

六、常见技术参数参考

不同型号设备的技术参数可能存在差异，以下为常见参数范围供参考：

参数	常见范围
径流流速	0～5m/s
泥沙含量	0～500kg/m³（0～500g/L）
降雨强度	0～300mm/h
工作电源	DC12V / AC220V
工作温度	0（不结冰）～50℃
工作湿度	<95%（无凝露）
