渗压监测站使用指南

一、概述

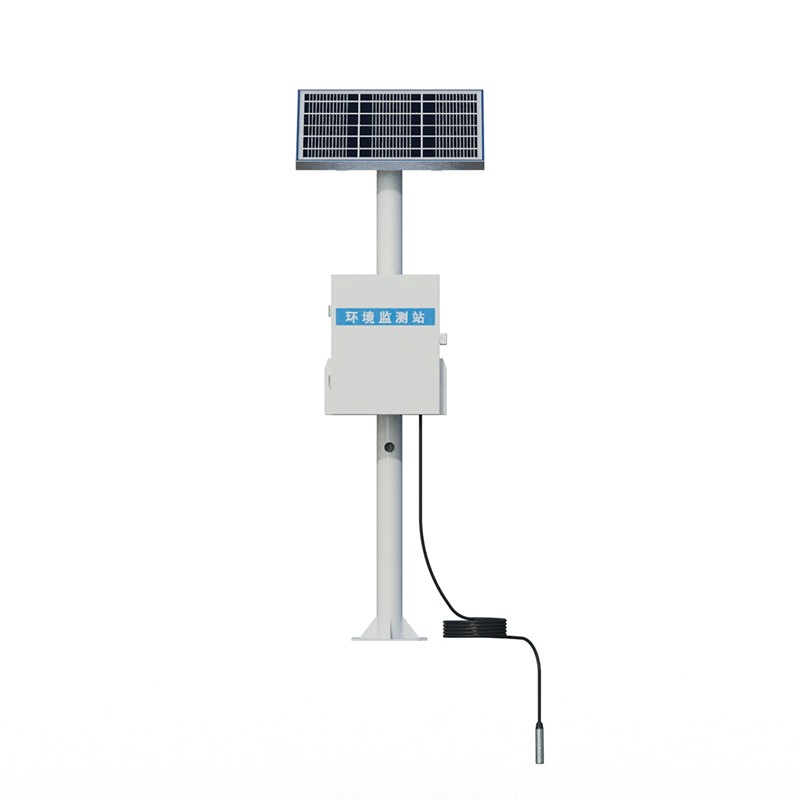

渗压监测站是部署于大坝、边坡、隧道、地下工程、围堰等水工结构物及其周边区域的自动化监测系统，用于实时监测结构物内部及地基中的渗透（孔隙）水压力。渗压监测站由渗压计、数据采集与传输单元、供电系统及监测平台等部分组成，通过连续获取渗压数据，为工程安全管理、风险评估和应急处置提供科学依据。

渗压监测站主要适用于以下场景：大坝坝基扬压力监测、坝体浸润线监测、绕坝渗流监测、边坡稳定性监测、隧道及地下工程渗水压力测量、路基及软基深处孔隙水压力测量等。

二、系统组成

一套完整的渗压监测站通常包括以下部分：

1.前端感知设备——渗压计

渗压计是系统的核心传感器，按测量原理可分为振弦式、压阻式、差动电阻式等类型。振弦式渗压计具有长期稳定性好、抗干扰能力强、精度高、信号传输距离远等优点，是目前应用最广泛的类型。渗压计通常内置温度传感器，可同步测量埋设点的温度。

2.数据采集与传输单元

包括自动采集装置（MCU，即测量控制单元）、通信模块（4G/5G/北斗/光纤等）。采集单元按照设定的采样频率自动采集传感器信号，进行模数转换和初步处理后，经通信网络发送至监测中心。

3.供电系统

可采用市电供电或太阳能-蓄电池直流浮充供电方式。对于位置偏僻的监测站，通常采用太阳能供电方式。

4.监测中心平台

包括数据接收服务器、数据库、分析软件及预警发布系统。平台对监测数据进行存储、分析、建模和比较，当监测值超出预设阈值时自动触发预警。

三、安装与调试

3.1安装前准备

（1）仪器检验

渗压计埋设前，必须进行室内检验，合格后方可使用。应仔细阅读渗压计与测试仪说明书，了解渗压计具体参数，熟悉测试仪操作。将渗压计与测试仪连接进行测量，检测渗压计是否工作正常。

（2）获取零读数（初始读数）

每一支渗压计在安装前都必须获取一个精确的零读数（初始读数）。零读数是在传感器尚未承受外部水压力的状态下测得的读数，通常取在大气中的读数作为初始读数，同时读取对应的温度值并记录气压值。这些数值必须记录备案，供后期数据处理使用。

（3）渗压计浸泡饱和

安装前需将渗压计透水石（滤头）取下，渗压计和透水石同置于饱和清水中浸泡2小时以上，排除透水石中的气泡，使其充分饱和。透水石的安装应在饱和水中进行。然后在测头上包上装有干净的饱和细砂袋，使仪器进水口通畅，防止水泥浆进入渗压计内部。

（4）材料与工具准备

备好足够的干净中粗砂、粒径小于5mm的砾石、回填材料及其他埋设辅材和专用工具。检查传感器数量及导线长度是否正确。如需接长电缆，应提前在室内按设计要求进行接线，接长时必须将同色芯线接在一起并用锡焊牢，认真进行硫化处理。

3.2安装方法

渗压计的安装方法根据工程类型和地质条件有所不同，常见的安装方式包括：

（1）混凝土浇筑层面埋设

在浇筑下一层混凝土时，在埋设位置的层面预留一个深30cm、直径20cm的孔。在孔内铺一层细砂，将渗压计放在砂垫层上，用细砂埋好，孔口放盖板后再浇筑混凝土。

（2）基岩面上埋设

在渗压计埋设的基岩位置钻一个孔深100cm、孔径5cm的集水孔。将装入细砂袋内的渗压计放到集水孔上，砂袋用砂浆糊住，砂浆终凝后即可浇筑混凝土。

（3）钻孔埋设法

钻孔至目标深度，放入装有传感器的测压管。在透水石段上下设置止水球囊或水泥砂浆封孔，确保只有透水石部分与地层连通，防止不同深度的水压互相干扰。

（4）在坝基深孔内埋设

深孔直径应不小于100mm。先将仪器装入砂包中，向孔内倒入40cm厚的砾石，然后将装有仪器的砂包吊入孔底。再填入40cm厚细砂，然后填20cm厚砾石，最后在余孔段灌入水泥膨润土浆。

3.3电缆敷设与保护

渗压计埋设完成后，按设计要求走向敷设电缆。电缆应尽可能向高处引，通过露天处需进行保护。可将测试导线集中套上PVC钢丝软管进行保护，并挖槽将保护管从一侧引出。电缆敷设完成后须用测试仪器进行量测并做好记录。

3.4初始基准值测定

渗压计安装后，应静置足够时间使其达到温度平衡（通常需在测压管中稳定20～30分钟）。选择清晨恒温时段连续测量3次，取误差≤0.5%F.S的平均值作为基准值。记录好每个测试点的渗压计编号并保存好记录资料。

四、日常操作

4.1数据采集

（1）人工测量

使用专用读数仪进行测量。将测量线一头连接读数仪，另一头各色夹子对应连接渗压计的输出电缆——黑、红测频率，白、绿测温度。读数时，先将接头插到读数仪上再打开读数仪电源。采用频率接收仪观测时，两次读数误差应不大于1Hz。

（2）自动化采集

渗压计接入自动化采集设备后，系统按设定的采样频率自动采集数据。采集单元对数据进行模数转换和初步处理后，经通信网络发送至监测中心。

4.2监测频率设置

监测频率应根据工程阶段和实际情况合理设置：

常规监测：通常采用每分钟1次至每小时1次的频率。

施工期和初次蓄水期：应每隔1～3个月校测1次。

运行期：至少每年校测1次。

汛期或高水位运行期：应加密监测频次。

4.3数据记录与处理

每次测量应记录渗压计编号、读数、温度、测量时间等信息。监测数据应输入监测系统进行存储、处理和分析。监测平台对数据进行存储、分析、建模和比较，生成渗流压力趋势图等分析成果。

五、维护与保养

5.1日常巡检

应定期开展系统运行日常检查：

常规期：每月不少于1次现场巡检。

汛期（主汛期）或高水位运行期：每周至少1次。

巡检内容包括：检查渗压计读数是否正常；检查设备有无损坏、松动，连接线路是否完好；查看设备运行指示灯状态是否正常；检查井口保护箱外观是否完好，悬挂装置有无锈蚀；定期对设备进行清洁，保持所有设备整洁。

5.2传感器维护

定期清理传感器探头的沉积物与杂物。黏性土坝体的渗压计探头易被泥土吸附，砂性土区域的传感器可能因流沙堵塞透水孔，需每月用软毛刷清理表面，必要时用清水冲洗。对于入水监测的器具，取出后必须擦净晾干，并涂抹防护油以防生锈。测压管需定期进行注水灵敏度检验。

5.3校准与校验

每年至少进行1次零点校验或现场比对测试。

更换传感器或维修后应及时进行校验。

测压管管口高程在监测设施布设初期应每隔1～3个月校测一次，中后期应至少每年校测一次。

5.4安全注意事项

禁止在渗压监测设施范围内进行爆破、打井、采石、采矿、挖沙等作业。

监测房应具备防雷、防盗、通风干燥等条件。

清洁设备前应切断监测站采集机箱总电源，断开所有传感器、通信、供电接线，严禁带电清洁。

测压管管口应高于地面，并加装防止雨水进入和人为破坏的保护装置。

六、常见故障排查与处理

6.1传感器与电缆故障

透水部件堵塞：表现为渗压响应迟缓，应清理透水石或更换滤料。

膜片损坏或老化：需更换传感器。

电缆故障：若测量值偏离正常值10%以上，需排查电缆断裂、接头氧化等问题。可通过测量电缆电阻判断——若测得电阻值异常（含电缆标准电阻），则需排查电缆故障。

电缆接头进水短路：需重新处理接头并进行防水密封。

6.2供电与通信故障

供电线路故障：检查电源线路是否老化、接触不良。

通信故障：检查通信模块状态、信号强度及网络连接。

6.3数据异常处理

当监测数据出现异常时，应逐级排查：首先检查传感器和电缆是否正常，其次检查供电与通信系统，再排查环境干扰因素和安装施工缺陷。读数仪测值不稳定可能由电缆接头进水、频率范围选择错误、温度电阻基值选择错误或外部干扰引起。

七、资料管理

应建立完善的监测资料管理制度：

保存每支渗压计的出厂检测证书（率定表），包含初始零读数、仪器系数等参数。

记录每次测量的数据、时间、操作人员等信息。

定期整理监测数据，绘制渗流压力过程线图和断面渗流压力分布图。

监测资料应按要求归档保存，作为工程安全评估的重要依据。
