HADCP使用指南

一、概述

1.1 什么是HADCP

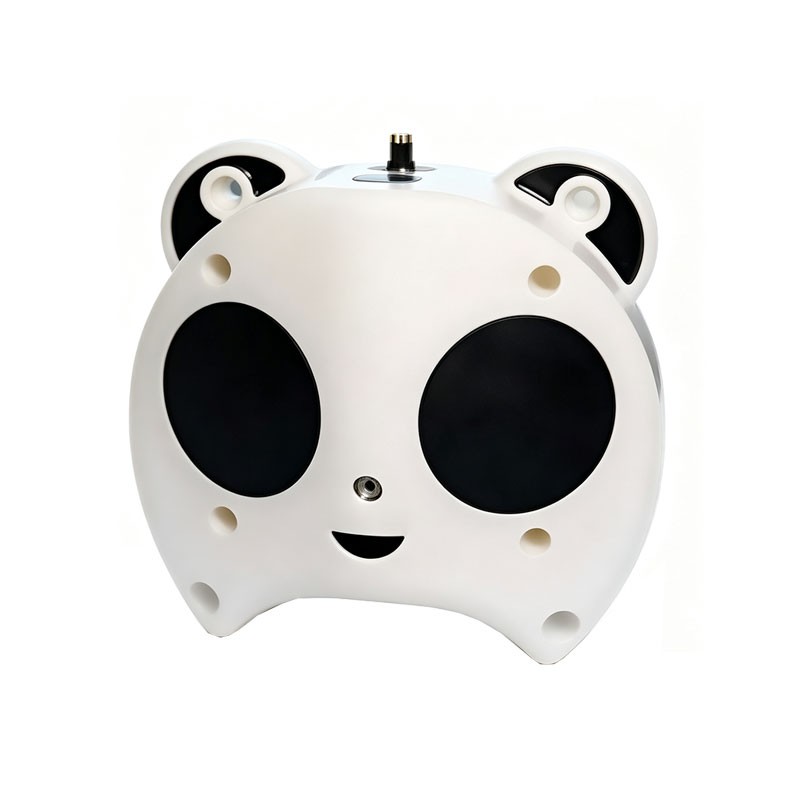

HADCP是英文Horizontal Acoustic Doppler Current Profiler的缩写，中文全称为水平声学多普勒流速剖面仪。它是一种利用声学多普勒原理，对水体流速剖面进行实时测验的仪器。

HADCP一般配备有两个或四个换能器，换能器既是发射器也是接收器。其工作原理是：换能器发射固定频率的声波，然后接收被水体中悬浮颗粒物散射回来的回波。当颗粒物（假定其运动速度与水体流速相同）向换能器方向运动时，回波频率比发射波频率高；反之则频率降低。通过分析这种频率变化（即多普勒频移），即可计算出水流速度。

1.2 主要应用场景

HADCP广泛应用于以下场景：

河道及水文站常年流量监测

灌区输水渠道水量计量

水库泄洪/出库流量监测

城市内河水环境监测

水文应急巡测

港口水域流场实时监测

河流、河口区流场数据采集，为数值模型提供标定或验证数据

1.3 典型技术参数

以600kHz频段HADCP为例，其主要技术参数包括：

参数	典型值
工作频率	600kHz
剖面范围	2-90m
测流精度	±0.3%±3mm/s
流速分辨率	1mm/s
测速范围	±5.0m/s（默认），±20.0m/s（最大）
单元层数	1-255
单元层厚度	0.5-4m
通信接口	RS-232或RS-422
供电	10V-26V，1.5A
功耗	5W（10%工作占空比，典型值）

二、安装指南

2.1 安装位置选择

HADCP通常安装在河岸或渠壁的基座上，也可安装在桥墩或其他建筑物侧壁上。安装时应注意以下原则：

换能器水平：确保声束水平发射

安装高程：基本原则是使H-ADCP位于水深的一半处

避开淤积影响：安装高程应预留足够的淤积空间。例如，某水闸站将H-ADCP安装在起点距21.6m、高程1.50m处，槽底高约0.00m，预留了1m多的淤积空间

选择流速稳定区域：应选择断面流速分布相对稳定的位置安装，使测得的单元流速具有良好的代表性

2.2 安装支架

安装支架是将换能器牢固固定在河床或边壁上的辅助设施，应具有抗冲击、耐腐蚀的特性。支架材料应满足上述特性要求。

2.3 电缆布设

电缆需固定在边壁及地面，并采取保护措施以防损坏。具体注意事项包括：

合理规划电缆路由，避免弯折和受力

检查线缆接口密封状态，防止水体侵入接线部位

注意电源正负极连接，正负接反会造成仪器严重损坏

2.4 安装检查

安装完成后应进行系统测试，包括：

测试传感器工作状态

检查通信是否正常

验证数据采集是否有效

三、操作指南

3.1 连接与启动

连接步骤：

将电缆插头与H-ADCP连接

将仪器转换器与计算机串口连接

将电源正极与红夹子连接，负极与黑夹子连接（注意极性！）

打开通用串口终端软件（如超级终端、Putty等），设定波特率与ADCP一致

发送唤醒指令（如按特定键或发送特定字符串）激活ADCP

3.2 参数设置

可通过直接指令或专用软件进行参数设定。常用的软件类型包括：

串口终端软件：用于直接指令操作，设定波特率、时钟，以及系统检测和问题诊断

流量监测软件：实时显示流速、水位并计算流量

参数配置软件：用于设定剖面单元数、单元厚度、坐标系等基本参数

数据后处理软件：用于数据回放、格式转换和文件恢复

常用操作指令示例：

输入查询指令（如WP?）可查看当前参数设定值

同步时钟指令可使ADCP时钟与电脑时钟同步（具体指令可参考设备手册）

3.3 数据采集

HADCP可设定为上电即工作或按设定模式自动工作两种模式。

数据采集过程中的关键步骤：

系统每分钟处理某一单元流速数据

根据断面流速横向分布、安装高程处的测验河宽和单元尺寸，分析选用合适的单元流速区间作为代表流速计算样本

计算垂线平均流速，可依据《河流流量测验规范》（GB50179-2015）中一点法测算

计算分钟代表流速，利用每分钟的水位和垂线平均流速数据计算

计算测次平均代表流速，采用算术平均法计算比测时段内的平均代表流速

3.4 数据回收

数据回收方式包括：

使用配套的数据恢复软件读取全部记录数据

使用直接指令读取单个文件

四、维护与保养

4.1 日常维护

定期维护是保障HADCP长期稳定运行的关键：

清洁换能器表面：定期检查探头表面，清理附着的水生物、淤泥等杂物，保障声波收发通畅

检查电缆接口：查看线缆接口密封状态，防止水体侵入接线部位

检查O型密封圈：定期检查并更换O型密封圈

更换干燥剂：定期更换设备内部的干燥剂包

清洁压力传感器端口

4.2 防生物附着

生物附着是HADCP面临的常见问题，可采取以下措施：

使用防污涂料

定期清除已附着的生物

检查并更换锌阳极（牺牲阳极）

4.3 定期校准

设备完成标定后，应尽量避免随意改动安装角度与入水位置。需要校准的项目包括：

罗盘校准

压力传感器系数验证

波束余弦矩阵验证

4.4 维护周期

建议按照以下周期进行维护：

维护项目	建议周期
清洁换能器表面	根据水体情况（每月或每季度）
检查密封圈	每次回收后
更换干燥剂	每3-6个月
检查锌阳极	每年
全面校准	每年或根据厂家建议

五、常见问题与注意事项

5.1 关键注意事项

电源极性：正负接反会造成仪器严重损坏

安装角度：标定后避免随意改动安装角度与入水位置

物理保护：拆包和使用时注意防止换能器面及接口受到物理损伤

电缆保护：电缆需固定并加以保护

5.2 比测与率定

H-ADCP在实际应用中必须进行流速关系的率定。建议在高、中、低不同水位条件下，用H-ADCP对断面流量进行3次以上的测量，每次测量结果与同水位条件下走航式ADCP或流速仪法的测量结果进行比较，误差应控制在±5%以内。

5.3 技术支持

如遇技术问题，可查阅设备操作手册或联系设备供应商获取技术支持。

六、总结

HADCP作为现代水文监测的重要设备，具有结构紧凑、安装维护简便、数据可靠、环境适应性强等优点。正确掌握其安装、操作和维护方法，是保障设备长期稳定运行、获取准确水文数据的关键。使用人员应认真阅读设备操作手册，严格按照规范进行安装、率定、数据采集和日常维护，充分发挥HADCP在水文监测中的技术优势。
