电磁海流计使用指南

一、概述

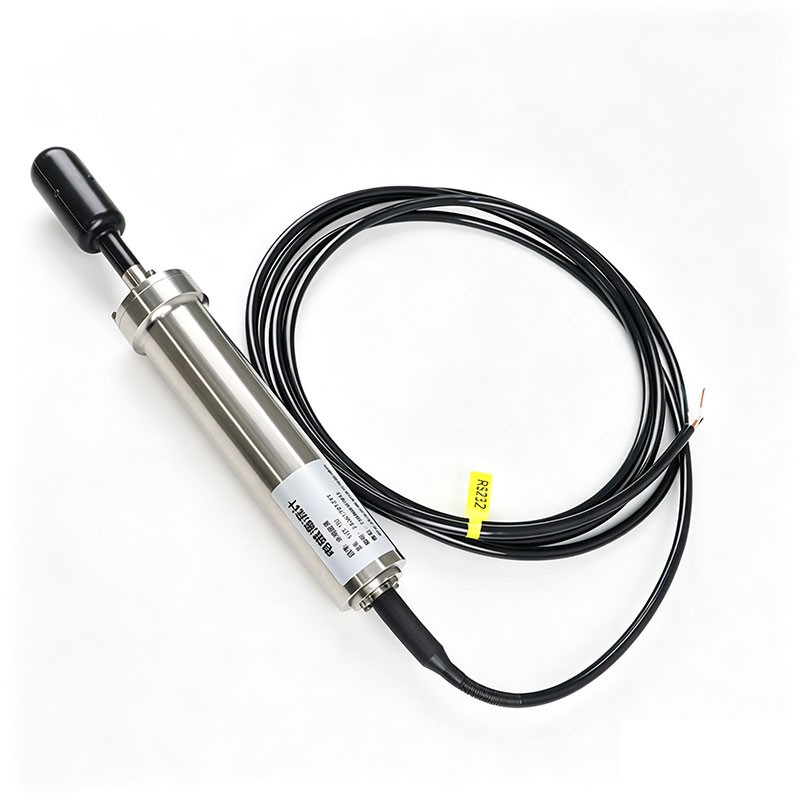

电磁海流计是一种基于法拉第电磁感应原理设计的高精度海洋流速与流向测量仪器。其核心原理是通过水下传感器产生人工磁场，当海水（导电介质）流过磁场时产生感应电动势，通过测量两对电极的电压换算成流速。与传统机械式海流计不同，电磁海流计无旋转部件，避免了机械摩擦导致的精度下降问题。

设备通常内置高精度电子罗盘，可同步测量方位角、俯仰角和横滚角；外壳多采用耐腐蚀的钛合金材质，最大使用深度可达1500米。电磁海流计适用于海洋、湖泊、河流等多种水域的流速、流向及水温测量。

二、安装要求

2.1安装位置选择

选择开阔水域安装电磁海流计，远离大型金属物体和其他电磁干扰源。

探头应安装在测量水流的中心位置，并保持探头周围30厘米区域内无障碍物。

安装支架应选用弱磁性材料（如316不锈钢），且探头1米范围内不得有铁磁物质，以防止额外磁场叠加导致流向测量错误。

2.2安装姿态要求

电磁海流计必须垂直安装，温度探头所在方向需对准正北。

安装倾角不得超过10°，否则内置电子罗盘输出数据将失真。

当安装倾角达到15°时，设备将自动停止工作以保护核心部件。

2.3安装方式

根据测量需求可选择固定式或漂浮式安装方式。固定式安装需将电磁海流计固定在海底或海上结构物上；漂浮式安装则将设备放置于水中随流观测。

三、操作步骤

3.1使用前准备

电池安装：拆开设备后盖，按要求装入电池，注意正负极性。

仪器连接：通过数据线将电磁海流计连接至电脑，打开配套软件，确认连接状态显示为“Connected”。

时间设置：在软件界面中设置仪器时间，保持与电脑时间同步。

3.2工作模式配置

电磁海流计通常支持两种工作模式：

Continue模式：适用于连续测量；

Burst模式：适用于间歇性测量。

根据所选工作模式，设置测量间隔（Interval）、爆发时间（Burst）和采样个数（Sample）等参数。

3.3仪器测试

在正式使用前，应在软件“Test”界面下对仪器进行测试，检查仪器是否正常工作。测试结束后验证数据是否准确，确保各部分功能正常。

3.4下水作业

将仪器钛合金末端系上缆绳。

在确认探头周围无电磁及金属物体阻碍的前提下，将仪器缓慢放入水中。

如遇流速过大，可在探头部位加挂重物以保持稳定。

观测完毕后缓慢回收仪器，注意避免碰坏探头。

3.5数据读取

当设备安装在固定平台时，可直接读取指令返回的流速与流向数据。

当设备安装在移动平台（如无人潜航器、科考船）时，平台的平移或旋转运动会引入测量偏差，需对原始数据进行专业处理与校准。

四、维护与保养

4.1日常维护

定期检查：定期检查传感器、电缆、电源等部件是否正常工作。

清洁维护：定期清理传感器和电缆表面，避免沉积物和生物污垢影响测量精度。清理附着海生物时，不可用力敲击或敲打外壳及电极部位。

校准调整：根据需要定期对电磁海流计进行校准和调整，确保测量准确性和稳定性。

数据备份：对测量数据进行备份和管理，以备后续分析和使用。

4.2校准方法

校准步骤包括：

通过接口将仪器连接至电脑；

打开软件，确认连接状态；

同步仪器时间与电脑时间；

根据实际需求配置工作模式和测量参数；

在测试界面进行仪器测试，验证数据准确性。

传感器标定通常在专用水槽中进行，通过与标准声学海流计进行比测，在不同流速下（如10cm/s、30cm/s、50cm/s、100cm/s、150cm/s、200cm/s）计算修正系数。

五、注意事项

5.1电极保护

严禁徒手触摸探头电极。手上油脂、盐分极易腐蚀电极，直接降低测量精度。

5.2电气安全

在连接或断开电缆时，务必做好防水措施，防止海水渗入导致设备损坏。

严禁测量电压、电流值，否则可能损坏仪表。

长期不使用时，应将电池取出，以免电解液损坏集成电路。

5.3异常处理

发现外壳变形或电缆有损伤时，必须立即停止使用。

数码管显示“-”号时，表示电源欠压，应及时更换电池。

5.4环境要求

电磁海流计内置磁罗盘通过感应地球磁场来测量流向，探头1米范围内不得存在铁磁物质。

在低电导率水体中，电磁式仪器的测量误差会增大。
