投入式水位监测设备使用指南
一、设备简介
1.1什么是投入式水位监测设备
投入式水位监测设备（又称投入式液位计、静压投入式液位变送器）是一种基于静压液位测量原理的水位监测仪器。其核心工作原理为：液体内部某一点位所受的静压力与该点位距离液面的垂直高度成正比。设备探头浸入被测液体后，介质压力作用于内部的感应膜片产生形变，传感元件将机械形变转化为电信号，经温度补偿和线性校正后，输出与液位高度对应的标准信号。
投入式水位监测设备具有结构简单、安装便捷、精度较高、稳定性好等特点，广泛应用于水库大坝水位监测、地下水文监测、深井水位测量、河道与湖泊水位监测、污水处理池液位测量、工业储罐液位监测等场景。

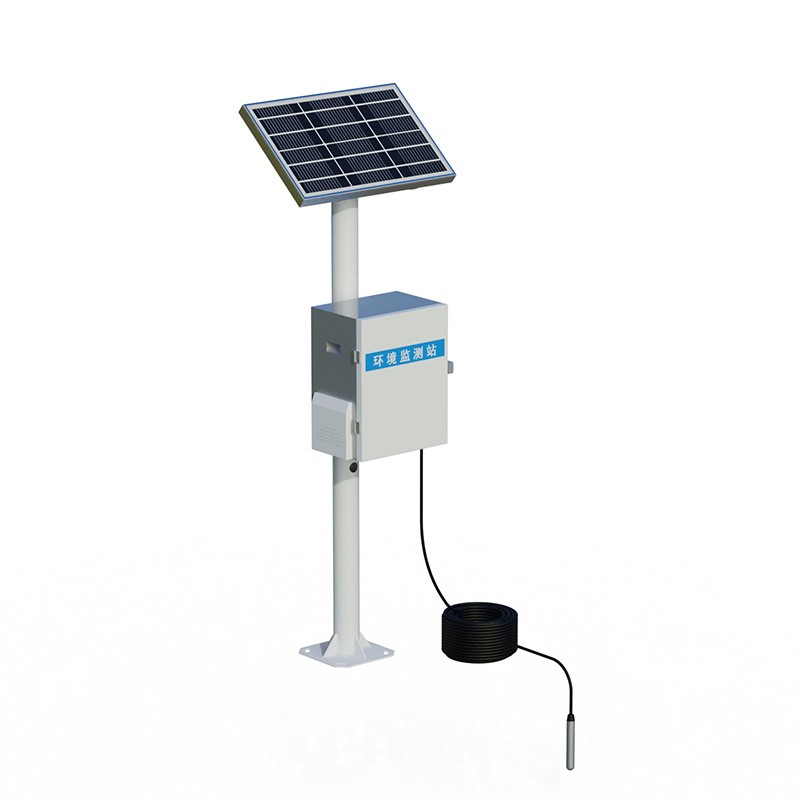

1.2设备基本组成
一套完整的投入式水位监测设备通常包括以下组成部分：
水位探头（传感器）：直接投入液体中，内置压力感应元件，负责采集静压信号；
信号电缆（导气电缆）：连接探头与数据采集设备，内部包含信号线和通气毛细管，用于传输信号并平衡大气压；
数据采集/传输单元：将传感器信号转换为可读取的水位数据，可配备远程传输模块（4G/北斗等）实现数据远传；
供电系统：通常采用DC12V或DC24V供电，可根据现场条件选用电池供电或太阳能供电。
二、安装指南
2.1安装前准备
（1）设备验收
设备到达现场后，应开箱检查，核对设备及附件的数量与装箱单是否一致。检查设备外观有无损坏，确认产品合格证、检测证书等技术资料齐全。使用万用表测量传感器芯线间电阻值并记录，检查绝缘电阻是否符合要求。
（2）工具与配件准备
根据安装环境准备相应的工具和配件，一般包括：万用表、扳手、电缆固定卡箍、防水接头、绝缘胶带、配重块等。深井安装还需准备绞车、安全带等安全防护装备。
（3）现场勘查
确定探头安装位置时，应注意避开进水口、搅拌装置运行区域、液体涡流与气泡聚集区域。深井监测时，探头应安装在监测井过滤器以下1-2m处，远离抽水管/泵体3m以上。同时确认数据采集设备的安装位置应干燥、通风，便于防雷接地。
2.2探头安装
（1）安装方式
在敞口容器或静水中测量静态液位时，可将探头直接投入容器底部，在容器开口处用尼龙带或安装架将电缆线固定即可。在流动液体或有搅拌的工况下，建议将内径Φ45mm左右的钢管（在不同高度打若干小孔）固定于水中，再将探头放入钢管内使用。
（2）垂直安装
探头应保持垂直向下投入水中，避免倾斜状态下局部压力分布不均影响测量精度。安装时应轻拿轻放，避免摔碰损坏传感器。
（3）配重与固定
对于深井或流动水体，应在探头尾部安装配重块（重量根据现场情况确定），确保探头垂直下沉，避免漂浮或倾斜。使用专用卡箍将电缆固定在配重块或井壁支架上。电缆长度超过100米时，建议另外增加承重钢丝绳与信号电缆一同下井，防止电缆受力过重导致损坏。
（4）深度控制
下放探头时，应缓慢操作，同步记录电缆下放长度。探头安装后，轻提轻放探头2-3次，排空内部空气，确保压力膜片与水体充分接触。
2.3电缆敷设与密封
（1）电缆固定
在井口或容器开口处用卡箍将电缆固定在支架上，预留1-2m余量以应对水位波动或设备沉降导致的电缆拉伸。电缆敷设路径应避开尖锐物体和高温区域，防止划伤或烫伤电缆。
（2）防水密封
电缆穿过井口或容器壁处需加装防水接头并填充密封胶，确保达到IP68防护等级。电缆接线头处应防止雨水渗入。特别注意：电缆接线盒（通气口）必须保持在液面以上的干燥区域，不能被水浸泡或杂物堵塞。
（3）电缆保护
露天安装时，探头线不应裸露在容器外。野外敷设的电缆建议穿PVC管埋地敷设（深度≥30cm），防止碾压损坏。
三、电气连接与调试
3.1电气连接
（1）电源连接
确认供电电源输出电压是否正确（通常为DC12V或DC24V），电源的正负极与设备接线端子正确对应。严格按照设备说明书中的接线图进行连接，不得随意改动。
（2）信号连接
将信号线接入数据采集终端对应的信号接口（模拟量或数字量接口，如RS485）。连接时应确保接触可靠，必要时使用绝缘胶带做好绝缘处理。
（3）接地保护
设备外壳需要与容器外壁或大地可靠连接（接地），接触电阻不应大于2Ω。室外安装时应注意防雷措施，必要时外接防雷保护模块。
3.2通电调试
（1）通电自检
连接好所有线路后通电，观察采集设备指示灯状态：电源灯常亮、通讯灯正常闪烁表示设备工作正常。使用配套软件或显示仪表读取探头数据，检查水位数值是否稳定、无异常跳变。
（2）预热稳定
通电后建议预热15-30分钟，待输出信号稳定后再进行正式测量。
（3）零点校准
在空罐或已知液位条件下，按下仪表的零点校准键（或通过手操器/软件进行零点设置）。对于数字信号输出的设备，通过配套软件进行参数设置和零点修正。
（4）满量程校准
使被测介质液面达到最大测量高度，调节变送器的满量程电位器或通过软件设置使输出对应满量程值。如现场条件不允许液面达到最大值，可采用替代方法进行校准。
（5）数据验证
通过人工测量的实际水位与设备读数进行对比，验证测量精度是否满足要求。如存在偏差，应重新进行校准。
四、使用注意事项
4.1日常操作注意事项
（1）保持通气畅通
投入式水位计的测量精度依赖于通气电缆将大气压引入传感器负压腔。必须确保通气口不被堵塞、浸水或密封。切勿用胶带或塑料薄膜密封接线盒，否则会造成通气电缆与大气压不平衡，产生凝露，影响测量结果。
（2）避免探头扰动
探头不应频繁晃动或摆动。在流动水体中，应确保感应面与水流方向平行。探头与容器内壁的距离应尽可能远，最小距离不应小于100mm。
（3）介质适应性
设备出厂时通常用水校准。如果被测介质密度与纯水差异较大，必须在使用前进行现场标定。被测介质粘度不宜过高，投入式水位计一般不能用于易结晶的介质。测量高温液体（>80℃）时需加装降温管。
（4）电缆保护
电缆不得打结或盘绕过紧。容器外过长的电缆应绕成大卷存放，避免阳光直射和低温冷冻。投入式水位计的通气电缆属于特种电缆，不得中途截断重新连接。
4.2环境防护
（1）防雨防潮
室外安装时，建议在接线盒上方加装防护罩（如将塑料桶倒扣在接线盒上），防止雨水直接淋湿接线部位。
（2）防冻防晒
设备应避免阳光直晒和低温冰冻环境。长期不使用时，应恢复原包装存放于阴凉、干燥、通风的库房中。
（3）防雷
安装在室外的设备需做好防雷接地措施，必要时加装防雷保护模块。
五、维护保养
5.1定期清洁
（1）清洁频率
一般情况下，建议每月清洗一次设备。对于水质浑浊、富营养化（易长青苔）的水体，应缩短清洗周期至每1-2个月一次，甚至更频繁。
（2）清洁方法
清洗时，先打开保护管（如有）的旋帽，小心取出液位计。将液位计上附着的杂物（如水草、浮游生物、淤泥等）清除干净。清洁引压孔时，可使用三氯乙烯或酒精注入引压孔至其高度二分之一处浸泡5分钟左右，然后轻微晃动、重复多次，直到清洗干净。
（3）重要提醒
禁止使用任何硬质器具刮擦或捅戳引压孔和感压膜片，以免损坏敏感元件。清洗时只能使用中性清洗剂，避免使用酸、碱性溶剂或家用洗涤剂等腐蚀性试剂。
5.2定期检查
（1）外观检查
定期检查电缆外皮是否有磨损、划伤或老化开裂。检查密封部位是否完好，防水接头是否松动。
（2）电气检查
定期使用万用表检查供电电压是否正常，信号输出是否稳定。检查接地是否可靠，接触电阻是否符合要求。
（3）数据校验
定期（如每6个月至1年）对设备进行常规校验。通过与人工实测水位对比，验证设备测量精度，如发现偏差应及时校准。
5.3长期停用处理
设备长期不使用时，应小心取出探头，清洗干净后擦干，恢复原包装存放于阴凉、干燥、通风的仓库中。重新投入使用前应进行全面检查和校准。
六、常见故障及排查
6.1无信号输出或信号异常
可能原因：
电源未接通或接线不正确
线路开路或接触不良
设备内部故障
处理方法：
检查电源是否接通，电压是否正常；检查接线是否符合说明书要求；用万用表测量线路通断。
6.2输出信号不稳定或波动
可能原因：
探头安装不牢固，有晃动
液体流动剧烈或有大量气泡
电缆固定不牢，受风力或水流拉扯
处理方法：
检查并加固探头和电缆的固定；在波动较大的场合加装保护管或阻尼器。
6.3测量数值偏差较大
可能原因：
通气口堵塞或进水
探头被泥沙或杂物覆盖
介质密度发生变化但未重新校准
零点或满量程偏移
处理方法：
检查通气口是否畅通；取出探头清洗；如介质更换，重新进行参数设置和校准。
6.4设备不工作
可能原因：
电源故障
内部零件脱落或损坏
传感器膜片损坏
处理方法：
切断电源，检查供电系统；如无法自行排除，及时联系厂家技术人员维修。
七、安全须知
安装与拆卸必须在断电、无压状态下进行。
设备必须由阅读并理解本手册的专业技术人员进行安装和操作。
不得对设备进行任何未经授权的改动或拆卸。
设备属于精密电子测量仪器，应轻拿轻放，避免摔碰。
如发现异常，应立即切断电源，停止使用，并及时联系专业人员检查。
