水流量监测系统使用指南

一、系统概述

水流量监测系统是用于实时测量和记录水体流量变化的水文监测设施，广泛应用于河流、湖泊、水库、灌区渠道、城市供水管网、污水处理及工业循环水系统等场景。系统通过对流经管道或明渠的水体进行连续流量监测，为水资源管理、防汛决策、取水计量及工程调度提供科学依据。

科学规范地安装、使用水流量监测系统是保证流量测量准确性的前提，不仅关系到使用者的经济利益，对于水资源节约利用也至关重要。

系统典型组成

一套完整的水流量监测系统通常由以下部分组成：

组成部分	功能说明
流量传感器（探头）	实现流量数据的采集与探测（常见类型：电磁式、超声波式、雷达式、涡轮式等）
数据采集与传输模块（RTU/DTU）	接收传感器数据并通过无线网络（4G/5G/NB-IoT/北斗等）上传
供电系统	太阳能板+蓄电池组合、市电供电或内置电池
安装支架/防护机箱	固定设备、防水防尘
监控平台/软件	数据接收、存储、显示、分析与报警

二、安装指南

2.1 安装前准备

选址要求：选择具有代表性的监测点位，避开强电磁场、污染源及水流紊动剧烈区域。

设备检查：安装前检查设备外观是否完好、各部件是否齐全、电池是否正常。连接设备进行通电测试，确认传感器工作正常、通信模块信号正常。

2.2 不同场景的安装要点

管道流量监测：管道流量监测应在满管状态下进行，通过安装在管道上的流量传感器（仪表）对管道流量进行测量。安装时需注意：

选择合适管径的安装位置，确保前后有足够的直管段

清洁管道表面（去除油漆、锈蚀）

使用耦合剂固定传感器（如为超声波式），间距误差应控制在0.5mm以内

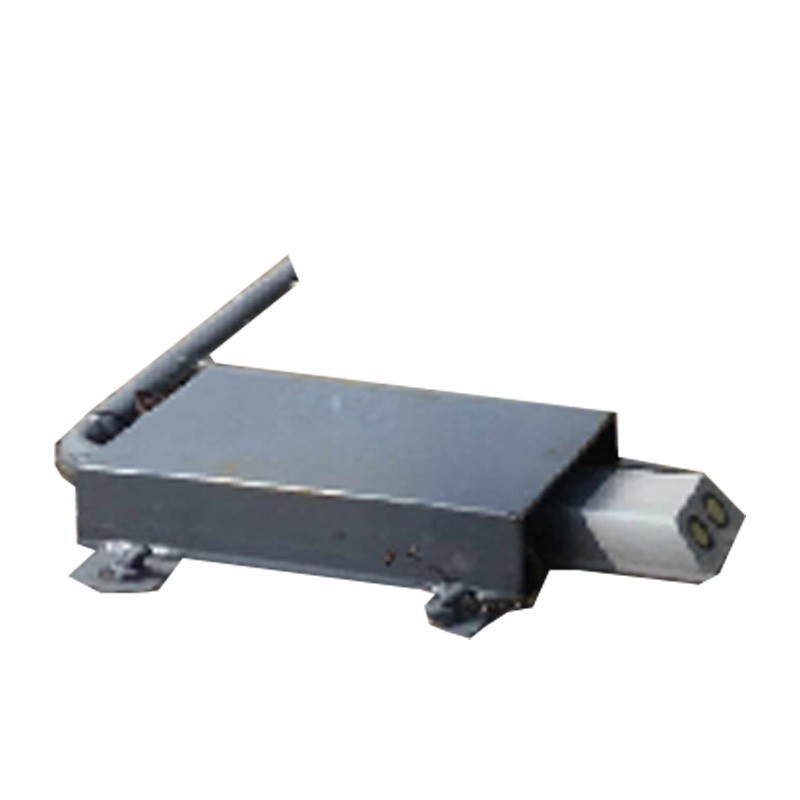

明渠流量监测：将标准形状的量水堰槽或水槽固定在指定的明渠位置。将流量监测仪的传感器部分固定在安装装置上，放入水槽中固定并做基本调试。

测量位置应选择水流平稳、流态稳定的顺直渠段中央位置，远离闸门出口、渠道弯头、跌水等可能诱发紊流或回流的构筑物。测量渠段内不应有巨大块石阻水或巨大漩涡、乱流等现象。

非接触式（雷达/超声波）安装：安装在水面上方固定支架上，确保测量波束垂直对准水面，且测量路径无障碍物。安装高度建议控制在5米以内，设备距水面越近，回波信号越强。雷达波发射方向应与水流方向保持平行。

2.3 线缆连接与供电

使用通讯电缆将传感器与监测仪主机正确连接。连接时需注意：

将水位计/流量计的信号线正确接入数据采集器的对应端口

注意区分正负极，避免短路

线缆穿过设备接口处需加装防水接头和密封胶

太阳能板朝向正南（北半球），倾角与当地纬度相近

2.4 安装注意事项

安装作业应由专业人员操作，雷雨及大风天气禁止安装作业

传感器安装时务必保证测量面水平，以免影响测量精度

安装空隙必须填实，防止设备松动

压力式探头不得直接接触水底，应保持适当距离以防淤泥覆盖

三、操作指南

3.1 开机与自检

闭合机箱总电源开关，采集终端与传感器依次上电，等待设备完成整机自检。自检内容包括传感器工作状态、通信模块信号强度、供电系统电压等。

通电后应观察显示屏或指示灯状态，确认设备正常运行。如为首次安装或大修后重新启用，需先完成参数配置。

3.2 参数配置

使用配置软件（电脑或手机APP）通过串口、蓝牙或无线方式连接数据采集器，完成以下参数设置：

基本参数：设备ID（站点编号）、站点名称、监测点位信息等

通信参数：APN、服务器IP地址、端口号等

采集与上报频率：如每5分钟采集一次、每10分钟上报一次（汛期可加密）

流量基准标定：根据现场条件完成零点校准和量程设置

报警阈值：设置瞬时流量上限/下限、累计流量上限等分级报警阈值

传感器参数：流量计类型、量程、零点偏移等

3.3 日常操作

数据查看：通过设备本地显示屏或远程监控平台查看实时流量数据。本地显示屏通常可显示瞬时流量、累计流量、信号强度、时间等信息。

数据记录与报送：按规范要求填写监测记录表，各类填写完成的表格应由专人妥善保管，不得随意涂改、调换、销毁，年终应作为运行技术档案留存。

远程操作：通过监控平台可远程查看实时数据、历史曲线、报警记录，并可进行参数远程调整。

3.4 数据采集频率建议

数据采集和存储时间间隔应根据实际应用确定。一般建议：

常规监测：采集间隔5～10分钟

防汛期间：建议加密至10秒～1分钟

非汛期：可适当放宽至1小时

四、维护与保养

4.1 日常巡查

监测站应建立日常巡查制度：

常规时期：每半月至少巡查1次

汛期（4～10月）：每周至少巡查1次

暴雨期：应每天巡查1次

巡查内容包括设备外观、供电系统、通信状态、传感器工作状态等。

4.2 定期维护

季度维护：每季度检查传感器耦合状态、清洁探头表面、检查线缆连接是否松动。

年度维护：每年进行一次全系统精度校准。校准应参照相关计量检定规程执行。

特殊维护：对于明渠测量系统，需定期清理堰槽及上下游渠道内的淤积物和漂浮物，确保水流流态稳定。

4.3 常见故障排查

故障现象	可能原因	排查建议
数据显示为零或满度	连线错误或传感器故障	检查通道连线是否正确
数据误差偏大	参数设置不当或需重新标定	检查参数设置，必要时重新率定数据
通信中断	信号弱或网络故障	检查通信模块信号强度
供电异常	电池亏电或太阳能板故障	检查电压，更换电池或检修供电系统
无数据显示	设备未启动	检查电源开关，确认设备已启动

五、注意事项

安全操作：操作人员应接受专业培训，熟悉设备工作原理和操作规程。培训应坚持“理论为基，实操为重”的原则。

环境要求：流量计/传感器不能在超高温、超量程、强磁场环境下使用，以上环境严重影响仪器的精度和使用寿命。传感器不可以在会结晶或结块的液体中使用。

零点检测：定期进行零点检测，确保测量基准准确。

防水防尘：确保设备防护等级满足现场环境要求，线缆接口做好防水密封处理。

数据安全：监测数据应及时上传至数据库或平台。重要数据应做好备份，防止丢失。

资料管理：妥善保管设备使用说明书、校准证书、运行记录等技术资料。
