水位监测站使用指南

一、概述

水位监测站是用于实时测量和记录水位变化的水文监测设施，广泛应用于河流、湖泊、水库、洪涝防汛、灌区及输水等水利工程的水位监测，也可用于城市道路积水、地下空间水位、城市污水处理等市政工程。水位监测站通过水位传感器感知水位变化，经数据采集器处理后，通过无线网络将数据实时传输至监控中心或云平台，为防汛决策、水资源管理提供科学依据。

本指南适用于各类水位监测站的安装、操作、维护及日常管理，用户在使用前应仔细阅读并妥善保管。

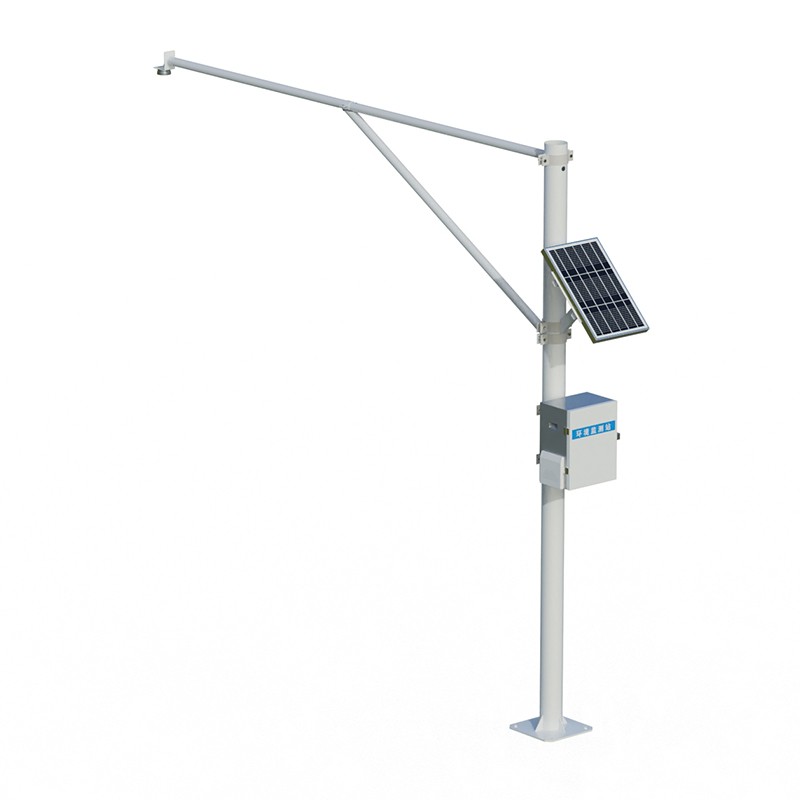

二、设备组成

水位监测站通常由以下部分组成：

组成部分	功能说明
水位传感器（探头）	实现水位数据的采集与探测（常见类型：压力式、超声波式、雷达式、浮子式、电极式等）
数据采集与传输模块（RTU/DTU）	接收传感器数据并通过无线网络（4G/5G/NB-IoT/北斗等）上传
供电系统	太阳能板+蓄电池组合，或市电供电，或内置电池
安装支架/机箱	固定设备、防护防水
云平台/监控软件	数据接收、存储、显示、分析与报警

部分设备采用一体化设计，将传感器、采集终端、通信模块等集成于一体；也有分体式设计，传感器与主机分开安装。

三、安装指南

3.1 安装前准备

选址要求：选择具有代表性的监测点位，避开强电磁场、污染源及水流紊动剧烈区域。不同传感器的选址要点如下：

雨量计：选择开阔、无遮挡（远离树木、建筑物）的地点，安装在稳固的支架上，确保承雨口水平且距地面0.7米以上，防止溅水影响。

压力式水位计：将传感器探头固定在水下预定位置，确保透气电缆畅通（用于补偿大气压）。

超声波/雷达式水位计：安装在水面上方固定支架上，确保测量波束垂直对准水面，且测量路径无障碍物（如漂浮物、水草）。最高水位不得进入测量盲区。

地埋式水位计：安装于地面以下，设备顶部应与地面保持同一水平面。

设备检查：安装前检查设备外观是否完好、各部件是否齐全、电池是否正常。连接设备进行通电测试，确认传感器工作正常、通信模块信号正常。

3.2 安装步骤

固定传感器：按设备类型将传感器安装至预定位置，确保固定牢固、方向正确。

连接线缆：将水位计的信号线正确接入数据采集器的对应端口。注意区分正负极，避免短路。

安装供电系统：连接太阳能充电控制器、蓄电池和太阳能板，确保极性正确。太阳能板朝向正南（北半球），倾角与当地纬度相近。

安装通信模块：插入4G/5G物联网卡或北斗卡，确认信号强度良好。

防水密封：线缆穿过设备接口处需加装防水接头和密封胶，确保防护等级达标。

3.3 安装注意事项

安装作业应由专业人员操作，雷雨及大风天气禁止安装作业。

水位传感器安装时，务必保证测量面水平，以免影响测量精度。

压力式探头不得直接接触水底，应保持适当距离以防淤泥覆盖。

安装空隙必须填实，防止设备松动。

四、操作指南

4.1 参数配置（新装或大修后必做）

使用配置软件（电脑或手机APP）通过串口、蓝牙或无线方式连接数据采集器，完成以下参数设置：

基本参数：设备ID（站点编号）、站点名称、流域信息等。

通信参数：APN、服务器IP地址、端口号等。

采集与上报频率：如每5分钟采集一次、每10分钟上报一次（汛期可加密至1分钟）。

水位基准标定：读取现场人工水尺标准水位值，在终端录入水位零点、底部高程，完成基准校准。

报警阈值：设置警戒水位、保证水位、洪水位等分级报警阈值。

传感器参数：水位计类型、量程、零点偏移等。

4.2 开机与自检

闭合机箱总电源开关，采集终端与水位传感器依次上电，等待3～5分钟整机自检。自检内容包括：

查看本地显示屏是否有故障告警（低电压、信号中断、传感器异常等）

确认当前水位数值正常刷新

确认通信模块显示联网成功

校准终端时钟（误差超过30秒需立即校准）

手动触发一次上报，登录后台确认数据正常接收

4.3 日常操作

设备正常启用后无需人工频繁操作，默认24小时自动采集、上传数据。日常操作主要包括：

查看实时数据：通过电脑或手机登录云平台，查看水位实时数据、动态曲线。

查询历史记录：按时间筛选历史数据，可导出表格、生成报表。

处理报警信息：收到超限报警（短信/APP推送）后及时查看并处置。

4.4 数据校验

定期将设备读数与人工水尺读数进行比对：

稳定水面静置5分钟，连续读取多组设备水位与人工水尺数据

计算平均偏差，误差应控制在±1cm以内

偏差超标需重新标定零点或清理传感器

五、维护保养

5.1 日常巡检（每周）

每周现场检查应包括以下内容：

传感器：检查探头表面是否清洁，无遮挡、无杂物、无结冰；雷达天线无杂物遮挡，压力探头无淤泥包裹。

供电系统：检查太阳能板是否干净、无遮挡；蓄电池电压是否正常（12V系统正常为12.4～12.8V）。

支架与机箱：检查支架螺栓有无松动、倾斜；机箱防水密封是否完好。

通信天线：检查天线是否垂直、无弯折、无遮挡、无锈蚀破损。

5.2 定期维护（每月/每季/每年）

每月维护：

现场检查维护不少于一次

检查数据完整性及合理性，发现异常及时处理

汛前维护（每年3月）：

进行全面例行维护，确保设备以良好状态投入汛期运行

清理水位计周边的水草、淤沙

校准传感器，检查所有接线

年度维护：

每年末对水位监测站进行一次井深测量

进行全面检修，检查电路接口是否有氧化、腐蚀现象

测试本地控制器的数据分析与报警功能

5.3 维护注意事项

维护检查前应仔细阅读相关规范及设备说明书，熟练掌握检查维护要点。

严禁随意拆卸设备、改动接线与系统参数。

雷雨天气禁止开盖检修、触碰传感器与天线。

河道、水库涉水作业需穿救生衣，登高作业需佩戴安全帽、安全带。

六、常见故障与排除

故障现象	可能原因	处理方法
设备无法上报数据	电源故障、电池电压过低、通信模块故障	检查供电系统，测量电池电压；检查SIM卡及信号强度
通信正常但数据无变化	水位传感器故障、采集接口故障	检查传感器及接口，必要时更换传感器
水位读数偏差大	零点偏移、传感器被淤泥覆盖、波浪干扰	重新标定零点，清理探头/井道淤泥，开启滤波防抖功能
设备离线	通信中断、设备死机	重启设备，检查通信模块及天线
数据跳变/不稳定	水面波浪、传感器松动、电磁干扰	检查传感器固定是否牢固，开启滤波功能

如遇无法自行解决的故障，应及时联系设备厂商或专业运维人员处理。

七、安全注意事项

用电安全：接线时务必区分正负极，避免短路。操作前确认电源已断开。

防雷安全：设备应做好防雷接地，雷雨天气禁止操作。

涉水安全：靠近河道、水库作业时穿戴救生衣，严禁单独作业。

登高安全：登高作业佩戴安全帽、安全带，确保梯子稳固。

设备安全：严禁改变设备电路电气参数、规格和型号。
