热成像生命探测仪地质灾害款使用指南

一、概述

热成像生命探测仪是一种利用人体与周围环境红外辐射特性差异进行生命搜寻的救援设备。该仪器主要应用于地震、滑坡、泥石流、建筑坍塌等地质灾害现场，以及消防、矿山救护等领域。

在地震、泥石流、山体滑坡等自然灾害发生后，现场环境复杂危险，救援人员难以及时确定幸存者位置。热成像生命探测仪可穿透烟雾、灰尘、黑暗等障碍，帮助救援人员快速定位被困人员。它利用人体与周围环境的红外辐射差异，以成像方式将搜索目标与背景区分开来，大幅降低救援工作的盲目性和工作量，提高救援效率。

适用场景包括：

地震灾害搜救

山体滑坡与泥石流灾害搜救

建筑物坍塌救援

隧道塌方救援

矿山救护

火灾现场被困人员定位

二、工作原理

任何温度在绝对零度以上的物体都会产生红外辐射，人体也是天然的红外辐射源。人体的红外辐射特性与周围环境的红外辐射特性不同，热成像生命探测仪正是利用这种差异，以成像的方式把要搜索的目标与背景分开。

人体红外辐射能量较集中的中心波长约为9.4μm，人体皮肤的红外辐射范围为3～50μm，其中8～14μm占全部人体辐射能量的46%。热成像探测仪通常将接收波段设计在7～14微米范围，以最有效地捕捉人体热辐射信号。

具体工作原理为：人体的热辐射能量通过光学系统聚焦于红外传感器，转换成电信号，经电子电路处理后在监视器上显示为红外热像图，从而帮助救援人员确定被困者的位置。现代热成像生命探测仪通常采用非制冷焦平面微热量型探测器，工作波长范围覆盖8～14μm。热成像生命探测仪在黑暗、浓烟环境下均可正常工作。

技术特性提示： 热成像仪可快速扫描大面积区域，但无法穿透厚重障碍物，易受环境温度干扰。若被困者被掩埋过深或掩埋物吸收能力强，则探测效果会受到影响。

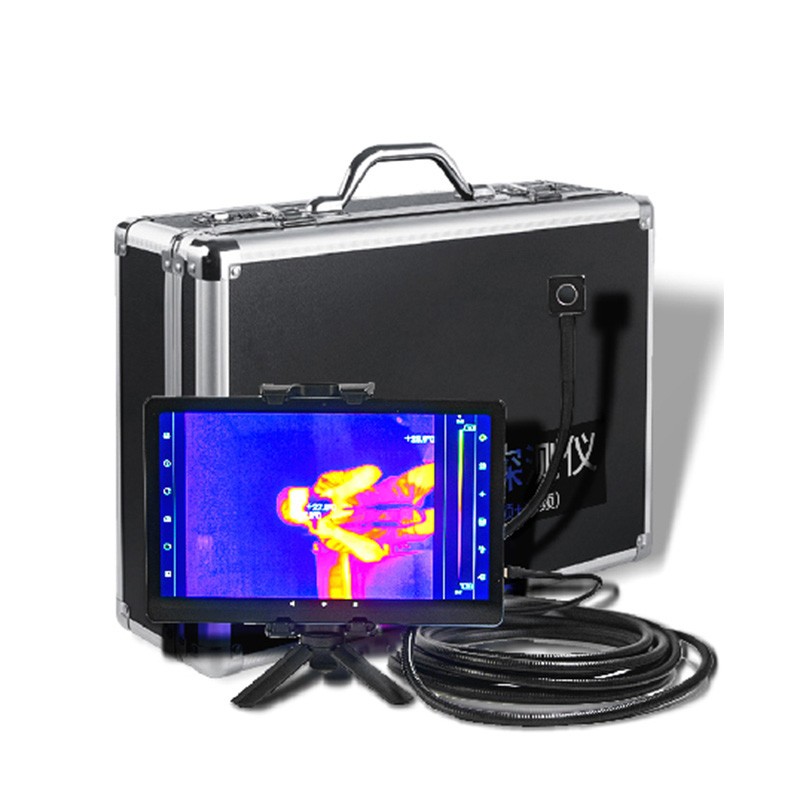

三、设备组成

一套完整的热成像生命探测仪（地质灾害款）通常包括以下部分：

组成部分	功能说明
主机（显控终端）	包含电子电路、处理器、高清液晶显示屏（通常为10英寸左右）和控制系统
红外探测器（传感器）	核心部件，接收红外辐射信号并转换为电信号，常见分辨率为384×288
光学系统	将红外辐射聚焦于传感器上
电源系统	通常为可充电锂电池（如6000mAh），为设备提供工作电源
显示屏	显示红外热像图，支持拍照、录像功能
柔性蛇管/探测杆	可伸入细小缝隙，最大限度触及被困人员位置
音频组件（部分型号）	高灵敏音频探测器，可监听被困人员发出的求救信号

常见类型：

手持式：操作人员手持设备进行搜索探测，适用于开阔空间和一般救援场景

头盔式：佩戴于头盔上，解放双手，便于在行进过程中持续观测

音视频一体式：集成红外热成像与音视频探测功能，配备柔性蛇管可伸入狭小空间

四、操作前准备

1. 个人防护

操作人员进入救援现场前，应穿戴齐全个人防护装备，包括安全头盔、防护手套、防护靴等。在山体滑坡等地质灾害现场，还应注意佩戴防尘口罩等装备。

2. 开箱检查

打开设备箱，核对主机、探测器/探头、电池、充电器、数据线、耳机（部分型号）、配件及附件等是否齐全。检查各部件外观有无损伤，显示屏有无裂痕。

3. 设备组装

对于音视频一体式热成像生命探测仪，将主机与蛇管取出，通过专用接口（如航空接头）连接即可。确认连接牢固，避免在使用过程中松脱。对于手持式或头盔式设备，确认各部件安装到位即可。

4. 充电与电量检查

使用前应对电池进行充电，使用配套的充电器和充电线。检查电池电量是否充足，避免因电量不足导致设备中途关机。当屏幕显示电量不足提示时，应及时充电。设备较长时间停止使用时，应将电池从仪器中取出，以免电池漏液。

5. 使用前检查

检查镜头是否清洁，有无污渍或划痕

确认各按键功能正常，显示屏无异常

开机后检查屏幕显示、红外成像、照明灯等是否正常工作

了解现场情况：向知情人员询问被困人员大致位置、建筑结构、埋压深度等信息

五、操作使用流程

1. 开机

长按开关键约数秒（通常约2秒），设备开机。待设备完成自检后方可进行使用。根据屏幕提示，按照实际需要进行初始设置。部分设备在开机后需等待短暂预热时间，以确保热灵敏度达到最佳状态。

2. 现场部署

根据建筑结构分析和生命迹象初步判断，选择有缝隙或孔洞的位置进行探测。根据缝隙深度选择合适的探杆长度，连接视频探头和音频传感器。确保各连接线缆牢固，避免在操作过程中脱落。

若现场无线信号受到建筑结构屏蔽，应及时切换至有线连接方式，确保信号传输不中断。

3. 探测操作

（1）热成像大范围扫描

操作人员首先使用热成像模式对目标区域进行大范围扫描，快速筛查出显示异常温差的疑似点。采用网格或分区搜索方式，进行系统性扫描，确保搜索范围全覆盖。将设备对准探测区域，由左向右、由上而下进行扫描。调整成像仪的角度和高度，以最大限度观察废墟和隐蔽区域。

（2）疑似点确认

发现疑似点后，切换或同步开启高清视频模式，将探头靠近观察，获取细节画面以排除误报（如小型动物、余热电器等）。发现疑似被困人员时，固定探头位置，进行详细观察确认。遇黑暗环境时，开启LED辅助照明灯或红外补光功能。

（3）音频辅助探测

佩戴耳机，可实时监听音频信息。调节音量和灵敏度旋钮，仔细聆听声音信号。根据声音的方向和强度判断被困人员的大致位置。

（4）双向语音对讲（部分型号）

一旦确认存在幸存者，可尝试启动语音对讲功能建立联系。救援人员可通过设备安抚被困人员情绪，询问其身体状况和周围环境信息。被困者也可以通过设备进行回应。

4. 标记与上报

发现热源信号或确认幸存者位置后，应及时标记位置。标记信息应尽快报送搜救行动指挥部。整个过程中获取的红外视频、可见光视频及音频数据，可实时回传至后方指挥终端，供指挥人员研判并制定具体的营救方案。

六、操作注意事项

1. 环境因素影响

热成像仪无法穿透厚重障碍物，对深度掩埋的被困人员探测效果有限

环境温度过高或过低可能影响探测精度，需注意背景温度差异

红外辐射易被吸收，掩埋物吸收能力越强，探测效果越受影响

2. 操作规范

移动设备时应缓慢平稳，仔细观察与背景温度有明显差异的热信号

建议进行多次扫描，从不同角度反复确认

对探测到的疑似信号，应换用其他原理的设备进行交叉验证，避免误报

必须将仪器信息与现场环境判断、团队沟通相结合，才能做出最准确的判断

3. 安全事项

进入废墟等危险区域前，务必确认地面是否稳固，避免坍塌风险

切勿完全依赖热成像画面判断路况，应结合肉眼观察和脚部触探

在高温或有毒气体环境中，必须佩戴相应的专业防护装备

注意设备工作温度范围（通常为-10℃～60℃），避免在超出范围的环境中使用

七、维护与保养

1. 日常维护

每次使用后，用柔软干净的布擦拭镜头和机身，避免划伤镜头

检查各连接接口是否清洁，有无异物或腐蚀

定期检查电池状态，长期不用时应定期充电维护

2. 存储要求

设备应存放于干燥、阴凉、无尘的环境中

避免高温、潮湿和强磁场环境

设备较长时间停止使用时，应将电池从仪器中取出

3. 定期校准

建议定期对设备进行校准和性能检测，确保探测精度。如发现成像异常、灵敏度下降等问题，应及时送专业机构检修。

八、常见问题排查

问题现象	可能原因	处理方法
无法开机	电池电量不足	连接充电器充电后再试
成像模糊	镜头有污渍或结雾	用专用镜头布清洁镜头
屏幕无显示	连接线缆松脱	检查并重新连接各接口
探测效果差	环境温度过高或过低	调整探测角度，结合其他手段确认
电量消耗过快	电池老化或低温环境	更换电池或采取保温措施
