热成像生命探测仪地质灾害款校准

一、校准概述

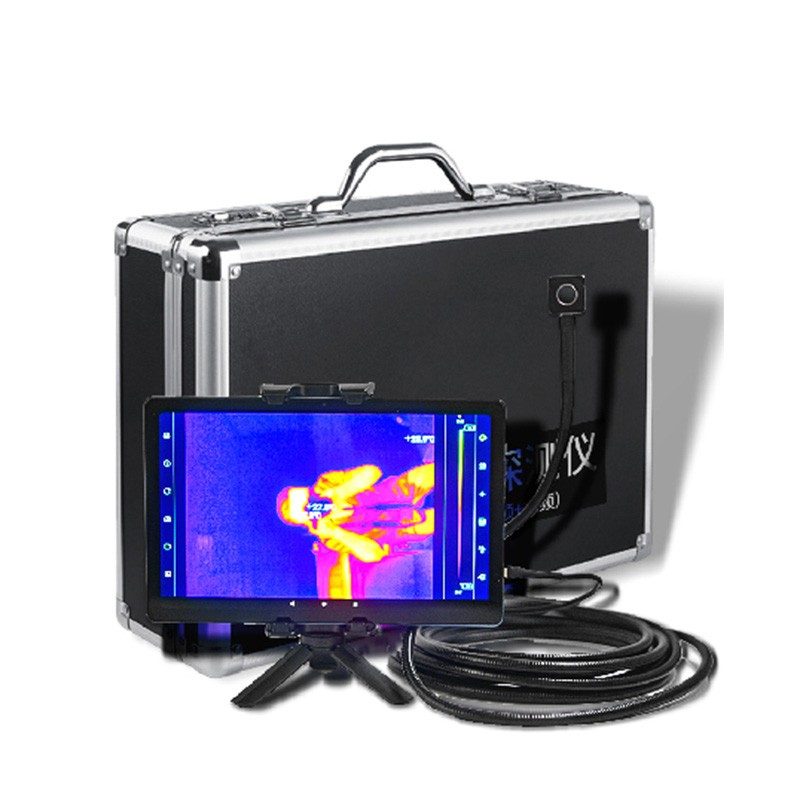

热成像生命探测仪地质灾害款是应用于滑坡、塌方、泥石流等地质灾害救援现场的专业搜救设备。该设备通过接收人体发出的红外辐射，在可见光受阻或夜间环境下识别受困人员位置。校准是指利用标准辐射源或标准温度源，对设备测温通道、成像通道及空间定位参数进行比对、调整与验证的过程，目的是确保设备在野外复杂环境下的测量数据符合技术指标要求。

二、校准目的

消除探测器像元响应非均匀性带来的测温偏差。

补偿光学系统透过率变化及探测器老化引起的灵敏度下降。

验证空间分辨率、测温范围、测温精度等关键参数是否处于合格状态。

为救援现场提供可靠的温度数据与位置信息，降低误判风险。

三、校准环境要求

项目	要求
环境温度	23℃±5℃
相对湿度	45%RH～75%RH
大气压力	86kPa～106kPa
环境辐射	避免阳光直射、强热源及气流干扰
电源条件	设备标称工作电压，波动不超过±5%
背景	校准区域内无反射性热源，墙壁温度均匀

四、校准设备与标准器

黑体辐射源：温度范围覆盖-20℃～+150℃，温度稳定度优于±0.1℃/10min，发射率≥0.99。

标准温度计：精度优于±0.05℃，用于黑体温度核验。

空间分辨率测试靶：包含标准角点、十字线及已知尺寸图案，用于验证视场角与空间分辨率。

计时器：分辨率0.01s，用于响应时间测试。

接地电阻测试仪：用于设备接地连续性检查。

绝缘电阻测试仪：测试电压500V DC，用于电气安全验证。

五、校准前准备

检查设备外观，确认外壳无变形、裂纹，镜头无划痕、污渍。

清洁镜头表面，使用无尘布及专用镜头清洁液，避免刮伤镀膜。

确认电池电量不低于额定容量的80%，或连接稳压电源。

开机预热，时间不少于30分钟，使探测器温度趋于稳定。

检查设备固件版本，记录当前版本号。

确认校准黑体已提前通电预热，达到设定温度并稳定。

六、校准项目与流程

6.1 外观与结构检查

目视检查设备外壳、显示屏、按键、接口等部位。确认标识清晰，紧固件无松动，防护等级标识与标称一致。对于地质灾害款设备，重点检查防震缓冲结构是否完好，密封件有无老化。

6.2 电气安全测试

使用绝缘电阻测试仪，在设备电源输入端与外壳之间施加500V DC电压，测量绝缘电阻，应不小于20MΩ。使用接地电阻测试仪，测量保护接地端与设备金属外壳可触及部分之间的电阻，应不大于0.1Ω。

6.3 探测器非均匀性校正（NUC）

将设备对准均匀温度面源黑体，黑体温度设定为环境温度+10℃。

启动设备内置NUC功能，或手动触发校正程序。

记录校正前后图像均匀性变化。校正后，均匀区域内像素值标准差应不大于满量程的0.5%。

重复上述步骤，分别使用环境温度、环境温度+20℃、环境温度+40℃三个温度点进行多点NUC，生成校正系数表并写入设备存储器。

6.4 测温精度校准

设置黑体辐射源温度点为-10℃、0℃、20℃、40℃、60℃、80℃、100℃（覆盖设备标称测温范围）。

在每个温度点稳定后，将设备对准黑体靶面中心，距离按设备说明书规定（通常为0.5m～2m），确保靶面充满视场。

读取设备显示温度值，每个温度点记录3次，取算术平均值。

计算各温度点的示值误差，即设备显示温度平均值减去黑体标准温度值。

各温度点示值误差应满足设备技术指标要求，通常不超过±2℃或读数的±2%（取较大值）。

6.5 温度分辨率（NETD）测试

将设备对准黑体辐射源，黑体温度设定为30℃。

在设备输出图像中选取均匀区域，统计该区域像素值的噪声标准差。

将噪声标准差除以探测器在30℃时的响应率，得到温度分辨率值。

NETD值应不大于设备标称值，通常为50mK～80mK。

6.6 空间分辨率与视场角验证

将空间分辨率测试靶置于设备前方规定距离处，靶面与光轴垂直。

通过设备显示屏观察测试靶图像，确认能够分辨标称最小可分辨温差对应的图案。

测量视场角：利用已知尺寸的测试靶，记录靶面在图像中占据的像素数，结合靶面实际尺寸和距离，计算水平视场角和垂直视场角，与标称值偏差应不大于±5%。

6.7 响应时间测试

将设备对准黑体辐射源，黑体温度由20℃阶跃变化至40℃。

使用计时器记录从温度阶跃开始到设备显示温度达到新温度值90%所需的时间。

响应时间应不大于设备标称值，通常为1s～3s。

6.8 环境适应性验证（可选）

针对地质灾害款设备，可增加以下验证：

防水防尘：确认设备防护等级符合IP67或更高标称，校准前已通过相应测试。

抗跌落：确认设备通过1.5m跌落测试，校准前结构检查无异常。

工作温度范围：在-20℃和+60℃环境下进行快速功能验证，确认设备能正常开机、成像、测温。

七、校准周期

常规使用条件下，校准周期为12个月。

以下情况应提前进行校准：

设备经历剧烈震动、跌落或撞击。

更换探测器、镜头或核心测温模块。

设备在极端温度、湿度或腐蚀性环境中使用后。

测量数据出现异常波动或明显偏差。

设备长期存放（超过6个月）后重新启用。

每次救援任务结束后，建议进行现场快速核查，确认设备基本功能正常。

八、校准记录与标识

校准记录应包含以下内容：

设备名称、型号、出厂编号、生产厂商。

校准日期、校准环境条件、校准人员。

使用的标准器名称、型号、编号、有效期。

各校准项目的原始数据、计算结果及判定结论。

校准结论（合格/不合格/限用）。

校准合格的设备应粘贴校准标签，注明校准日期、有效截止日期及校准机构。

校准记录保存期限不少于3年，或按使用单位质量管理体系要求执行。

九、注意事项

校准过程中避免用手触摸黑体靶面，防止污染或温度漂移。

设备镜头严禁使用普通纸巾或粗糙织物擦拭，应使用专用清洁工具。

校准环境温度波动应控制在±2℃/h以内，避免气流直接吹向设备或黑体。

若设备具备自动NUC功能，校准时优先使用自动模式，手动模式作为补充。

地质灾害款设备在校准后应检查防震包装是否完好，确保运输过程中探测器不受损。

校准数据异常时，应重复测量确认。若多次测量结果不一致，应排查设备硬件故障或标准器失准问题。
