热成像生命探测仪使用指南

一、概述

热成像生命探测仪是一种利用人体与周围环境红外辐射特性差异进行生命搜寻的救援设备。该仪器主要应用于地震、建筑坍塌等灾害现场，以及消防、市政、矿山救护等领域。

在地震、泥石流、火灾等自然灾害发生后，现场环境复杂危险，救援人员难以及时确定幸存者位置。热成像生命探测仪可穿透烟雾、灰尘、黑暗等障碍，帮助救援人员快速定位被困人员。它利用人体与周围环境的红外辐射差异，以成像方式将搜索目标与背景区分开来，大幅降低救援工作的盲目性和工作量，提高救援效率。

适用场景包括：地震灾害搜救、建筑物坍塌救援、火灾现场被困人员定位、山体滑坡与泥石流灾害搜救、隧道塌方救援、矿山救护等。

二、工作原理

任何温度在绝对零度以上的物体都会产生红外辐射，人体也是天然的红外辐射源。人体的红外辐射特性与周围环境的红外辐射特性不同，热成像生命探测仪正是利用这种差异，以成像的方式把要搜索的目标与背景分开。

人体辐射的红外能量集中在一定波段范围内，热成像探测仪通常针对该波段进行优化设计，以最有效地捕捉人体热辐射信号。具体工作原理为：人体的热辐射能量通过光学系统聚焦于红外传感器，转换成电信号，经电子电路处理后在监视器上显示为红外热像图，从而帮助救援人员确定被困者的位置。

热成像生命探测仪在黑暗、浓烟及明火环境下均可工作。人体体温与环境温度之间的差值，正是热成像仪锁定目标的关键依据。

三、设备组成

一套完整的热成像生命探测仪通常包括以下部分：

组成部分	功能说明
主机	包含电子电路、处理器、高清液晶显示屏和控制系统
红外探测器（传感器）	核心部件，接收红外辐射信号并转换为电信号
光学系统	将红外辐射聚焦于传感器上
电源系统	通常为可充电锂电池，为设备提供工作电源
显示屏	显示红外热像图
柔性蛇管/探测杆（部分型号）	可伸入细小缝隙，最大限度触及被困人员位置
音频组件（部分型号）	高灵敏音频探测器，可监听被困人员发出的求救信号

常见类型：

手持式：操作人员手持设备进行搜索探测，适用于开阔空间和一般救援场景

头盔式：佩戴于头盔上，解放双手，便于在行进过程中持续观测

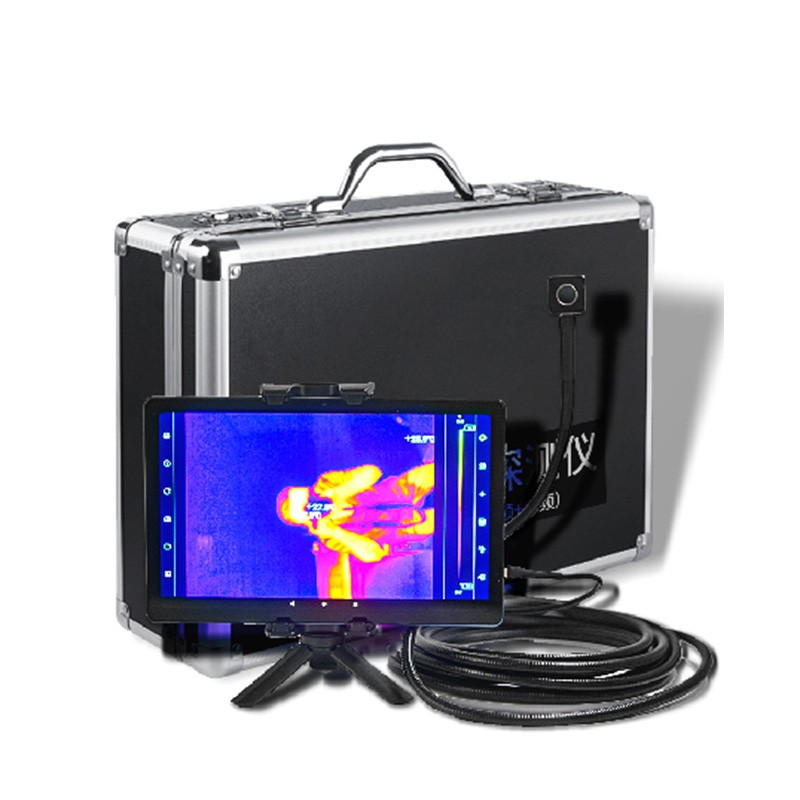

音视频一体式：集成红外热成像与音视频探测功能，配备柔性蛇管可伸入狭小空间

四、操作前准备

1. 个人防护

操作人员进入救援现场前，应穿戴齐全个人防护装备，包括安全头盔、防护手套、防护靴等。在火场或高温环境中，应选用专用防护装备。

2. 开箱检查

打开设备箱，核对主机、探测器/探头、电池、充电器、数据线、耳机（部分型号）、配件及附件等是否齐全。检查各部件外观有无损伤，显示屏有无裂痕。

3. 设备组装

对于音视频一体式热成像生命探测仪，将主机与蛇管取出，通过专用接口连接即可。确认连接牢固，避免在使用过程中松脱。对于手持式或头盔式设备，确认各部件安装到位即可。

4. 充电与电量检查

使用前应对电池进行充电，使用配套的充电器和充电线。检查电池电量是否充足，避免因电量不足导致设备中途关机。当屏幕显示电量不足提示时，应及时充电。

5. 使用前检查

检查镜头是否清洁，有无污渍或划痕。确认各按键功能正常，显示屏无异常。开机后检查屏幕显示、红外成像、照明灯等是否正常工作。了解现场情况，向知情人员询问被困人员大致位置、建筑结构、埋压深度等信息。

五、操作使用流程

1. 开机

长按开关键约数秒，设备开机。待设备完成自检后方可进行使用。根据屏幕提示，按照实际需要进行初始设置。部分设备在开机后需等待短暂预热时间，以确保热灵敏度达到最佳状态。

2. 现场部署

根据建筑结构分析和生命迹象初步判断，选择有缝隙或孔洞的位置进行探测。根据缝隙深度选择合适的探杆长度。确保各连接线缆牢固，避免在操作过程中脱落。

3. 探测操作

搜索方式：

采用网格或分区搜索方式，进行系统性扫描，确保搜索范围全覆盖

缓慢而稳定地移动设备，观察与背景温度有明显差异的热信号

调整探测仪的角度和高度，尽可能最大化观察废墟和隐蔽区域的可视范围

进行多轮次搜索，对疑似区域反复确认

探头操作（适用于带蛇管/探杆的型号）：

将探头缓慢伸入缝隙或孔洞，动作要轻缓，避免碰撞造成探头损坏

观察显示屏画面，缓慢调整探头角度和方向，扩大搜索视野

遇黑暗环境时，开启辅助照明灯或红外补光功能

电动旋转探头可实现多角度旋转，实现无死角探查

发现疑似被困人员时，固定探头位置，进行详细观察确认

图像模式：

默认使用白热模式（温度越高显示越亮），适合开阔地形搜救

若背景杂乱，可切换至黑热模式（高温显示为黑色），有助于突出人体轮廓

部分设备提供多种图形模式，可拍照、录像，便于总结分析

4. 音频探测（适用于带音频功能的型号）

佩戴耳机实时监听音频信息。调节音量和灵敏度旋钮，仔细聆听声音信号。根据声音的方向和强度判断被困人员的大致位置。部分型号支持双向语音对讲功能，可与被困人员进行交流。

5. 确认与标记

发现疑似被困人员后，应采用其他手段（如音频确认、视觉确认等）进行二次确认。使用标记物标示该区域有幸存者。标示信息应尽快报送搜救行动指挥部。

六、注意事项

1. 环境因素

背景温度：注意环境温度变化对探测效果的影响——背景温度越低，热信号越明显，热探测效果越好

掩埋深度：红外辐射易被吸收，若被困者被掩埋过深或掩埋物吸收能力强，探测效果会受到影响

穿透限制：热成像仪无法穿透茂密的植被或厚重的废墟，仅能探测物体表面温度

2. 操作安全

防碰撞：热成像生命探测仪属于高精密仪器，在搬运、组装和拆卸过程中必须轻拿轻放，严防剧烈碰撞或跌落

防强光：严禁将红外探头或镜头直接对准强光源，否则可能损坏内部的红外探测器

危险环境：严禁在含有高浓度可燃气体或液体的危险环境中使用，以免引发火灾或爆炸

人身安全优先：始终将个人安全放在首位，尤其是在不稳定的地形环境中作业时

多感官配合：使用时必须将仪器信息与现场环境、触觉、听觉及团队沟通相结合，不可盲目依赖热成像画面

3. 设备保护

在灾害现场使用时，注意保护主机及探头免受重物砸压

使用完毕后及时盖好保护盖，防止灰尘进入镜头内部

设备较长时间停止使用时，应将电池从仪器中取出，以免电池漏液腐蚀内部电路

七、日常保养与维护

1. 镜头清洁

光学镜头的清洁度直接决定成像质量和探测灵敏度。镜头表面的抗反射涂层较为脆弱，仅在镜头表面有明显灰尘、指纹或油污时再进行清洁。严禁使用普通纸巾或毛巾擦拭镜头，应先使用洗耳球或压缩空气轻轻吹去表面浮尘；若有顽固污渍，需使用专用镜头清洁剂浸湿擦镜纸，从镜头中心向外边缘轻轻擦拭。

2. 电池维护

即使设备长期闲置，也应至少每隔一段时间对电池进行一次充电，以保持电池活性。充电时应在常温环境下进行，避免在高温或极寒条件下充电。

3. 存放要求

设备应存放在干燥、通风、阴凉的环境中，避免阳光长时间直射。存放温度应控制在设备允许范围内。在潮湿环境中使用后，应及时用干净软布擦拭机身和显示屏。建议定期开机运行一段时间，利用设备自身发热驱散内部湿气。

4. 定期校验

如果设备出现故障、异响或显示异常，严禁私自打开机器外壳，应及时联系专业维修人员。设备使用一定年限后，应送至专业计量或标定机构进行校准，以确保红外探测的准确性。

八、常见问题与排除

问题现象	可能原因	处理方法
无法开机	电量不足	连接充电器充电后再试
图像模糊	镜头有污渍或结露	按规范清洁镜头；等待设备适应环境温度
探测距离变短	电池电量低或环境温度高	检查电量；更换搜索角度
屏幕显示异常	设备故障	关机重启；若仍异常请联系专业维修
信号不稳定	连接线缆松动	检查并重新连接各接口

规范的操作用不仅是延长热成像生命探测仪使用寿命的必要手段，更是守住生命救援“黄金通道”的底线。只有将规范操作、日常细心呵护与定期专业维护相结合，才能确保这一“生命之眼”在任何极端灾害现场都能稳定发挥效能。
