位移监测仪使用指南

一、概述

位移监测仪是一种用于测量物体沿特定方向发生位移或变形的高精度监测设备。它通过将物理位移转换为电信号或其他可读信号，实现对结构物、岩土体等目标对象位移变化的连续监测。位移监测仪广泛应用于隧道、边坡、基坑、大坝、桥梁、建筑基础及矿山巷道等工程领域，用于监测结构物的位移、沉降、应变与滑移。

位移监测仪按工作原理可分为振弦式、电感式、激光式、GNSS（全球导航卫星系统）式等多种类型；按测量方式可分为接触式和非接触式两大类。不同类型的位移监测仪在具体操作方法上存在差异，用户在使用前应仔细阅读设备随附的用户手册，充分了解本型号仪器的技术参数和操作要求。

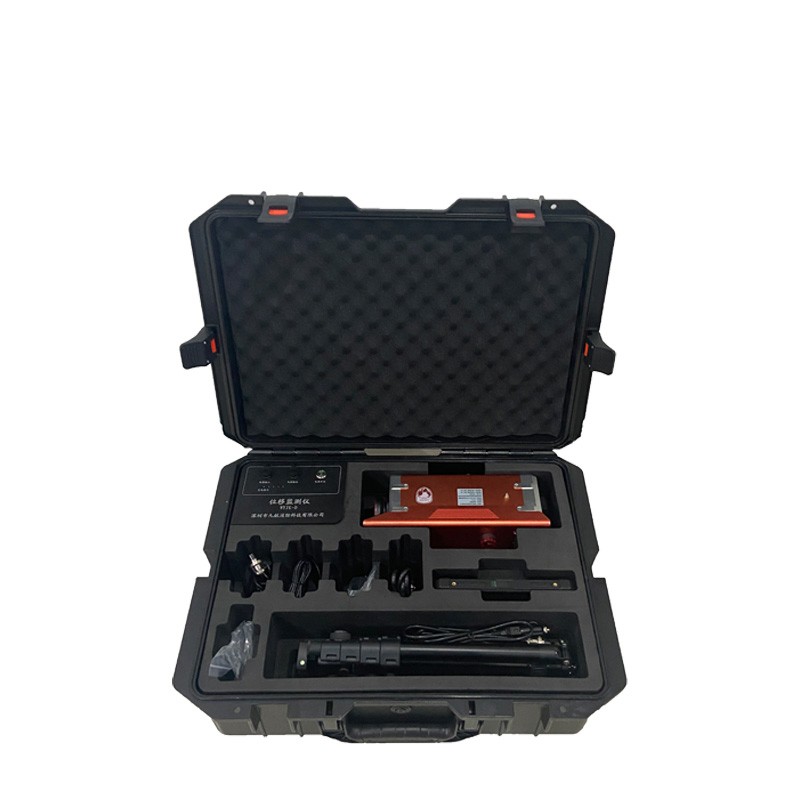

二、设备组成

位移监测仪通常由以下基本部件组成：

传感器本体（含安装基座及传感测头组件）：核心测量部件

测杆/传递杆及保护管：用于将位移传递至传感器

锚头/固定装置：用于将仪器固定于被测对象或稳定基准上

观测电缆/数据传输线：用于信号传输

读数仪/数据采集终端：用于读取和记录测量数据

安装支架/固定座：用于仪器的安装固定

部分型号还配备报警装置、远程数据传输模块、电池盒等配件。

三、安装指南

3.1 安装前准备

现场勘察：由专业技术人员对监测对象进行现场调查，确定监测目标、监测点位和监测方案。

仪器检查：安装前应检查位移监测仪是否完好，各部件是否齐全，传感器有无损伤。

阈值设定：根据工程要求和现场情况，由专业技术人员确定报警阈值。

3.2 安装要求

（1）基准点与测点选择

基准站（参考点）应设置于稳定、不受监测对象变形影响的区域。

无论基准站还是测量站，周围不宜有高大建筑物遮挡；如无法避免，应远离至少20米以上。

对于GNSS位移监测仪，基准站与测量站之间的基线距离推荐小于500米，最大不超过2公里，并尽量选择同海拔安装。

基准站与测量站之间应尽量可视，避免高墙、建筑物等遮挡。

应优先保证卫星天线在20米范围内为最高点。

（2）安装固定

安装底座应牢固可靠，避免因风振或机械振动导致精度下降。

对于需要钻孔埋设的位移计，应严格按照钻孔埋设法施工，确保护管安装到位、锚头与结构物牢固连接。

传感器安装时，应注意方向正确，避免超出工作行程范围。

安装完成后应检查所有连接件是否紧固，防止因松动导致信号丢失。

3.3 典型安装步骤（以伸缩式位移监测仪为例）

将伸缩定位杆固定安装在底座上。

将固定座安装至伸缩定位杆顶部。

利用连接工具将位移传感器安装于固定座上。

在被测对象上设置固定观测测点，读取初始读数。

调整仪器位置和高度，确保传感器对准测点。

连接数据线和电源，检查设备是否正常工作。

四、使用方法

4.1 开机与初始化

检查电源连接是否正常，电池电量是否充足。

开启设备电源，等待系统自检完成。

检查显示屏或读数仪是否正常显示数据。

确认测量单位、量程等参数设置正确。

4.2 数据采集

（1）人工观测

将仪器放置在预设的观测点位上。

调整仪器至水平或规定的工作姿态。

对准测点，等待读数稳定后记录数据。

如需多点测量，依次旋转或移动仪器完成各测点数据采集。

每次观测前应检查测点有无损坏、松动，并将测点灰尘擦净。

（2）自动监测

对于具备自动监测功能的设备，应按说明书设置采样频率和数据采集间隔。

确认数据传输通道正常，数据能够实时上传至监控中心。

定期检查自动监测系统的运行状态，确保数据采集的连续性。

4.3 报警功能使用

安装设置完毕后，应检测预设的报警阈值能否正常触发报警。

检测方法：人为模拟达到报警阈值的位移量，观察报警装置是否正常响应。

如报警装置正常报警，说明系统工作正常，可正式投入使用。

如在设定值内无法报警，应检查电源是否正常、触点是否导通；如仍无效，应联系厂家检修。

部分型号设有报警延时功能（如0～3秒可调），可防止现场干扰引起误报警。

4.4 读数与记录

读取数据时应待数值稳定后再记录。

每次测量应记录测量时间、测点编号、测量值及环境条件等信息。

对于需要人工比对的测量，应按规定间隔重复测读，直至前后读数差满足精度要求（如小于2mm）。

发现异常数据时应及时复核，确认是否为设备故障或现场环境变化所致。

五、维护与保养

5.1 日常维护

（1）清洁

定期清理仪器镜头（如为激光或光学式）和外壳上的灰尘。

使用干净柔软的无绒布轻轻擦拭，严禁使用硬物刮擦以免损伤光学镀膜。

若镜头表面有难以清除的污渍，可使用专用光学清洁剂或少许纯酒精配合软布小心处理，切勿使用腐蚀性化学药剂。

操作时严禁用手指直接接触镜片。

（2）检查

定期检查所有电缆连接是否紧固，防止因松动导致信号丢失。

观察设备外壳是否有物理损坏迹象（如裂缝、密封不良等）。

检查安装支架和固定装置是否牢固。

对于振弦式位移计，应定期检查绝缘电阻是否符合要求（通常＞50MΩ）。

5.2 定期校准

为保证长期测量的精度，必须建立定期校准制度。校准间隔可根据设备使用频率和重要程度确定。校准应严格按照用户手册规定的程序执行，必要时使用制造商提供的标准件进行校正。

5.3 软件与系统维护

关注制造商发布的固件或应用程序更新信息，适时进行升级。

定期备份监测数据，防止数据丢失。

检查数据传输模块工作状态，确保远程通信正常。

5.4 存放与保管

设备需长时间闲置时，应存放于干燥通风的环境中，远离高温高湿区域。

入库存放前应对设备进行彻底清洁。

务必取出内部电池，以防电池漏液腐蚀损坏内部电路。

如不慎弄湿仪器，切忌在阳光下暴晒，应置于通风处自然风干。

六、常见故障与排除

故障现象	可能原因	排除方法
显示数值不断跳动	密封老化、杂质过多、调频干扰或静电干扰	检查传感器是否损坏，排除干扰源
无数据显示	连接线绝缘损坏、接触不良或折断	检查线路连接，更换损坏线缆
数据无规律震荡	传感器安装不牢、接头松脱	检查并紧固安装件和接头
报警不响应	电源异常、触点不导通	检查电源和触点连接
精度下降	未定期校准、镜头脏污	清洁镜头，执行校准
数据传输失败	软件未安装、接线错误、静电干扰未接地	检查软件和接线，确保良好接地

如通过以上步骤仍无法排除故障，应尽快联系厂家或专业技术人员进行检修，切勿自行拆解设备。

七、安全注意事项

激光安全：如设备使用激光测量，严禁眼睛直视激光发射口或反射光斑，也不要使用望远镜等光学仪器观察激光束，以免造成视网膜永久性损伤。

电气安全：连接电源和信号线时，确保设备处于断电状态。避免接触带电导线。

机械安全：安装和操作过程中注意重型和活动部件，防止砸伤、夹伤手脚。安装时应避免佩戴戒指、手表等物品。

操作禁忌：

切勿超过位移计的工作行程范围，以免造成不可逆的机械损坏。

切勿自行拆解或改造设备。

电源线和信号线不可接错，以免损坏设备。

环境注意：使用时应避免强光直射、粉尘过多或振动较大的场所，极端温度也会影响测量稳定性。

防水防潮：露天安装时，仪器应采取遮雨措施。对于需要长期水下工作的位移计，应确认其防水等级满足使用要求。
