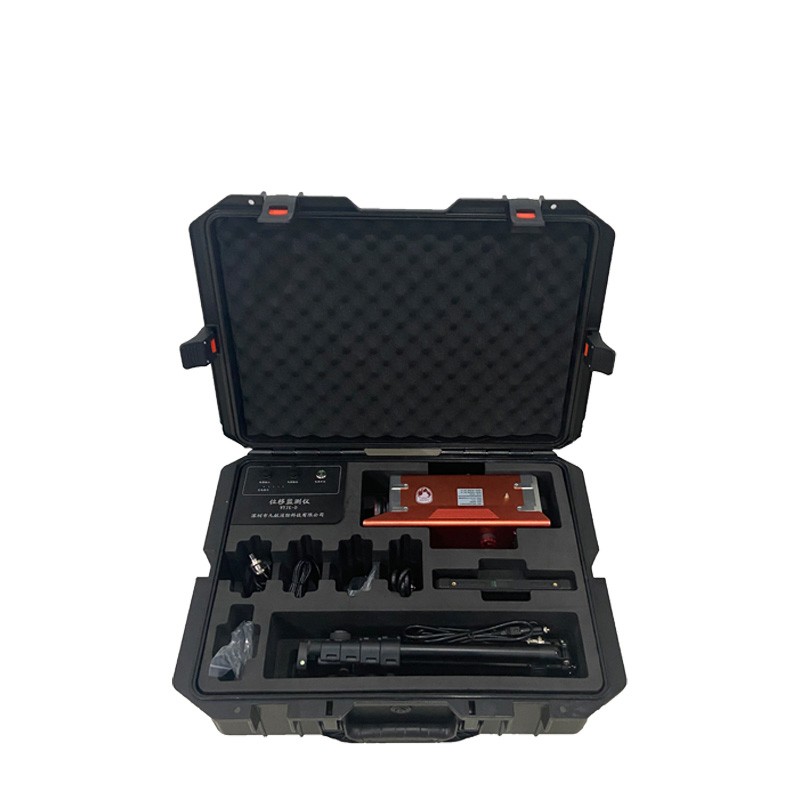

位移监测仪校准

1. 概述

位移监测仪是用于测量物体位置变化量的精密仪器，广泛应用于结构健康监测、工业自动化、地质滑坡预警、桥梁隧道变形观测等领域。校准是确保位移监测仪测量数据准确可靠的技术活动，通过将被校准仪器的示值与已知标准量值进行比对，确定其测量误差并判定是否符合规定要求。

2. 校准依据

校准工作应依据以下文件执行：

国家计量检定规程或校准规范（如JJF相关规范）

仪器制造商提供的技术说明书

行业技术标准或合同约定

3. 校准环境条件

校准应在满足以下条件的环境中进行：

环境参数	要求
温度	（20±5）℃，或按仪器说明书规定
相对湿度	≤75% RH
振动	校准台面及周围环境应无明显振动干扰
电磁干扰	远离强电磁场源
稳定时间	仪器及标准器置入环境后，静置不少于2小时

4. 校准用标准器及设备

根据位移监测仪的测量原理和量程，选择相应的标准设备：

量块：用于短量程接触式位移传感器的示值校准，精度等级不低于3等或1级

激光干涉仪：用于中长量程的高精度位移校准，分辨率不低于0.1 μm

位移校准台（测微头/精密位移台）：提供可控的位移输入量，最小步进不大于被校仪器分辨力的三分之一

标准位移传感器：作为传递标准使用

数字多用表：用于读取仪器输出信号，分辨率及精度满足误差判定要求

水平仪：用于校准台面及仪器的水平调整

所有标准器均应在有效检定或校准周期内，并提供可溯源至国家基准的证书。

5. 校准前准备

检查仪器外观，确认无明显损伤、锈蚀、变形，标识清晰完整。

检查仪器各连接部件、紧固件是否完好，活动部件运动是否顺畅。

清洁仪器测量面及标准器工作面，去除灰尘、油污等杂质。

按说明书要求完成仪器的通电预热，预热时间一般不少于30分钟。

调整仪器安装姿态，使其测量轴线与校准台的位移方向一致，偏差不超过规定值。

对仪器进行归零操作。

6. 校准项目及方法

6.1 外观及功能性检查

目视检查仪器外观，通电检查显示、按键、通讯接口等功能是否正常。记录检查结果。

6.2 示值误差校准

根据仪器量程，在全量程范围内均匀选取不少于5个校准点，包括零点及满量程点，逐点进行校准。

操作步骤：

将校准台归零，记录被校仪器的初始示值。

沿正方向驱动校准台至第1个校准点，待读数稳定后，同时记录标准器示值和仪器示值。

依次完成全部校准点的正行程测量。

到达满量程点后，沿反方向逐点返回，记录各点反行程的标准器示值和仪器示值。

重复上述正、反行程测量，一般不少于3个完整循环。

数据处理：各校准点的示值误差为该点仪器示值的平均值减去标准器示值。

6.3 重复性校准

在同一校准点（通常选取满量程的50%或常用测量点），在相同条件下连续测量不少于10次。计算这10次测量值的算术平均值，以及各次测量值与平均值的偏差平方和，进而求得标准差。重复性以标准差与满量程值的百分比表示。

6.4 回程误差校准

利用正行程和反行程的测量数据，分别计算各校准点正行程示值平均值与反行程示值平均值的绝对差值。取各校准点差值中的最大值作为仪器的回程误差。

6.5 分辨力检查

在校准台上缓慢输入微小位移，观察仪器示值变化，确定仪器能够可靠识别的最小位移变化量，与仪器标称分辨力进行比对。

6.6 零点漂移（适用于长期在线监测类仪器）

在校准环境条件下，仪器置于零位状态，连续观测不少于4小时，记录示值的最大变化量，计算该变化量与满量程值的百分比，作为零点漂移量。

7. 校准结果处理

7.1 校准数据处理

所有原始数据应如实记录，计算过程中中间结果保留位数应比最终结果多一位。最终结果按数值修约规则修约至与仪器分辨力相适应的位数。

7.2 不确定度评定

根据校准过程中各不确定度分量的分析，按JJF 1059的要求评定校准结果的测量不确定度。主要不确定度来源包括：

标准器自身的不确定度

校准台定位误差

读数分辨力引入的不确定度

温度波动引起的热膨胀误差

重复性引入的不确定度

安装对中偏差引入的不确定度

7.3 符合性判定

将各校准项目的实测结果与仪器技术条件或合同规定的允许误差限进行比对：

所有校准项目的实测结果均在允许范围内，判定为合格。

任一校准项目超出允许范围，判定为不合格，并注明不合格项目。

7.4 校准证书

校准完成后应出具校准证书，证书至少包含以下信息：

证书编号及出具日期

委托单位名称

仪器名称、型号、编号、制造厂

校准依据文件

校准环境条件

使用的主要标准器及证书编号

校准项目、校准点、测量数据及处理结果

校准结果的测量不确定度

校准结论

建议的复校时间间隔

校准机构名称、授权签字人及盖章

8. 复校时间间隔

位移监测仪的复校时间间隔应根据以下因素确定：

仪器类型及测量原理

使用频率和环境条件

历史校准数据的稳定性

相关法规或行业规范的要求

一般情况下，建议复校间隔不超过12个月。对于使用环境恶劣或测量数据关键的场合，应缩短复校间隔。仪器经维修、改装或遭受撞击后，应重新校准。

9. 安全注意事项

校准过程中应避免手指或身体部位进入可动部件的运动范围。

激光类标准设备操作时，应避免激光束直射眼睛。

校准台及仪器的安装应稳固，防止倾倒。

电气连接应检查无误后再通电，防止短路或反接损坏仪器。

校准结束后，应将仪器恢复至安全状态，标准器归位并妥善存放。
