svr测速仪使用指南

一、设备概述

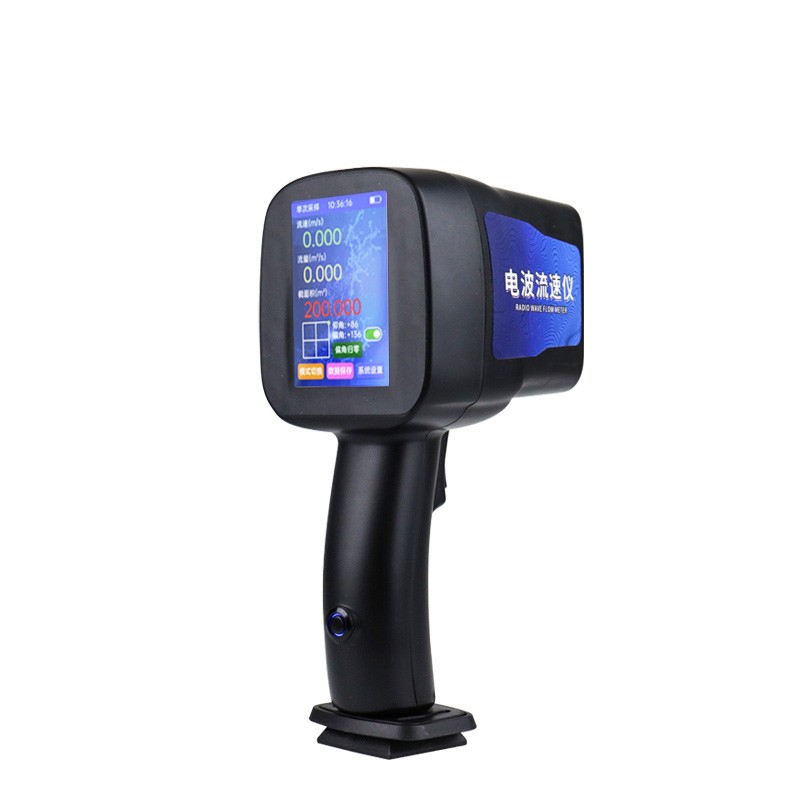

SVR（SurfaceVelocityRadar）测速仪，俗称“雷达测速枪”，是一种基于多普勒效应原理的非接触式流速测量设备。其工作原理是：设备向目标发射微波能量束，当能量束击中目标后，部分能量反射回设备天线，反射信号频率的变化量与目标速度成正比，设备据此计算出目标速度。

SVR测速仪主要用于野外巡测和洪水、溃坝、决口、泥石流等应急测量，尤其适用于汛期抢测洪峰。其核心优势在于采用远距离无接触方式直接测量水面流速，不受水流急、含沙量大、漂浮物多等复杂水情的影响。

二、按键与功能说明

SVR测速仪通常配备三个主要按键和一个LCD显示屏：

按键	功能说明
POWER	开机/关机。按此键开机；关机时需按住2~3秒。若停止操作，5分钟后将自动关机
MODE	进入及退出功能设定画面，用于切换菜单选项
SELECT	设定选择项目，所有设定将自动存储在内存中

在任何状态下，若6秒内不按MODE或SELECT键，仪器将自动回到测量画面。

三、操作步骤

1.开机与准备

按下POWER键开机，SVR雷达枪立即启动开始工作。开机后进入默认仪器操作界面。

2.参数设置（如需）

按下MODE键进入菜单模式，可设置以下参数：

LCD背光（bL）：ON或OFF

水平角度补偿（COS）：有效角度为0°到60°，每5°递增

测量单位（U）：可选择公制（m/s）或英制（ft/s）

垂直角度（A）：随测速枪倾斜角度变化，可自动校正

灵敏度（SEN）：数值越高可测距离越远，但数值过高会影响精度，需适当选择

完成设置后，6秒无操作即自动退出菜单并返回测量模式。

3.开始测量

将雷达枪对准待测水面，扣动扳机（或按RCL键）开始测量。测量时，显示屏上的小数点（或短线）将开始闪烁，表示测量正在进行。

4.读取数据

流速每秒更新一次

前10秒过后，显示前10秒的平均流速值

经过60秒后，显示总平均流速值

当SVR进行了足够次数的测量并显示出可靠的速度值后，闪烁的短线将停止

整个测量过程约需一分钟

5.结束测量

再次扣动扳机使其处于释放位置，测量即停止，并显示上一时段的平均流速，观测人员可记录数据。

四、测量模式

不同型号的SVR测速仪通常支持以下测量模式：

1.单次测量：按下扳机开始工作，3~6秒后流速值达到稳定；松开扳机停止工作，流速值归零。

2.持续测量：无需按扳机，仪器持续保持测量动作，流速值不停刷新。

3.平均测量：每次按下扳机，仪器持续进行20秒不间断测量，从测量值序列中取呈正态分布的数值做平均，得到最终显示值。

五、角度修正

1.垂直角度修正

SVR测速仪内置倾斜感应器，可自动进行垂直角度修正。操作人员应在测量过程中保持相同的俯仰角度。若垂直俯仰角超过60°，仪器将显示“---”且不显示流速值，需调整至60°以内。

2.水平角度修正

当测量方向与水流方向的水平夹角大于10°时，会产生余弦误差。为消除或减少此类误差，可使用角度板等工具测量水平夹角，并输入测速枪进行余弦补偿。

六、维护与保养

1.清洁

使用干燥或微湿的软布擦拭仪器外壳。不要用湿布擦拭或用水冲洗仪器；不要使用溶剂或强力清洁剂，以免损坏塑料外壳并降低性能。

2.电池保养

电量低时请及时充电

使用设备配套的专用充电器

定期（约3个月）对电池进行充电，以保证电池使用寿命

3.使用注意事项

不要在有易燃易爆气体的场所使用仪器

不要将仪器接触水面或放入水中

避免将仪器放置于极端温度环境中

小心取放，避免跌落损坏

不得擅自拆卸仪器部件

测量时保持仪器稳定，避免震动或颠簸导致角度读数错误

七、常见问题与排查

问题	可能原因	解决方法
测量读数远高于或低于预期	水面过于光滑，返回信号不足	尝试接近水面测量，或在有波浪、漂浮物的水面测量
测量结果出现较大差异	水平角度补偿未正确设置	检查并调节水平角度补偿值
低流速时读数偏高	风对水面产生影响	可在两个方向（迎流和顺流）分别测量
瞬时速度异常波动	可能探测到远处运动物体（车辆、飞鸟等）	立即停止测量并重启设备
读数时高时低	仪器位置不稳定	确保稳固握住SVR，保持角度不变
速度值每秒变化	正常测量过程	这是60秒测量周期内的实时更新，最终显示平均速度
低流速（<0.10m/s）无法稳定捕捉	信号强度不足	尽量靠近水面，选择有波纹或粗糙度的水面测量

八、技术参数参考

不同型号的SVR测速仪参数略有差异，以下为常见参数范围：

参数	参考值
测速范围	0.03~14.10m/s（部分型号可达20m/s）
测速精度	±0.03m/s或±3%
分辨率	0.01m/s
最大测程	100m
电波发射角	12°
电波频率	24GHz
工作温度	-30~+70℃
电池续航	约8~10小时
