雨量监测系统使用指南

一、概述

雨量监测系统是集雨量传感、数据采集、存储传输于一体的自动化降水观测设备，能够在无人值守的条件下实时监测降雨量并将数据远程传输至数据中心。系统通过传感器实时感知降水过程，将降雨量转化为可量化的电信号或数字信号，实现对降雨强度、累计雨量及降雨历时等参数的精确测量与记录。

与传统的雨量观测方式相比，雨量监测系统的核心优势在于自动化和远程数据传输能力，可大幅降低人工观测成本，提高数据时效性。该系统广泛应用于气象观测、防汛预警、水文监测、农业灌溉管理、城市内涝防治、地质灾害预警以及交通保障等领域。

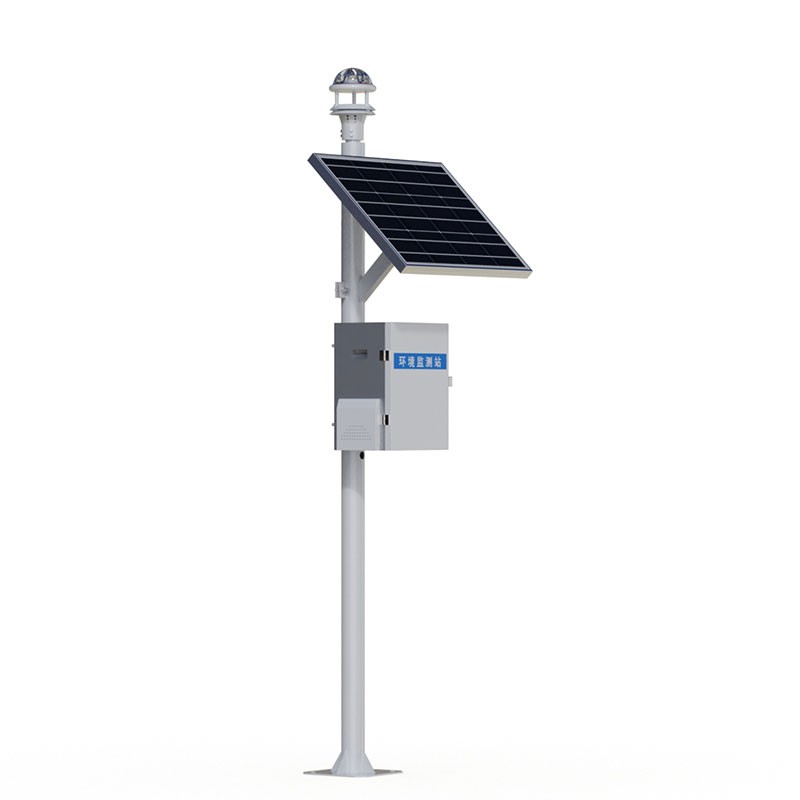

二、系统组成

一套完整的雨量监测系统通常包括以下部分：

1. 雨量传感器：感知降雨并将其转换为电信号。常见类型包括：

翻斗式雨量计：利用翻斗机械动作记录降雨量，精度高，是应用最广泛的类型，常见分辨率为0.1mm、0.2mm、0.5mm或1.0mm。

称重式雨量计：通过称量收集的雨水重量来测量降水量，可同时测量液态和固态降水（雪、雹）。

压电式雨量计：通过检测雨滴撞击感应面产生的冲击信号来测量降雨量，无机械部件、响应快。

光学/光电雨量计：利用红外光或光学感应原理检测雨滴，无活动机械部件，免维护。

2. 数据采集终端（RTU） ：采集传感器信号，进行数据处理、存储，并控制通信模块的数据发送。

3. 通信传输模块：负责将数据远程发送至数据中心，常用方式包括4G/5G蜂窝网络、NB-IoT窄带物联网、北斗卫星通信、LoRa等。

4. 供电系统：为设备提供电力，通常采用太阳能光伏板配合蓄电池的方式，部分站点可直接使用市电。

5. 安装附件：包括立杆、防护箱、支架、防雷接地装置等。

6. 数据接收与管理平台：部署在中心站，用于接收、存储、显示和分析各监测站上传的数据。

三、安装与部署

1. 选址要求

安装位置的选择直接关系到观测数据的代表性和设备运行稳定性，应遵循以下原则：

空旷平坦：承雨口上方应无遮挡，周围障碍物距承雨器的距离应大于障碍物顶部与承雨器口高度差的2倍以上。

避开强风区：不宜安装在山顶风口、峡谷风口或高层建筑边缘等风力过大区域，以免因气流扰动造成雨量收集偏差。

远离干扰源：远离变电站、高压线、强电磁发射塔等强电磁干扰源，远离公路、铁路、施工机械等振动源。

通信条件良好：对于采用无线通信的站点，安装位置应具备良好的移动信号或卫星信号覆盖。

安全便捷：选择地质稳定、不易滑坡或洪涝的位置，同时兼顾交通条件，便于日常维护。

2. 安装高度

标准气象观测要求承雨器口距地面高度一般为70cm。冬季积雪较深的地区，应备有较高的备份支架，当雪深超过30cm时将仪器移至备份支架上观测。地面应种植浅草，以防地面反弹雨水溅入。

3. 安装步骤

（1）基础施工：按照设备底座尺寸开挖基坑，一般尺寸为长40厘米、宽40厘米、深50厘米，浇筑混凝土基础，并预埋地脚螺栓或安装法兰盘。基础高度建议高出地面30cm以上，防止地面积水溅入传感器。

（2）立杆架设：混凝土养护期满后，安装支撑立杆（建议直径76毫米或89毫米，高度1.2～1.5米），使用水平尺校准垂直度。

（3）传感器安装：将雨量传感器固定于立杆顶部的安装平台上，利用水平调节螺丝仔细调整至水平状态。传感器底座必须严格水平，否则会导致翻斗两侧感量不均，产生测量误差。

（4）线缆连接：按照产品说明书依次连接传感器信号线、采集器电源线、通信模块接线等，确保接头牢固并做好防水绝缘处理。为防雷击，应按规范做好设备接地，安装避雷针或浪涌保护器。

（5）供电接入：太阳能供电系统需确保光伏板面向正南（北半球）且无遮挡，蓄电池正负极连接正确。

4. 开机调试

合上总电源开关，系统自动启动。等待3～5分钟，观察采集终端显示屏或指示灯状态：

无报警信息（如欠压、通信失败、传感器故障）

实时雨量数值随模拟降雨或自然降雨正常累加

通信模组成功注册网络，信号强度达标

系统时钟与标准时间误差小于30秒，否则需手动校时

安装完毕后，需用清水徐徐注入传感器漏斗，观察翻斗翻动过程及信号输出是否正常，检查采集仪器是否接收到数据。人工计数翻斗次数应与系统显示的雨量计数完全一致。

四、操作使用

1. 使用前检查

每次使用前应检查以下事项：

设备供电是否正常，观察采集终端指示灯状态

传感器外观是否完好，承水口及过滤网是否清洁

通信模块是否正常联网

系统时钟是否准确

2. 日常观测

系统默认24小时自动运行、无人值守，无需人工频繁操作。设备自动完成雨量采集。有降水时应巡视设备运行状况，暴雨时增加巡视次数。

3. 参数配置

根据实际使用的传感器型号和现场需求，设置以下关键参数：

传感器类型：在采集器中选择匹配的传感器类型（如翻斗式、压电式等）

分辨率：翻斗式雨量计常见分辨率为0.1毫米、0.2毫米、0.5毫米或1.0毫米

采样间隔：数据采集频率可根据需要设定，常规为每分钟或每5分钟采样一次

上报周期：数据向平台发送的时间间隔，平时可设为5分钟、15分钟或30分钟，汛期可缩短至1分钟

站点属性：录入站点名称、编号、经纬度、海拔、所属流域及负责人联系方式等信息

4. 报警阈值设置

设置雨量报警阈值，当降雨量超过设定值时，系统自动报警。可根据暴雨、大暴雨等不同等级设置分级告警。预警方式包括声光报警、短信通知和APP推送等。

5. 数据查看

用户可通过多种终端查看实时雨情数据：

电脑端：登录数据接收平台（网页或软件），查看实时数据、历史曲线以及当前降雨强度

手机APP：通过移动端应用随时随地查询实时降雨数据

本地显示屏：部分设备配备液晶显示屏，可直接查看当前日期时间及雨量值

系统实时监测的关键参数包括：实时降雨强度、瞬时雨量、小时雨量、日累计雨量、降雨起止时间、本场降雨总量等。

五、维护保养

1. 日常清洁

雨量计内部结构精密，日常清洁是保障数据真实准确的重要环节：

定期清除承雨口、滤水器上的灰尘、树叶、昆虫及蜘蛛网等杂物，防止排水通道堵塞导致数据失真

使用软毛刷和清水清洗翻斗及漏斗内部，严禁使用酒精、汽油等腐蚀性溶剂

切勿用手直接触摸翻斗内腔，以免留下油污影响翻斗的翻转灵敏度

检查节流管内是否有泥沙或异物，确保降雨流量传输通道畅通

2. 定期巡检

建议每月至少进行一次全面巡检：

检查雨量计外筒是否完好，有无凹坑、裂纹或变形

确保设备整体安装稳定、垂直且水平

检查传感器接线是否牢固，排查线路老化破损情况

测试干簧管灵敏度及信号传输稳定性

针对太阳能供电设备，定期清洁光伏板表面，检测蓄电池电压及充放电状态

3. 精度校准

建议每季度或每半年使用标准雨量校验仪（或标准量杯）对设备进行比对测试。若测量误差超出允许范围（通常为±4%），需及时对传感器进行调试或校准。

4. 季节性管理

冬季超低温或长期无降水季节，应盖上防护罩，防止风沙、冰雪进入设备

结冰季节可加装防冻罩或加热装置防止翻斗冻结

春季重新启用前，需进行全面检查与水平校正

5. 运维台账

详细记录每次维护的时间、人员、发现的问题及处理结果，做到“日常巡检＋降雨前突击排查＋雨后故障抢修”的闭环管理。

六、常见故障与排查

故障现象	可能原因	排查与处理方法
无数据输出	线路连接松动、供电异常	检查信号线和电源线连接
数据异常或偏差过大	设备不水平、翻斗卡滞、承水口堵塞	检查水平度，清理杂物，进行注水校准
信号中断	通信模块故障、信号覆盖差	检查通信状态，确认信号条件
翻斗不翻转	异物卡阻、机械磨损	清洁翻斗组件，检查转轴灵活性
晴天异常记录降雨	漏斗堵塞或翻斗卡滞	清理漏斗及翻斗，检查传感器状态

七、注意事项

安全操作：维护前务必断开设备电源或信号线，避免触电或损坏内部电路。

低温防护：温度过低时雨水结冰容易堵塞漏斗，应避免在低温环境下使用设备或采取防冻措施。

保持清洁：翻斗不得被污染，每次降雨后应清洗承水器和漏斗。

规范装配：各零部件装配应正确，不得有松脱或变形。

定期校验：建立规范的校验制度，确保测量数据准确可靠。
